5 Installation de la stations de relevage

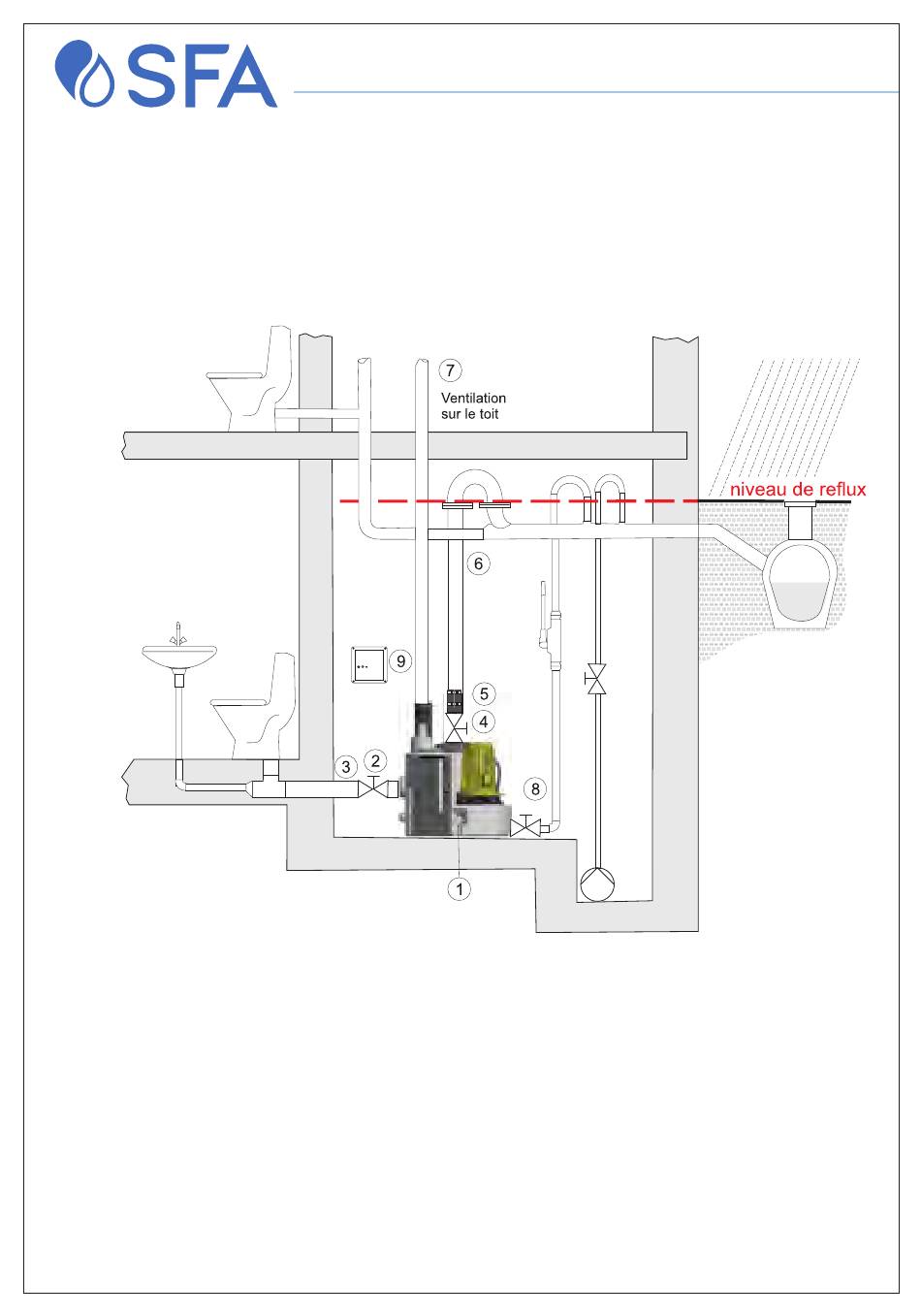

5.1 Dessin de montage
La figure suivante montre une situation d'installation possible de la station. Les chapitres
suivants décrivent plus en détail les travaux d'installation nécessaires.
1.
Mettre en place le réservoir collecteur et le sécuriser pour éviter qu'il ne flotte.
2.
Monter la vanne d'arrêt dans la conduite d'alimentation (en option)
3.
Raccorder la conduite d'alimentation
4.
Monter la vanne d'arrêt dans la conduite de refoulement (en option)
5.
Monter la bride d'adaptation DN 100
6.
Raccorder la conduite de refoulement et la faire passer au-dessus du niveau de
refoulement
7.
Raccorder la conduite de ventilation
8.
Raccorder la conduite de vidange à la pompe manuelle à membrane (en option)
9.
Monter la commande
SANICUBIC 1 FRK
