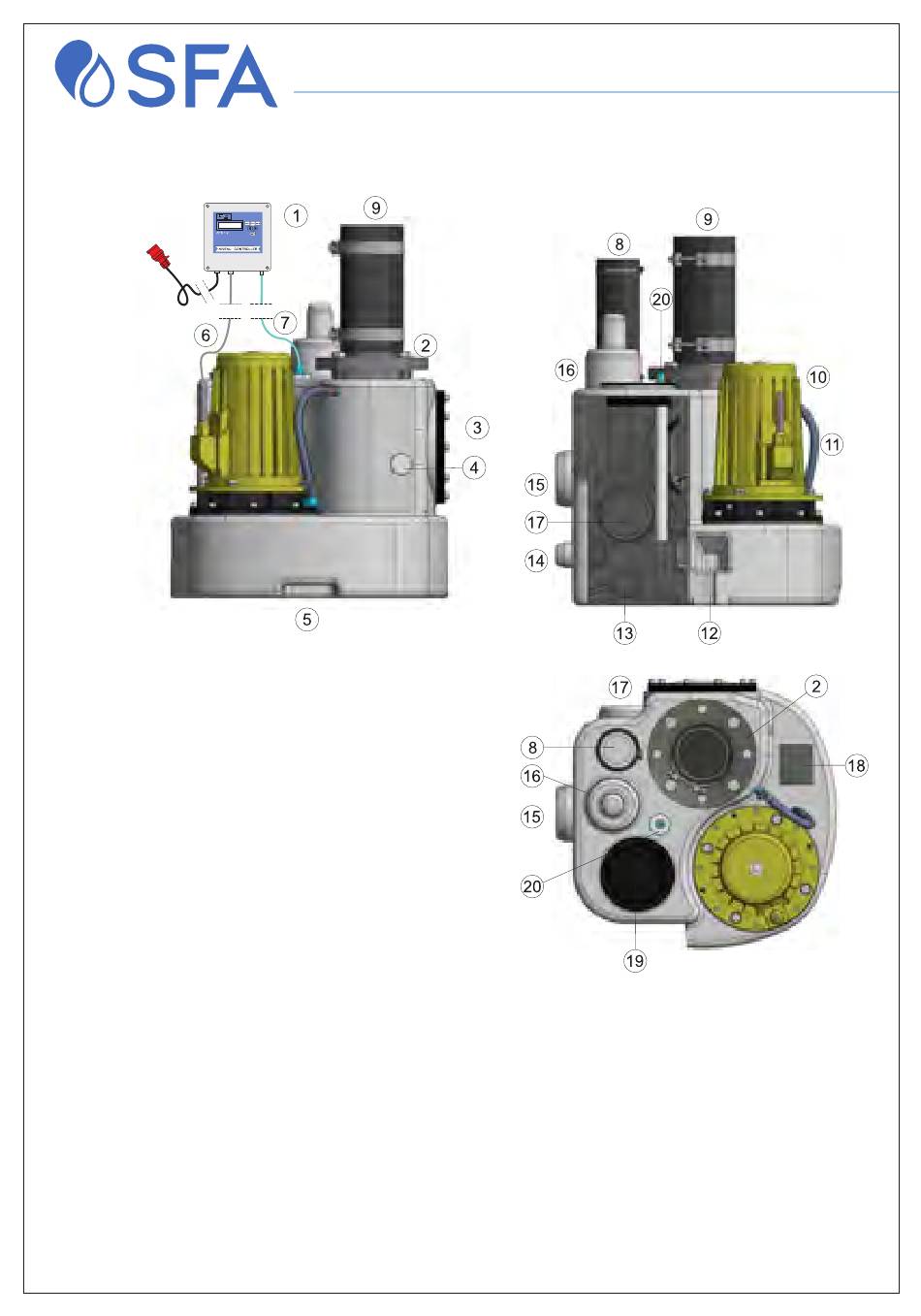

4.2.1 Descriptiond des composants SANICUBIC 1 FRK 1,1 et 1,5
1.
Commande
2.
Bride de raccordement DN 100
3.
Ouverture de contrôle pour clapet anti-retour
4.
Évacuation 1" pour le clapet anti-retour
5.
Réservoir collecteur avec cavités de saisie
6.
Câble de raccordement du moteur de pompe
7.
Conduite de pilotage (tuyau pneumatique)
8.
buse de purge d'air ouverte avec tube d'accouplement
pour conduite DN 70 avec deux colliers de tuyau
9.
Bride d'adaptateur sur DN 100 pour la dérivation de pression
avec pièce de raccordement souple et deux colliers
10.
Pompe
11.
Flexible de purge de la pompe
12.
Point d'attache
13.
Raccord Rp 1½" pour la pompe à membrane manuelle
14.
3 tubulures d'admission DN 50 pour l'entrée de gauche, de droite et de l'arrière (centre du tuyau à
100 mm du sol)
15.
Amenée DN 100 pour alimentation de derrière (centre du tuyau à 250 mm du sol)
16.
Tubulures d'admission DN 50 ou DN 100 pour entrée du dessus
17.
2 tubulures d'admission DN 100 ou latérales (centre du tuyau à 180 mm du sol)
18.
Plaque signalétique
19.
Cache de révision
20.
Tube de pression de hausse de niveau d'eau avec raccord pour la conduite de pilotage
SANICUBIC 1 FRK
Français
101
