Gossen MetraWatt PROFITEST INTRO Mode D'emploi page 56

18 Fonctions spéciales – sélecteur sur la position EXTRA
Sélectionner la position EXTRA sur le sélecteur
EXTRA

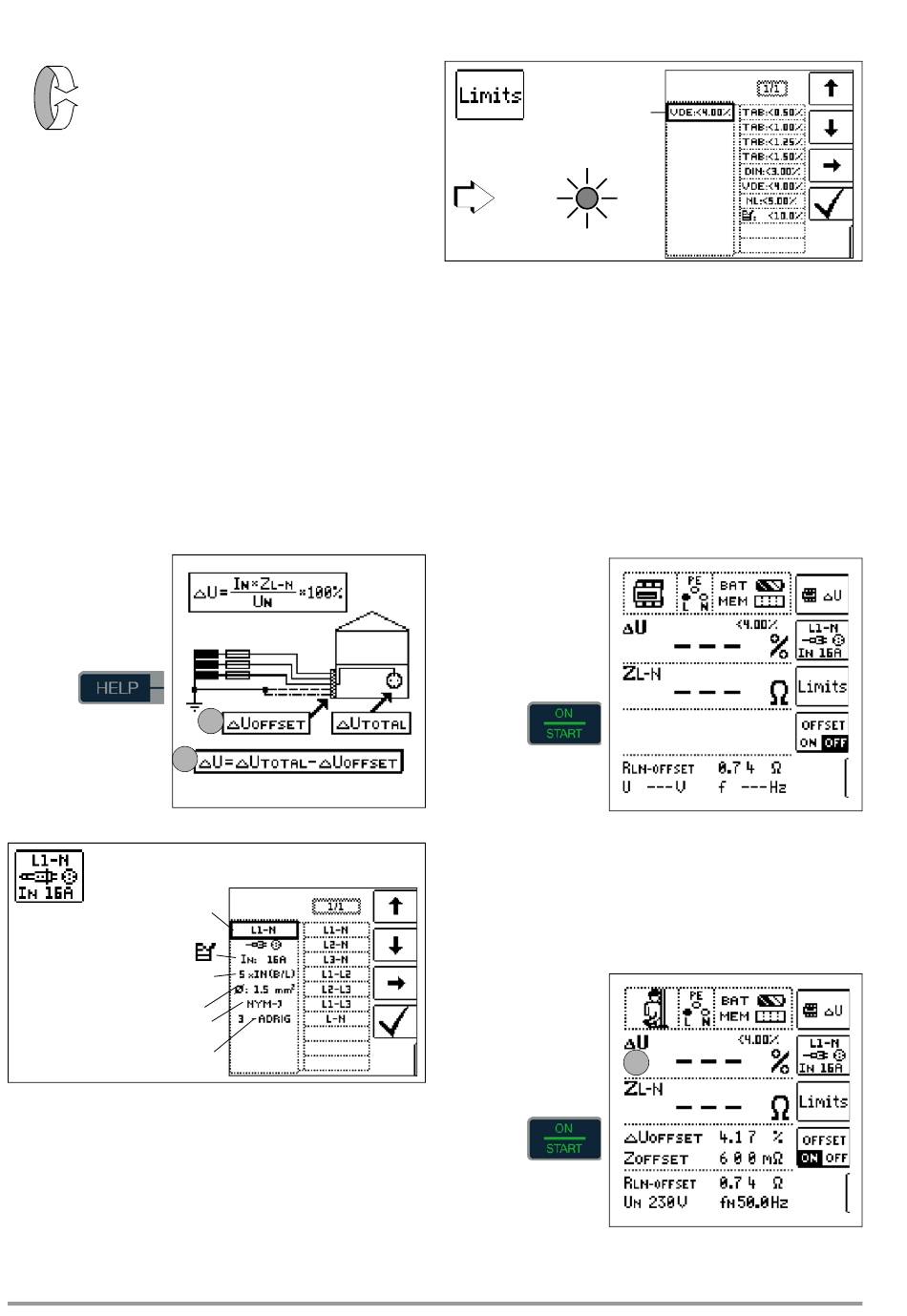

18.1 Mesure de chute de tension (pour Z
Signification et affichage de U (selon DIN VDE 100-600)
La chute de tension du point d'intersection entre le réseau de dis-
tribution et l'installation consommatrice au point de raccordement
d'un moyen de consommation (prise ou borne de raccordement
d'appareil) ne doit pas excéder 5 % de la tension nominale du réseau
(DIN VDE 0100-520).
Calcul de la chute de tension (sans offset) :
U = Z
× courant nominal du fusible
L-N
Calcul de la chute de tension (avec offset) :
U = (Z
- Z ) × courant nominal du fusible
L-N OFFSET
U en % = 100 × U / U
L-N
Pour la méthode de mesure et le raccordement, voir aussi cha-
pitre 14.
Connexion et dispositif de mesure
2
Paramétrer
Sélection de la polarité : Lx-N
Courants nominaux :
2 A ... 160 A
Caractéristiques de déclenchement :
Section : 1,5 mm² ... 70 mm²
Types de câbles : NY..., H03... - H07...
Nombre de brins : 2 ... 10 brins
Remarque : La valeur offset est automatiquement adaptée en cas
de modification du courant nominal I
56
) – fonction U
LN
1
B, L
avec U
.
N OFFSET
Régler les valeurs limites
U
Limit / limite :

U % > Limit / Limite
 R
U
L L
rouge / red
TAB valeurs limites selon les prescriptions techniques de rac-
cordement (Technischen Anschlussbedingungen) au
réseau basse tension
entre réseau de distribution et dispositif de mesure
valeur limite selon DIN 18015-1 : U < 3 %
DIN
entre dispositif de mesure et consommateur
valeur limite selon DIN VDE 0100-520 : U < 5 %
VDE
entre réseau de distribution et consommateur
(réglable ici jusqu'à 10 %)
valeur limite selon OIBT : U < 5%
NL
Démarrer la mesure sans OFFSET
Procédez comme suit :
➭ Réglez OFFSET de ON sur OFF.
Déterminer R -
LN OFFSET
Selon le cordon de mesure ou l'adaptateur de mesure raccordé,
vous devez au préalable effectuer une mesure d'offset avec le
sélecteur en position SETUP, voir page 23. La valeur d'offset ainsi
déterminée est affichée en bas de l'écran en tant que R
soustraite du résultat de mesure.
Démarrer la mesure
avec OFFSET
LN
2
Gossen Metrawatt GmbH
- et
OFFSET
