9 Base de données, enregistrement de données et consignation
9.1 Création de structures de boîtier de distribution, générali-
tés
Il est possible de créer dans l'appareil de contrôle PROFITEST
INTRO toute une structure de boîtier de distribution avec données
de circuit électrique ou RCD.
Cette structure permet l'affectation des mesures aux circuits élec-
triques de différents boîtiers de distribution, aux bâtiments et aux
clients.
Il existe deux manières de procéder :
• sur le site ou sur le
chantier : création
d'une structure de
boîtier de distribution
dans l'appareil de
contrôle.
Il est possible de
créer une structure
de boîtier de distri-
bution dans l'appa-
reil de contrôle
comptant 50 000
éléments structurels
maximum, sauve-
gardés dans la
mémoire Flash de
l'appareil.
ou
• de créer et enregistrer une structure de boîtier de distribution
existante à l'aide du logiciel de protocole pour PC ETC (Electric
Testing Center) sur le PC, voir Aide > Premières étapes (F1).
La structure de boîtier de distribution sera ensuite transmise à
l'appareil de contrôle.
Remarque relative au logiciel de consignation de données ETC
Les actions suivantes sont requises avant d'utiliser ce logiciel de
consignation de données pour PC :
• Installer le pilote de périphérique USB
(requis pour le fonctionnement de PROFITEST INTRO sur PC) :
le programme GMC-I Driver Control d'installation du pilote de
périphérique est disponible au téléchargement sur notre site
Internet :
http://www.gossenmetrawatt.de/en
 Products  Software  Product Specific Software 
Driver Control
• Installer le logiciel de consignation de données ETC pour PC :
Vous pouvez télécharger gratuitement la dernière version du
logiciel de consignation de données ETC depuis notre site
Internet dans la zone mygmc (fichier ZIP) si vous avez enregis-
tré votre appareil de contrôle :
http://www.gossenmetrawatt.de/en
 Products  Software  Product Specific Software
 ETC  myGMC  Login
24
9.2 Transfert des structures de boîtiers de distribution
Les transferts suivants sont possibles :
• transfert d'une structure de boîtier de distribution du PC à
l'appareil de contrôle
• transfert d'une structure de boîtier de distribution et des
valeurs de mesure de l'appareil de contrôle au PC.
Pour le transfert des
structures et des don-
nées entre appareil de
contrôle et PC, les deux
doivent disposer d'un
câble interface USB.

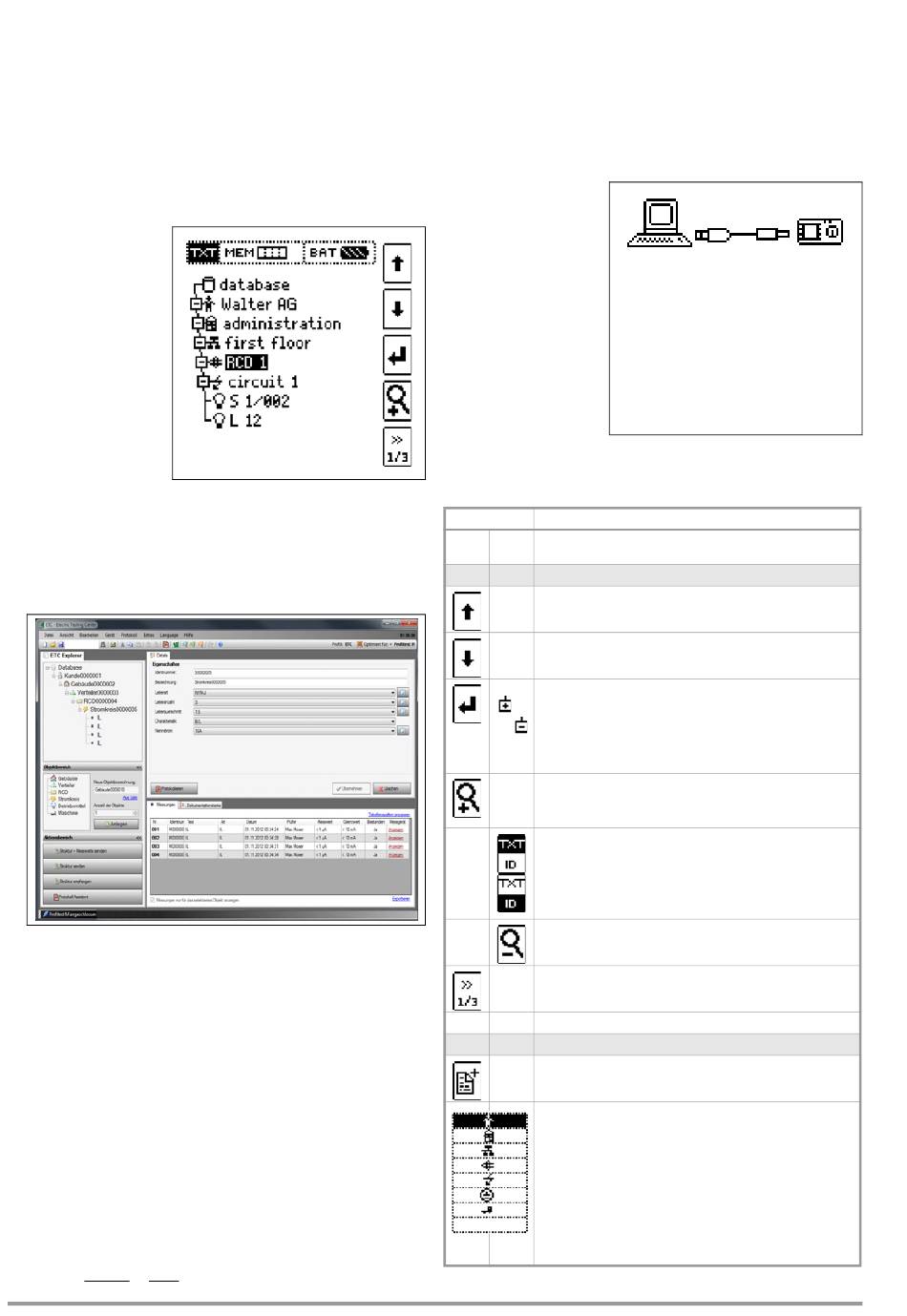

L'écran suivant s'affiche
pendant le transfert des
structures et des don-
nées.
9.3 Création d'une structure de boîtier de distribution dans
l'appareil de contrôle
Aperçu de la signification des symboles pour créer une structure
Symboles Signification
Niv. Niv. inf.
princip.
Menu d'enregistrement page 1 sur 3
Curseur HAUT : feuilleter vers le début
Curseur BAS : feuilleter vers la fin
ENTER : confirmer la sélection
+ – passer au niveau inférieur
(ouvrir l'arborescence) ou
– + passer au niveau supérieur
(refermer l'arborescence)
Affichage de la désignation complète de la struc-
ture (63 caract. max.) ou de l'identifiant
(25 caract.) dans une fenêtre agrandie
Commuter temporairement entre désignation de
structure et identifiant.
Ces touches n'ont aucun effet sur le réglage prin-
cipal dans le menu de configuration (setup), voir
DB-MODE page 22.
Masquage de la fenêtre agrandie
Passage à la sélection de menu
Menu d'enregistrement page 2 sur 3
Ajouter un élément structurel
Signification des symboles du haut vers le bas :
client, bâtiment, boîtier de distribution, RCD, cir-
cuit électrique, matériel, machine et électrode de
terre (l'affichage des symboles dépend de l'élé-
ment structurel sélectionné).
Choix : touches de curseur HAUT/BAS et 
Pour ajouter une désignation à un élément struc-
turel sélectionné, voir également le menu Éditer à
la colonne suivante.
