10.5 Contrôle du bon raccordement des prises à contact de
protection
Le contrôle du bon raccordement des prises à contact de protec-
tion avant le contrôle proprement dit de la mesure de protection,
est facilité par le système de détection d'erreur de l'appareil de
contrôle.
L'appareil indique un raccordement défectueux de la manière sui-
vante :
• Tension de réseau inadmissible (< 60 V ou > 253 V) :
La LED MAINS/NETZ (RÉSEAU) clignote en rouge et le cycle de
mesure est bloqué.
• Conducteur de protection non raccordé ou potentiel à la terre 50 V
à  50 Hz (position du sélecteur U – mesure en monophasé) :
En touchant la surface de contact de la touche START (contact
doigt) tout en établissant un contact avec le PE (soit via l'adap-
tateur de mesure spécifique au pays comme l'adaptateur de
mesure PRO Schuko (Z503K), soit avec la pointe de touche
sur le PE lors d'une mesure bipolaire avec le KS-PROFITEST
INTRO (Z503L), PE s'affiche (seulement après le démarrage
d'un cycle de mesure). De plus, la LED MAINS clignote en
rouge.
• Conducteur neutre N non raccordé (en cas de mesures dépen-
dantes du réseau) :
la LED MAINS/NETZ (RÉSEAU) clignote en vert
• L'un des deux contacts de protection n'est pas raccordé :
ceci est automatiquement contrôlé lors du contrôle de la ten-
sion de contact U . La mauvaise résistance de passage
IN
d'un contact entraîne les affichages suivants en fonction de la
polarité du connecteur :

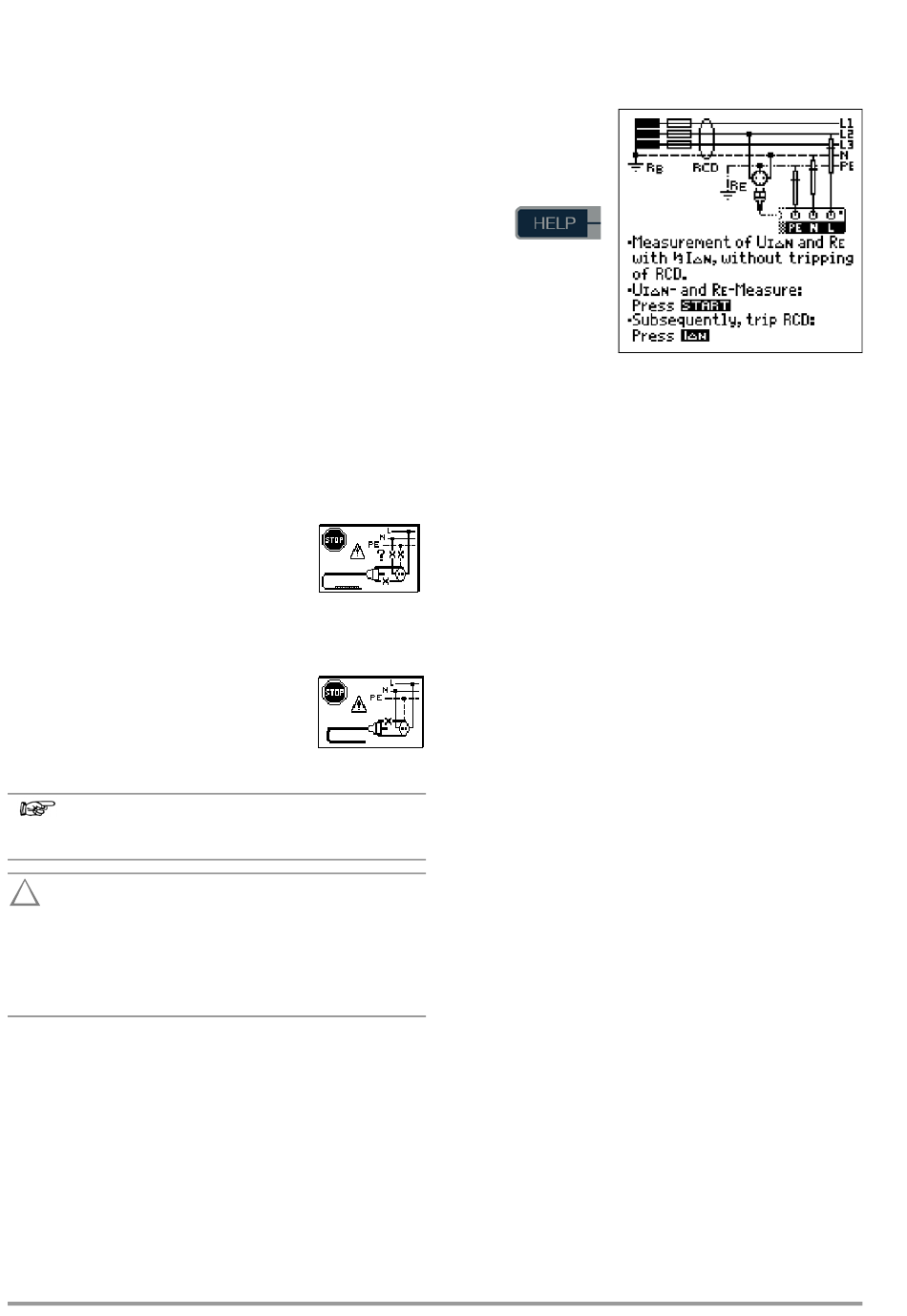

– Affichage sur le pictogramme de
raccordement :
PE interrompu (x) ou cavalier du conduc-
teur de protection placé sous les touches
de la fiche d'essai interrompu
Cause : chemin de mesure de la tension
interrompu
Conséquence : la mesure est bloquée
– Affichage sur le pictogramme de
raccordement :
interruption de l'étrier du conducteur de
protection placé dessus par rapport aux
touches de la fiche d'essai
Cause : chemin de mesure de l'intensité interrompu
Conséquence : pas d'affichage de valeur de mesure
Note
Siehe auch „Signalisation des LED, branchements sur
réseau et différences de potentiel" ab Seite 12.
!
Attention!
Une inversion des conducteurs N et PE dans un réseau
sans disjoncteur RCD n'est ni détectée ni signalée.
Dans un réseau avec disjoncteur RCD, ce disjoncteur se
déclenche lors de la mesure de la tension de contact
sans déclenchement
(mesure automatique Z
10.6 Fonction d'aide
Vous pouvez visualiser les informations suivantes pour chaque posi-
tion du sélecteur ou chaque fonction de base, après les avoir sélec-
tionnées via le sélecteur de fonction rotatif :
• Schéma des connexions
• Plage de mesure
• Plage nominale d'utilisation et insécurité de mesure en exploi-
tation
• Valeur nominale
30
) si N et PE sont inversés.
L-N
➭ Appuyez sur la touche HELP pour appeler la fonction d'aide.
➭ Il faudra appuyer plusieurs fois sur la touche HELP si plusieurs
pages d'aide sont disponibles pour une fonction de mesure.
➭ Appuyez sur la touche ESC pour quitter la fonction d'aide.
