Compensation des cordons de mesure
Pour chaque mesure d'impédance de boucle, la résistance du
câble de mesure connecté ou de l'adaptateur de mesure spéci-
fique au pays doit être compensée, c'est-à-dire être soustraite du
résultat de la mesure en tant que décalage (offset). Pour détermi-
ner les valeurs offset R -
LPE OFFSET
décrit au chapitre 8 à la rubrique „OFFSET RL-PE / RN-PE / RL-N" à la
page 23.

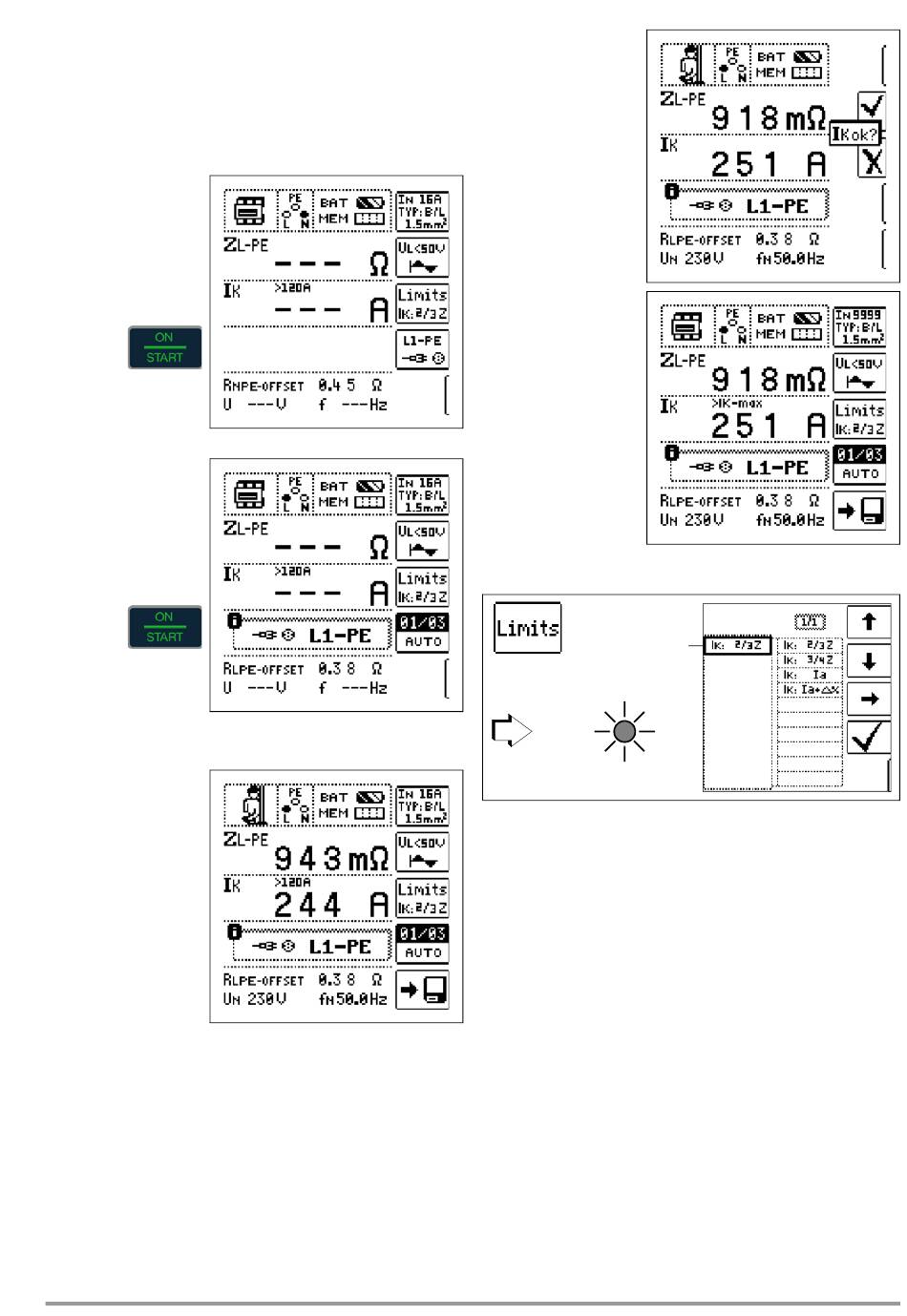

Démarrer la mesure
Mesure
semi-automatique
13.2 Évaluation des valeurs mesurées
En utilisant le Tableau 1
à la page 59, vous pou-
vez déterminer les impé-
dances de boucle maxi-
males admissibles Z
L-PE
qui peuvent être affi-
chées en tenant compte
de l'écart de mesure de
service maximal de
l'appareil (sous condi-
tions normales de
mesure). Vous pouvez
extrapoler les valeurs
intermédiaires.
En utilisant le Tableau 5
à la page 60, vous pou-
vez déterminer le courant nominal maximal admissible du disposi-
tif de protection (fusible ou disjoncteur) pour une tension nominale
de réseau de 230 V, en raison du courant de court-circuit mesuré,
et en tenant compte de l'erreur de service maximal de l'appareil
(conforme à DIN VDE 0100-600).
Gossen Metrawatt GmbH
et R - , procédez comme
NPE OFFSET
Cas spécial Masquage de la valeur limite
La valeur limite ne peut
pas être établie. Le tes-
teur doit évaluer lui-
même les valeurs de
mesure et les confirmer
ou les rejeter à l'aide des
touches program-
mables.
Mesure réussie :
✔
Touche
Échec de la mesure :
Touche X
La valeur ne pourra être
enregistrée qu'après
votre évaluation.
13.3 Réglages pour le calcul du courant de court-circuit
– Paramètre I
K
Limit / limite :
I < Limit / Limite
K
LIMIT
Le courant de court-circuit I
sitif de protection contre les surintensités. Pour qu'un dispositif de
protection contre les surintensités se déclenche, le courant de
court-circuit I doit être supérieur au courant de déclenchement
K
Ia (voir tableau 6, chap. 23.1). Les variantes à sélectionner via la
touche Limits signifient :
I : Ia pour calculer I
K K
Z est appliquée sans aucune correction
L-PE
I : Ia+%pour calculer I , la valeur de mesure affichée pour
K K
Z est corrigée de la valeur d'insécurité de mesure
L-PE
en exploitation de l'appareil de contrôle
I : ⅔ Z pour calculer I , la valeur de mesure affichée pour
K K
Z est corrigée de tous les écarts possibles (VDE
L-PE
0100-600 les définit précisément comme
 ⅔ ×U
Z /Ia)
s(m) 0
 ¾ × U
I : ¾ Z Z /Ia
K s(m) 0
I Courant de court-circuit calculé par l'appareil de contrôle
K
(avec tension nominale)
Z Impédance de boucle de défaut
Ia Courant de déclenchement (voir les fiches techniques du
disjoncteur de protection de ligne / fusibles)
% Écart propre de l'appareil de contrôle
Cas spécial I > I , voir page 46.
k kmax
Pour afficher le tableau des fusibles avec la touche HELP, voir page 47.
sert à contrôler la coupure du dispo-
K
la valeur de mesure affichée pour
