12.3.3 SRCD, PRCD-S (SCHUKOMAT, SIDOS ou analogues)
Les disjoncteurs de protection RCD de la série SCHUKOMAT,
SIDOS ou ceux qui sont de même construction électrique que
ceux nommés précédemment, doivent être contrôlés en sélec-
tionnant les paramètres correspondants.
Une surveillance du conducteur PE a lieu dans le cas des disjonc-
teurs de protection RCD de ce type. Ce conducteur est intégré au
transformateur de courant sommateur. En présence d'un courant
différentiel de L vers PE, le courant de déclenchement est donc
égal à la moitié, c-à-d. que le RCD doit se déclencher à la moitié
du courant différentiel nominal I
L'équivalence au niveau construction des RCD mobiles avec les
SRCD peut être vérifiée par une mesure de la tension de contact
U . Le fait qu'une tension de contact U
IN
PRCD dans une installation sinon irréprochable signifie qu'un
PRCD avec élément non linéaire est très probablement présent.
PRCD-S
PRCD-S (Portable Residual Current Device – Safety) est un dispo-
sitif de protection mobile spécial avec détection du conducteur de
protection ou surveillance de ce conducteur. Cet appareil sert à
protéger les personnes des accidents électriques en basse ten-
sion (130 V à 1 000 V). Un PRCD-S doit être conçu en vue d'une
utilisation industrielle et être installé, tel une rallonge électrique,
entre le consommateur électrique (généralement un outil élec-
trique) et une prise.

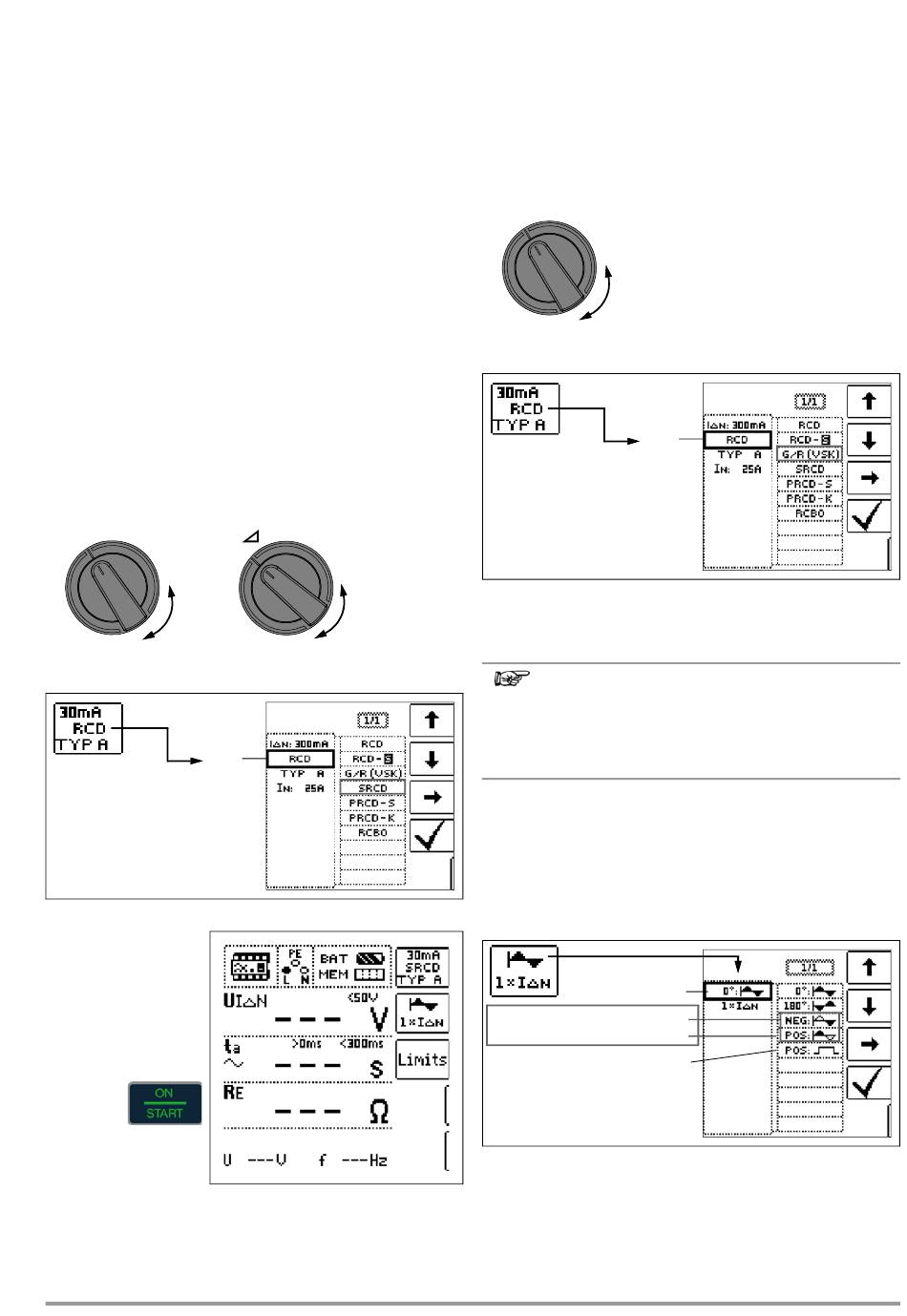

Sélectionner la fonction de mesure
I
N
ou
Paramétrer – SRCD / PRCD
Type 1 :
Démarrer la mesure
Gossen Metrawatt GmbH
.
N
> 70 V s'affiche sur le
IN
I
F
12.3.4 Disjoncteur RCD de type G ou R
L'appareil de contrôle permet de vérifier, en plus des disjoncteurs
de protection RCD classiques et sélectifs, les propriétés spéciales
d'un disjoncteur G.
Le disjoncteur G est un dispositif autrichien particulier conforme à
la norme ÖVE/ÖNORM E 8601. Les déclenchements intempestifs
sont minimisés en raison de sa capacité de charge plus élevée et
sa temporisation court-retard.
Sélectionner la fonction de mesure
I
N
Paramétrer – type G/R (VSK)
Type 1 :
La tension de contact et le temps de déclenchement peuvent être
mesurés à l'aide du réglage du sélecteur sur G/R-RCD.
Note
Lors de la mesure du temps de déclenchement avec
courant différentiel nominal, il faut veiller à ce que les
temps de déclenchement soient admissibles jusqu'à
1 000 ms pour les disjoncteurs G. Réglez la valeur limite
correspondante.
➭ Réglez ensuite dans le menu 5 × I
sélection de G/R), puis répétez l'essai de déclenchement avec
demi-onde positive 0° et demi-onde négative 180°. Le temps
de coupure le plus long sera pris comme valeur mesurée de
l'état du disjoncteur de protection RCD testé.
Paramétrer – démarrage avec demi-onde positive ou négative
Forme d'onde :
180° : démarrage avec demi-onde négative
0° : démarrage avec demi-onde positive
Courant continu positif
(réglage automatique à la
N
