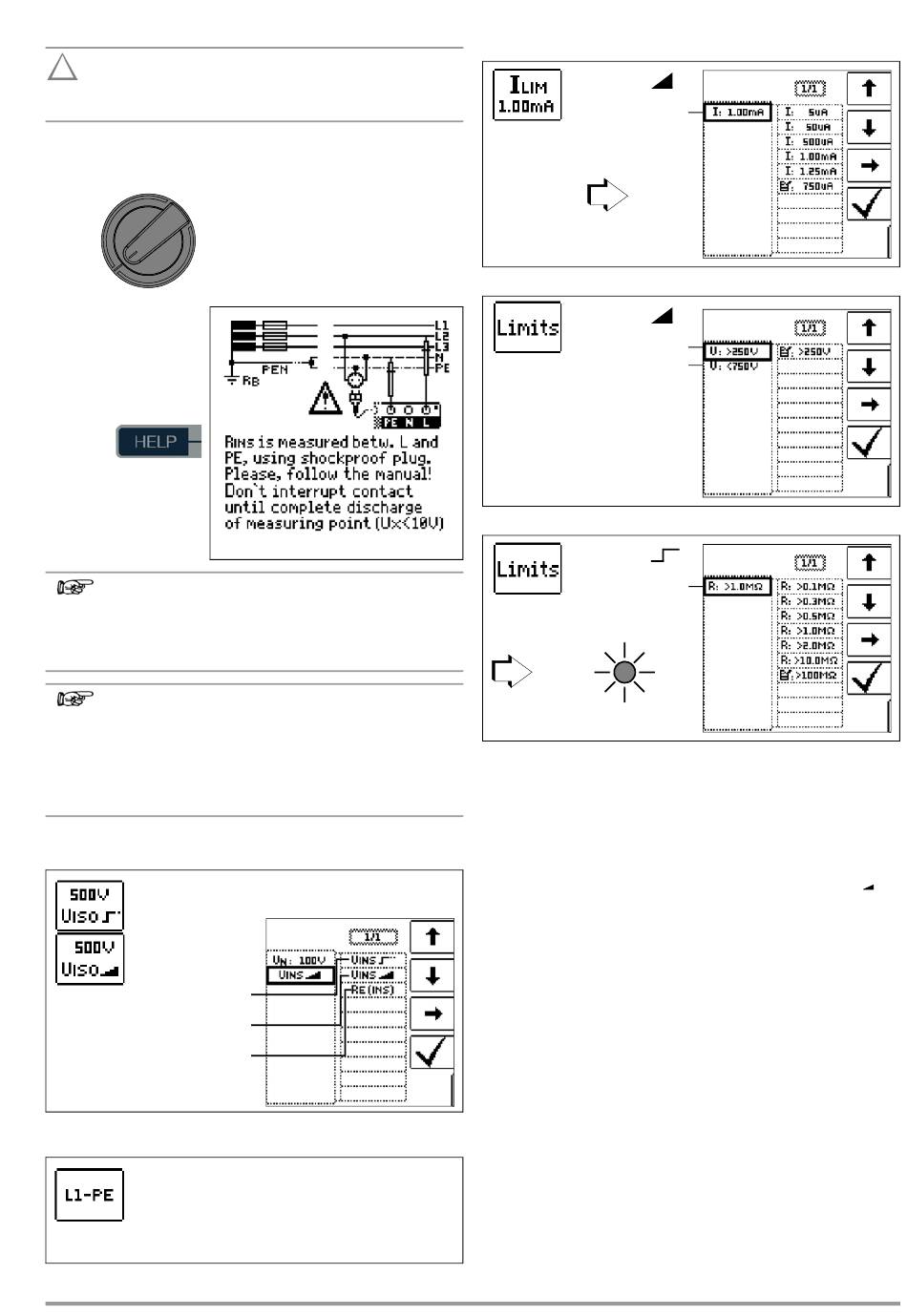

16 Mesure de la résistance d'isolement
!
Attention!
Les résistances d'isolement ne peuvent être mesurées
que sur des objets hors tension.
16.1 Généralités
Sélectionner la fonction de mesure
R
ISO
Connexion
Bipolaire ou fiche d'essai
Note
Si vous utilisez l'adaptateur de mesure spécifique au
pays, la résistance d'isolement ne sera mesurée qu'entre
la borne du conducteur extérieur caractérisée par L et la
borne du conducteur de protection PE !
Note
Vérification des cordons de mesure avant une série de mesure
Avant toute mesure d'isolement, il convient de vérifier en
court-circuitant les cordons de mesure au niveau des
pointes de touche si l'appareil affiche bien < 1 k. Ceci
permet d'éviter une connexion erronée ou de constater
une interruption des cordons de mesure.
Paramétrer
Tension d'essai
xxx V*
1000 V /
Forme de tension : constante
Forme de tension : montée / rampe
Résistance de fuite à la terre :
* pour la tension à régler librement, voir chap. 10.8
Sélection de la polarité
Mesure bipolaire (sélection importante uniquement pour la
consignation) :
Mesures entre :
Lx-PE / N-PE /
* pour le paramètre AUTO, voir chap. 10.9
Gossen Metrawatt GmbH
: 50 V / 100 V / 250 V / 325 V / 500 V /
L+N-PE / Lx-N / Lx-Ly / AUTO*
avec x, y = 1, 2, 3
Courants d'avalanche pour la fonction de rampe
U (U )
ISO INS
Limit / limite :
I > I
Limit STOP
Valeurs limites de la tension d'avalanche
U (U )
ISO INS
limite inférieure :
limite supérieure :
Plage de saisie possible :
> 40 V ... < 999 V
Valeurs limites pour la tension d'essai constante
U (U )
ISO INS
Limit / limite :
R < Limit / limite
ISO
LIMIT
❏ Tension d'essai
Dans le cas de mesures sur des composants sensibles de même
que dans le cas d'installations avec composants limitant la ten-
sion, il est possible de régler une tension d'essai s'écartant de la
tension nominale, plus faible dans la plupart des cas.
❏ Forme de tension
La fonction Tension d'essai ascendante (fonction de rampe) U
sert à rechercher les points faibles de l'isolement et à déterminer
la tension de réponse des composants limitant la tension. Après
avoir appuyé sur la touche ON/START, la tension d'essai est aug-
mentée progressivement jusqu'au niveau de la tension nominale
prescrite U . U correspond à la tension mesurée au niveau des
N
pointes de touche pendant et après la mesure. Cette tension retombe
à moins de 10 V après la mesure, voir le chapitre Décharge de
l'objet mesuré.
La mesure d'isolement avec tension d'essai ascendante est terminée :
• dès que la tension d'essai maximale réglée U
que la valeur de mesure est stable
ou
• dès que le courant d'essai réglé est atteint (après une
décharge disruptive sous tension d'avalanche p.ex.).
Pour U , la tension d'essai maximale réglée U
ISO
réponse ou d'avalanche éventuelle est affichée.
ISO
est atteinte et
N
ou une tension de
N
