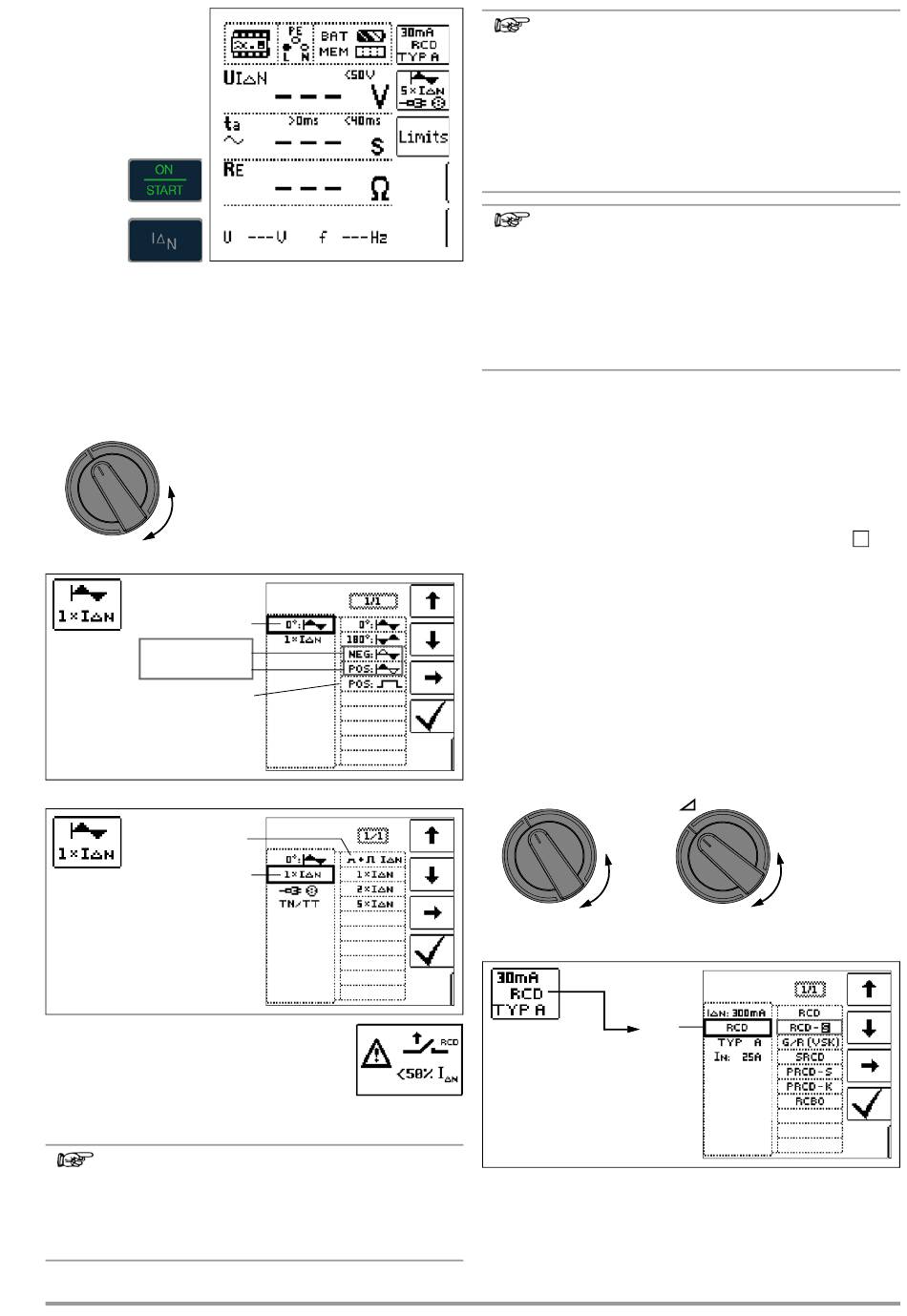

Démarrer la mesure
12.2.4 Contrôle de disjoncteurs de protection RCD
appropriés aux courants différentiels continus pulsés
Il permet de contrôler des disjoncteurs de protection RCD avec
demi-ondes positives ou négatives. Le déclenchement s'effectue
avec un courant égal à 1,4 fois le courant nominal comme l'exige
la norme.
Sélectionner la fonction de mesure
I
N
Paramétrer – demi-onde positive ou négative
Forme d'onde :
demi-onde négative
demi-onde positive
courant continu positif
Paramétrer – essai avec ou sans « essai de non-déclenchement »
50 % I
Courant de
déclenchement multiple de :
* essai de non-déclenchement avec
50 % I
N
Essai de non-déclenchement
Si le RCD se déclenche trop précocement au
cours d'un essai de non-déclenchement durant
1 s à 50 % de I , c.à.d. avant l'essai de
N
déclenchement proprement dit, le pop-up ci-
contre s'affiche :
Note
Les restrictions suivantes s'appliquent lors de la sélection
des courants de déclenchement multiples en fonction du
courant nominal :
un courant nominal double ou quintuple est impossible
dans ce cas.
Gossen Metrawatt GmbH
*
N
Note
Selon DIN EN 50178 (VDE 160), les disjoncteurs de pro-
tection RCD de type B (sensibles à tout courant) doivent
être utilisés avec des équipements électriques > 4 kVA
capables de générer des courants différentiels continus
lisses (p. ex. convertisseur de fréquence).
Un contrôle avec des courants différentiels continus pul-
sés uniquement ne convient pas aux contrôles de ces
disjoncteurs de protection. Il faut dans ce cas contrôler
également avec des courants différentiels continus lisses.
Note
Le contrôle de fabrication des disjoncteurs RCD est réa-
lisé avec des demi-ondes positives et négatives. Si un
circuit électrique est soumis à un courant continu pulsé, il
est possible de contrôler le fonctionnement du disjonc-
teur de protection RCD avec cet essai afin de garantir
que le disjoncteur RCD n'arrive pas à saturation avec le
courant continu pulsé et donc, qu'il ne se déclenche
plus.
12.3 Contrôle de disjoncteurs de protection RCD spéciaux
12.3.1 Installations avec disjoncteurs de protection RCD sélec-
tifs de type RCD-S
On utilise des disjoncteurs de protection RCD sélectifs dans les
installations où sont installés deux disjoncteurs de protection
RCD montés en série qui ne doivent pas se déclencher simulta-
nément en cas de défaut. Ces disjoncteurs ont un comportement
de réponse temporisé et sont caractérisés par le symbole
Méthode de mesure
La méthode de mesure correspond à celle pour les disjoncteurs
de protection RCD normaux (voir chapitres 12.1 à la page 36 et
12.2.1 à la page 37).
Si vous utilisez des disjoncteurs de protection sélectifs, la résis-
tance de terre ne doit être égale qu'à la moitié de celle utilisée
pour les disjoncteurs de protection normaux.
C'est pourquoi l'appareil indique le double de la valeur de la ten-
sion de contact mesurée.
Sélectionner la fonction de mesure
I
N
ou
Paramétrer – sélectif
Type 1 :
I
F
.
S
