Symboles
Signification
EDIT
Voir le menu Éditer ci-après pour les autres sym-
boles
Effacer l'élément structurel sélectionné
Afficher les données de mesure si une mesure a
été réalisée pour cet élément structurel.
Éditer l'élément structurel sélectionné
Menu d'enregistrement page 3 sur 3
Rechercher un identifiant
> entrer l'identifiant complet
Rechercher un texte
> entrer le texte complet (mot complet)
Rechercher un identifiant ou un texte
Continuer la recherche
Menu Éditer
Curseur GAUCHE :
sélection d'un caractère alphanumérique
Curseur DROIT :
sélection d'un caractère alphanumérique
ENTER : appliquer des caractères isolés
Confirmer l'entrée
Curseur vers la gauche
Curseur vers la droite
Effacer des caractères
Commuter entre les caractères alphanumériques :
A
a
0
@
Gossen Metrawatt GmbH
majuscules
minuscules
chiffres
caractères spéciaux
Symbolique structure de boîtier de distribution / arborescence
Le symbole de mesure Coche placée à droite d'un symbole d'élément structurel
signifie que toutes les mesures pour cet élément ont réussi
Le symbole de mesure x : au moins une mesure a échoué
Aucun symbole de mesure : aucune mesure n'a encore été effectuée
Client
Bâtiment
Boîtier distrib.
RCD
Circuit électr.
Matériel
Matériel

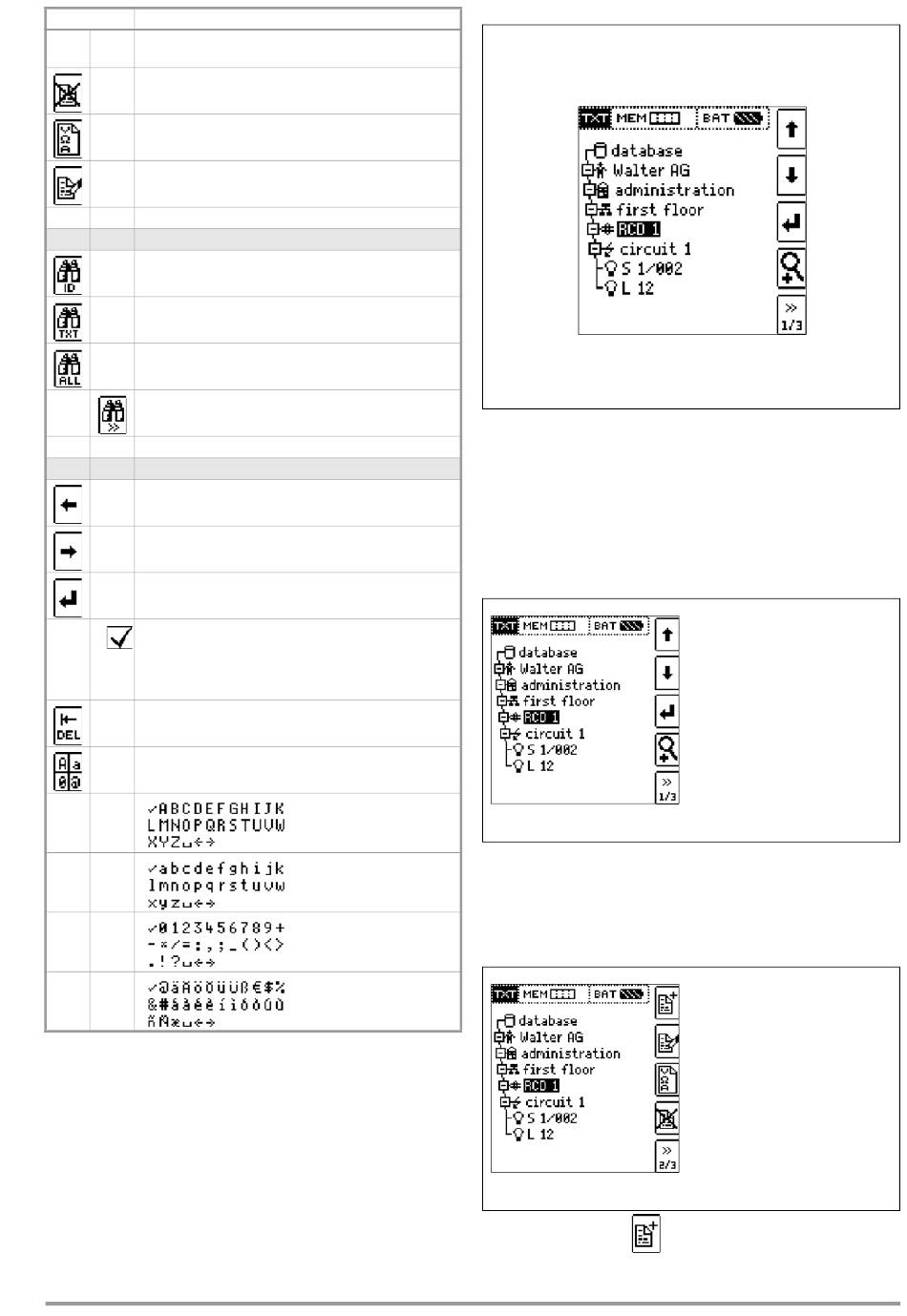

Élément de l'arborescence comme dans Windows Explorer :
+ : sous-objets disponibles, les afficher avec 
– : les sous objets sont affichés, les masquer avec 
9.3.1
Création d'une structure (exemple avec circuit élec-
trique)
Après sélection avec la touche MEM, vous trouvez toutes les pos-
sibilités de paramétrage en vue de la création d'une arborescence
sur les trois pages de menu (1/3, 2/3 et 3/3). L'arborescence se
compose d'éléments structurels, appelés également « objets »
par la suite.
Sélection de la position pour ajouter un nouvel objet
Utilisez les touches  pour sélectionner les éléments structurels
souhaités.
Utilisez  pour passer au niveau inférieur.
Utilisez >> pour passer à la page suivante.
Création d'un nouvel objet
Appuyez sur la touche
Feuilleter vers le début
Feuilleter vers la fin
Confirmer la sélection /
Changer de niveau
Afficher le n° d'objet
ou l'identifiant
Pagesuivante
Créer un objet
Modifier la désignation
VA : afficher les valeurs de mesure
Effacer un objet
pour créer un nouvel objet.
25
