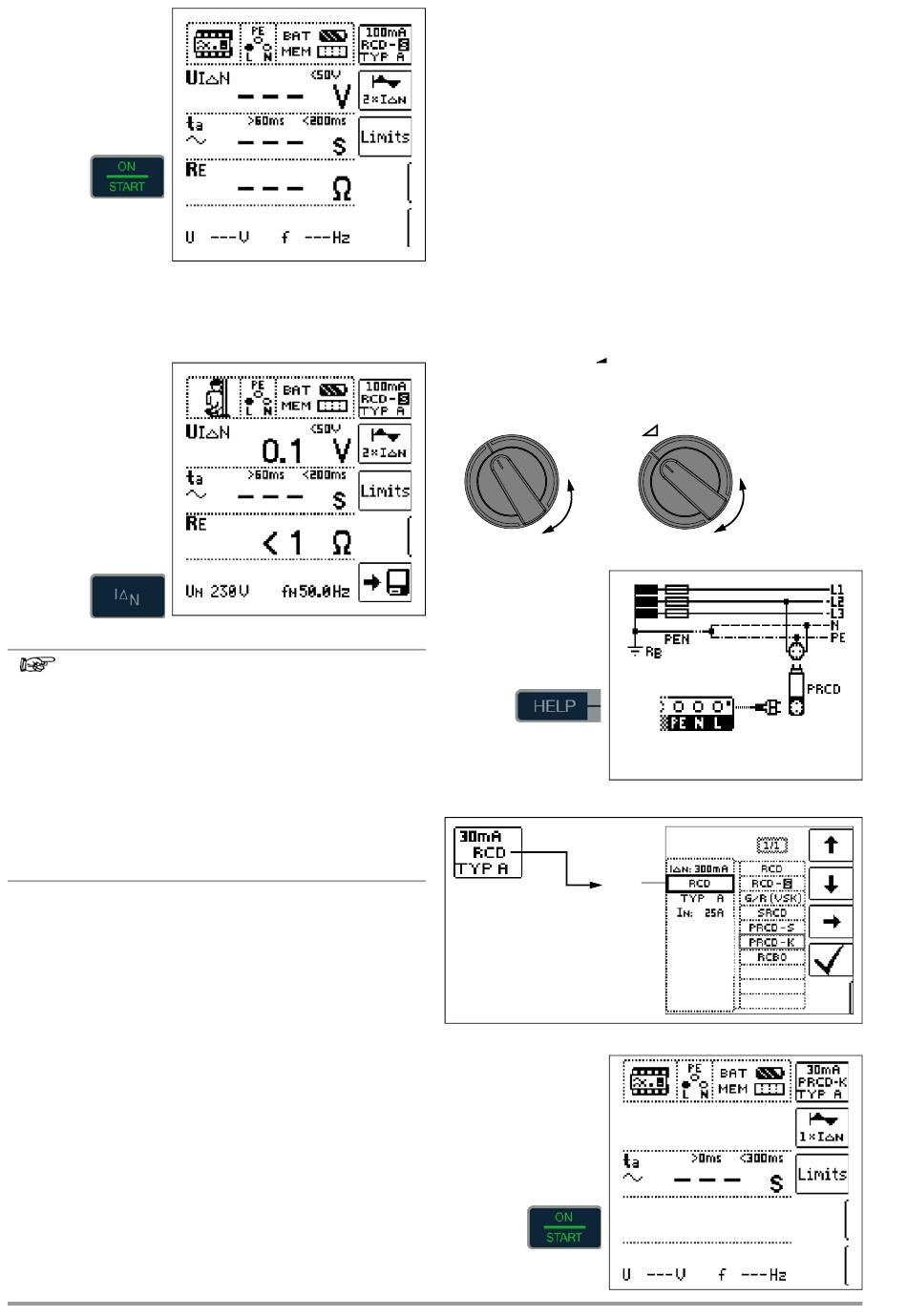

Démarrer la mesure
Essai de déclenchement
➭ Appuyez sur une touche I
RCD se déclenche. Dans le champ d'affichage, des barres
qui clignotent, puis le temps de déclenchement t
tance de terre R s'affichent.
E
L'essai de déclenche-
ment n'est requis qu'en
un seul point pour
chaque disjoncteur de
protection RCD.
Note
Les disjoncteurs de protection RCD sélectifs ont un com-
portement à la coupure temporisé. La précharge exercée
lors de la mesure de la tension de contact influence briè-
vement le comportement à la coupure (30 s maximum).
Pour éliminer la précharge exercée par la tension de
contact, un temps d'attente est nécessaire avant l'essai
de déclenchement. Après avoir démarré le cycle de
mesure (essai de déclenchement), des barres clignotant
pendant 30 s env. s'affichent. Des temps de déclenche-
ment jusqu'à 1 000 ms sont admissibles. En appuyant
une nouvelle fois sur la touche I
ment est immédiatement effectué.
12.3.2 PRCD avec éléments non linéaires de type PRCD-K
Le PRCD-K est un dispositif mobile à courant différentiel commu-
tant sur tous les pôles (L/N/PE) avec évaluation du courant diffé-
rentiel électronique. En plus, un dispositif de déclenchement par
défaut de tension et une surveillance du conducteur de protection
sont intégrés au PRCD-K.
Le PRCD-K possède un dispositif de déclenchement par défaut
de tension et doit donc être exploité sous tension réseau ; les
mesures ne doivent être effectuées qu'à l'état de marche (PRCD-
K commute sur tous les pôles).
Termes (issus de DIN VDE 0661)
Les dispositifs de protection mobiles sont des disjoncteurs de
protection qui peuvent être mis en circuit par le biais de dispositifs
de connexion normés montés entre les équipements consomma-
teurs et une prise électrique à installation fixe.
Un dispositif de protection mobile et reconnectable est un dispo-
sitif de protection conçu de manière à permettre le raccordement
de conducteurs non fixes.
Veuillez noter que dans le cas de RCD mobiles, un élément non
linéaire qui entraîne aussitôt un dépassement de la limite supé-
rieure de la tension de contact en cas de mesure U
40
. Le disjoncteur de protection
N
et la résis-
A
, l'essai de déclenche-
N
est généra-
I
lement intégré au conducteur de protection (U
50 V).
Des RCD mobiles sans élément non linéaire dans le conducteur
de protection doivent être contrôlés selon le 12.3.3 à la page 41.
But (issu de DIN VDE 0661)
Les dispositifs de protection mobiles (PRCD) servent à protéger
les personnes et les matériels. Ils permettent d'augmenter le
niveau de protection des mesures de protection appliquées dans
les installations électriques contre l'électrocution au sens de la
norme DIN VDE 0100-410. Ils doivent être conçus tels qu'ils
soient utilisés via un connecteur monté directement sur le disposi-
tif de protection ou via un connecteur à câble court.
Méthode de mesure
Il est possible de mesurer selon la méthode de mesure :
• le temps de déclenchement t
ment avec courant différentiel nominal I
déclencher dès la moitié du courant nominal)
• le courant de déclenchement I
férentiel ascendant I
F
Sélectionner la fonction de mesure
I
N
ou
Connexion
Paramétrer – PRCD avec éléments non linéaires
Type 1 :
Démarrer la mesure
supérieure à
I
lors d'un essai de déclenche-
A
(le PRCD-K doit se
N
lors du contrôle avec courant dif-

I
F
