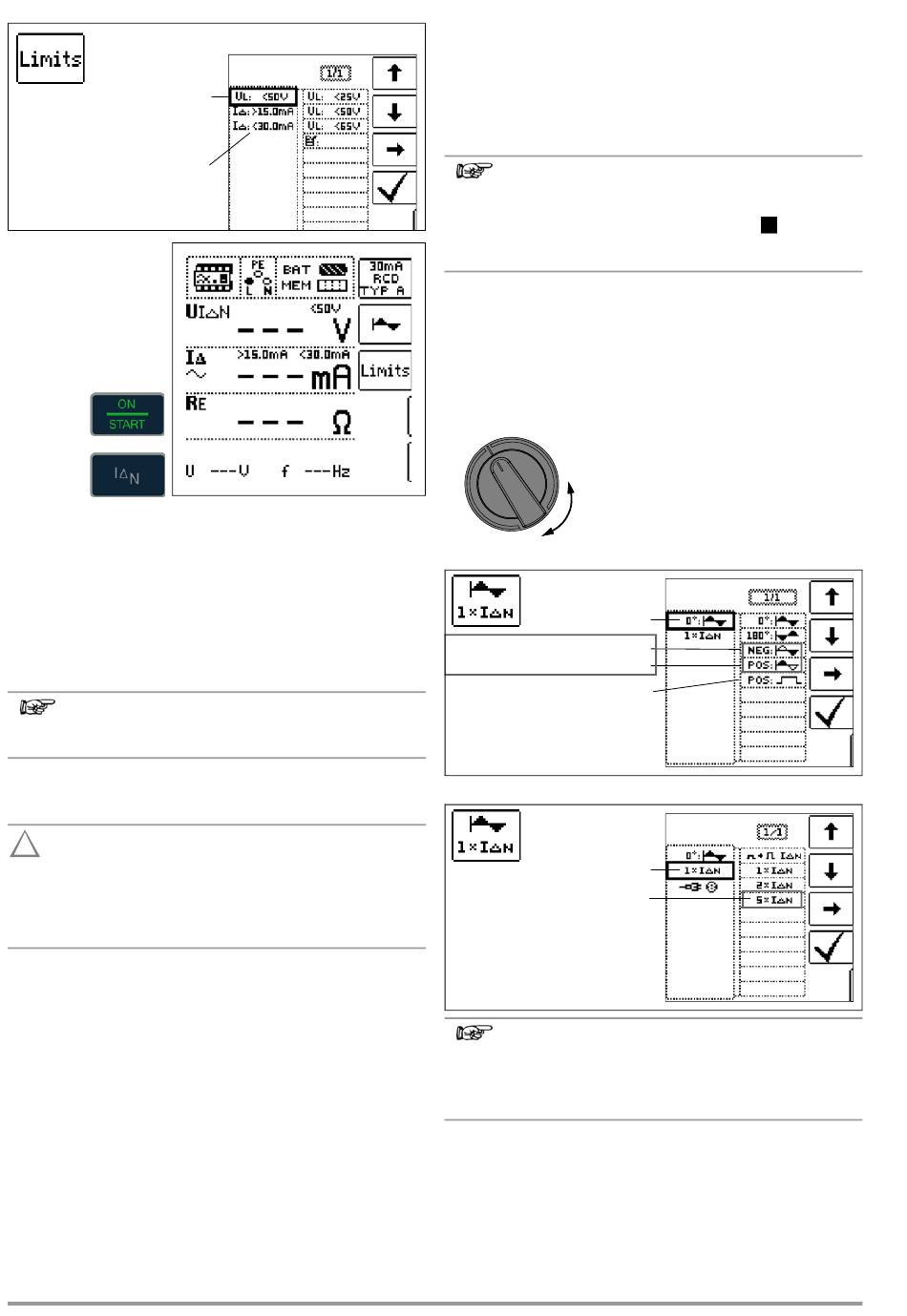

Gossen MetraWatt PROFITEST INTRO Mode D'emploi page 38

Tension de contact :
Valeurs limites de déclenchement :
Démarrer la mesure
Cycle de mesure
Après avoir démarré le cycle de mesure, le courant d'essai généré
par l'appareil égal à 0,3 fois le courant différentiel nominal s'élève
continuellement jusqu'à ce que le disjoncteur de protection RCD
se déclenche. Vous pouvez observer cette action au remplissage
progressif du triangle à côté de I .
Si la tension de contact atteint la valeur limite sélectionnée
(U = 65 V, 50 V ou 25 V) avant que le disjoncteur de protection
L
RCD se soit déclenché, une coupure de sécurité se produit. La
LED LIMIT est allumée en rouge.
Note
Coupure de sécurité : jusqu'à 70 V, la coupure de sécurité a
lieu dans les 3 s conformément à CEI 61010.
Si le disjoncteur de protection RCD ne se déclenche pas avant
que le courant ascendant n'atteigne la valeur du courant différen-
tiel nominal I , la LED LIMIT est allumée en rouge.
N
!
Attention!
Un courant de polarisation dans l'installation est super-
posé au courant différentiel généré par l'appareil lors de
la mesure et influence les valeurs mesurées pour la ten-
sion de contact et le courant de déclenchement. Voir
aussi le chap. 12.1.
Évaluation
Pour évaluer un dispositif de protection à courant différentiel, il
faut cependant mesurer avec un courant différentiel ascendant
conformément à DIN VDE 0100-600 et extrapoler la tension de
contact pour le courant différentiel nominal I
mesurées.
Pour ces raisons, il convient de préférer la méthode de mesure la
plus rapide et la plus simple, voir siehe Kapitel 12.1.
12.2.2 Essais sur installations ou disjoncteurs de protection
RCD avec courant différentiel ascendant (courant
continu) pour RCD de types B/B+ et EV, MI
La norme VDE 0413-6 exige la preuve que le courant différentiel
de déclenchement en cas de courant continu lisse est au plus
équivalent au double de la valeur du courant différentiel assigné
I . À cet effet, il faut appliquer un courant continu ascendant
N
progressif commençant à un courant égal à 0,2 fois le courant dif-
férentiel assigné I . Si le courant s'élève de manière linéaire, la
N
38
montée ne doit pas excéder le double de la valeur de I
l'espace de 5 s.
La vérification avec courant continu lissé doit être réalisable dans
les deux sens du courant d'essai.
12.2.3 Contrôle de disjoncteurs de protection RCD avec 5 × I
La mesure du temps de déclenchement s'effectue ici avec un courant
égal à 5 fois le courant différentiel nominal.
Vous avez la possibilité de démarrer la mesure au niveau de la
demi-onde positive 0° ou de la demi-onde négative 180°.
Faîtes les deux mesures. Le temps de coupure le plus long sera
pris comme valeur mesurée de l'état du disjoncteur de protection
RCD testé. Les deux valeurs doivent être < 40 ms.
Sélectionner la fonction de mesure
Paramétrer – démarrage avec demi-onde positive ou négative
180° : démarrage avec demi-onde négative
Paramétrer – 5 fois le courant nominal
à partir des valeurs
N
Note
Les mesures avec un courant égal à 5 fois le courant dif-
férentiel nominal sont exigées pour le contrôle de fabrica-
tion des disjoncteurs de protection RCD
également appliqué en matière de protection des per-
sonnes.
I
N
Forme d'onde :
0° : démarrage avec demi-onde positive
courant continu positif
Courant de
déclenchement multiple de :
5 fois le courant de déclenchement
Note
Les restrictions suivantes s'appliquent lors de la sélection
des courants de déclenchement multiples en fonction du
courant nominal :
500 mA : 1 × I , 2 × I
N
en
N
S et G. Il est
N
