Gossen MetraWatt PROFITEST INTRO Mode D'emploi page 48

15 Mesure de la résistance de terre (fonction R
La résistance de terre R est importante pour la coupure automa-
E
tique de parties de l'installation. Elle doit être de basse impé-
dance afin qu'un courant de court-circuit élevé puisse circuler en
cas de défaut et provoquer en toute sécurité le déclenchement du
disjoncteur différentiel de l'installation.
Dispositif de mesure
La résistance de terre (R ) est la somme de la résistance de diffu-
E
sion de l'électrode de terre et de la résistance du conducteur de
terre. La résistance de terre est mesurée en appliquant un courant
alternatif qui traverse l'électrode de terre et la résistance de diffu-
sion de terre via le conducteur de terre.
Mesure avec sonde (mesure de la résistance de terre sur réseau)
Bien souvent, notamment dans les zones à forte densité de bâti-
ments, il est difficile, voire impossible, de placer la sonde de
mesure. La résistance de terre peut dans un tel cas être détermi-
née sans utiliser de sonde. Les valeurs de résistance de l'élec-
trode de terre fonctionnelle R
toutefois comprises dans les résultats de mesure
Méthode de mesure avec suppression du déclenchement du
disjoncteur RCD (mesure de la résistance de terre sur réseau)

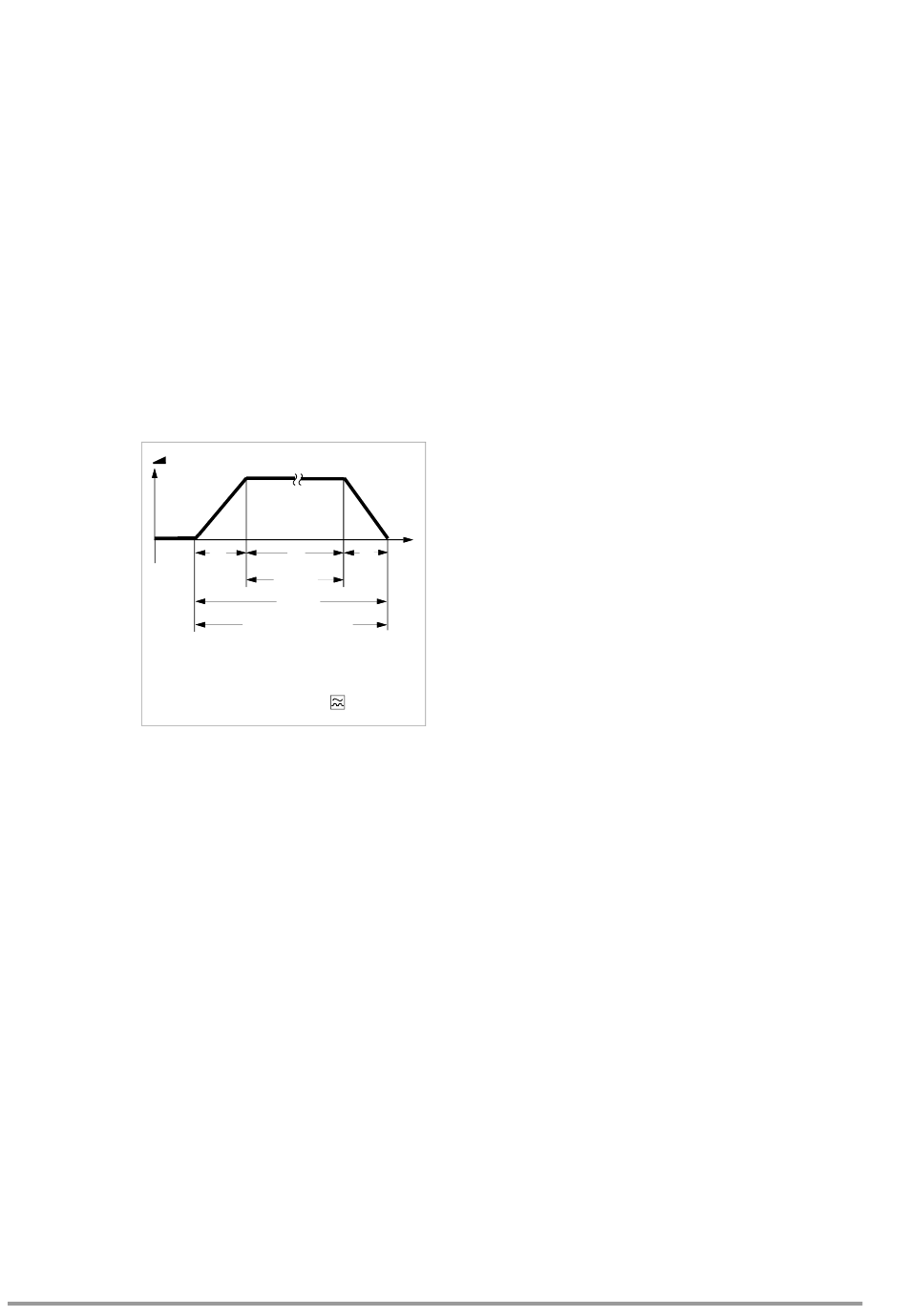

L'appareil de
I /mA
F
contrôle génère un
courant continu qui
sature le circuit
magnétique du
disjoncteur RCD.
L'appareil de
contrôle permet de
superposer un cou-
rant de mesure qui
ne possède que
des demi-ondes de
même polarité. Le
disjoncteur RCD ne
Suppression du déclenchement du disjoncteur
peut plus détecter
RCD en cas de disjoncteurs de protection RCD
ce courant de
sensibles au courant discontinu
mesure et ne se
déclenche donc
pas pendant la mesure.
Valeurs limites
La résistance de terre (couplage de terre) se définit essentielle-
ment par la surface de contact de l'électrode et la conductivité de
la terre environnante.
La valeur limite exigée dépend du système de réseau et de ses
conditions de coupure tout en prenant compte de la tension de
contact maximale.
Évaluation des valeurs mesurées
En utilisant le Tableau 2 à la page 59, vous pouvez déterminer les
valeurs de résistance maximales affichables en tenant compte de
l'erreur de service maximal de l'appareil (sous conditions de ser-
vice nominales) pour ne pas dépasser une résistance de terre
requise. Vous pouvez extrapoler les valeurs intermédiaires.
48
et du conducteur externe L sont
B
t1 t2
Mesure
Service
RCD hors fonction !
Start
)
E
t
t3
Gossen Metrawatt GmbH
