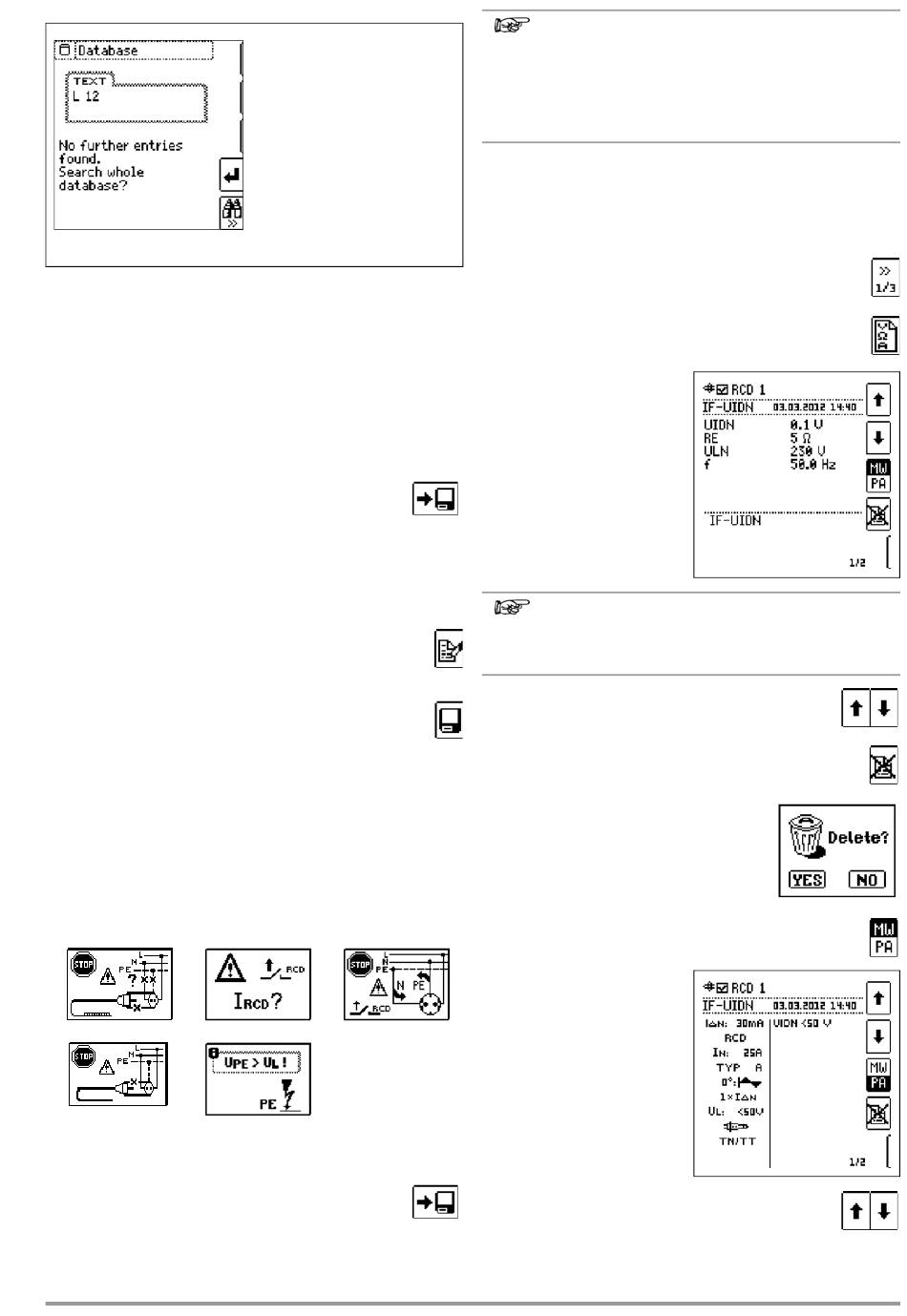

Gossen MetraWatt PROFITEST INTRO Mode D'emploi page 27

Le message ci-dessus s'affiche si aucun autre enregistrement
n'est trouvé.
9.4 Enregistrement de données et consignation
Préparation de la mesure et réalisation
Des mesures peuvent être réalisées et enregistrées pour tout élé-
ment structurel. Procédez pour cela dans l'ordre suivant :
➭ Réglez la mesure souhaitée avec la molette.
➭ Démarrez la mesure avec la touche ON/START ou I
La touche programmable  Disquette s'affiche à l'issue de la
mesure.
➭ Appuyez brièvement sur la touche « Enregistrer
valeur ».
L'affichage passe au menu d'enregistrement ou à la représenta-
tion de la structure.
➭ Naviguez vers l'emplacement souhaité pour l'enregistrement,
c.à.d. vers l'élément structurel / l'objet pour lequel les don-
nées de mesure doivent être mémorisées.
➭ Si vous désirez entrer un commentaire à propos de la
mesure, appuyez sur la touche ci-contre, puis entrez
une désignation via le menu EDIT (éditer) comme décrit
au chap. 9.3.1.
➭ Terminez l'enregistrement des données avec la touche
STORE (enregistrer).
Enregistrer les messages d'erreur (pop-up)
Si une mesure est arrêtée sans indication de valeur de mesure
suite à une erreur, il est possible d'enregistrer cette mesure
ensemble avec le pop-up à l'aide de la touche « Enregistrer
valeur ». Au lieu du symbole du pop-up, le texte correspondant
s'affichera dans le logiciel ETC. Ceci ne s'applique qu'à un
nombre restreint de pop-up, voir ci-après. Dans la base de don-
nées de l'appareil de contrôle, ni symbole ni texte ne sont acces-
sibles.
Autre procédé d'enregistrement
➭ En appuyant longuement sur la touche « Enregistrer
valeur », la valeur de mesure est enregistrée au der-
nier emplacement choisi dans le diagramme de
structure sans que l'affichage ne passe au menu
d'enregistrement.
Gossen Metrawatt GmbH
Quitter la recherche
.
N
Note
Les paramètres que vous modifiez dans la vue des
mesures, ne seront pas repris pour l'élément structurel.
La mesure selon des paramètres modifiés peut toutefois
être enregistrée sous l'élément structurel, les paramètres
modifiés seront alors consignés à chaque mesure dans le
protocole.
Consultation de valeurs de mesure enregistrées
➭ Passez à la structure de boîtier de distribution en appuyant
sur la touche MEM et au circuit électrique souhaité avec les
touches de curseur.
➭ Passez à la page 2
en appuyant sur la touche ci-contre :
➭ Affichez les données de mesure
en appuyant sur la touche ci-contre :
Une mesure avec horodatage et
commentaire, s'il en est,
s'affiche par représentation
LCD.
Exemple :
mesure RCD.
Note
Une coche en en-tête signifie que cette mesure est réus-
sie.
Une croix signifie que cette mesure a échoué.
➭ Feuilleter entre les différentes mesures
est possible à l'aide des touches ci-contre.
➭ Vous pouvez effacer la mesure avec la touche ci-
contre.
Une fenêtre d'interrogation vous demande
de confirmer l'effacement.
Avec la touche ci-contre
(MW : valeur mesurée / PA : paramètre), vous pouvez
visualiser les paramètres de réglage de cette mesure.
➭ Feuilleter entre les différents paramètres
est possible à l'aide des touches ci-contre.
27
