Gossen MetraWatt PROFITEST INTRO Mode D'emploi page 54

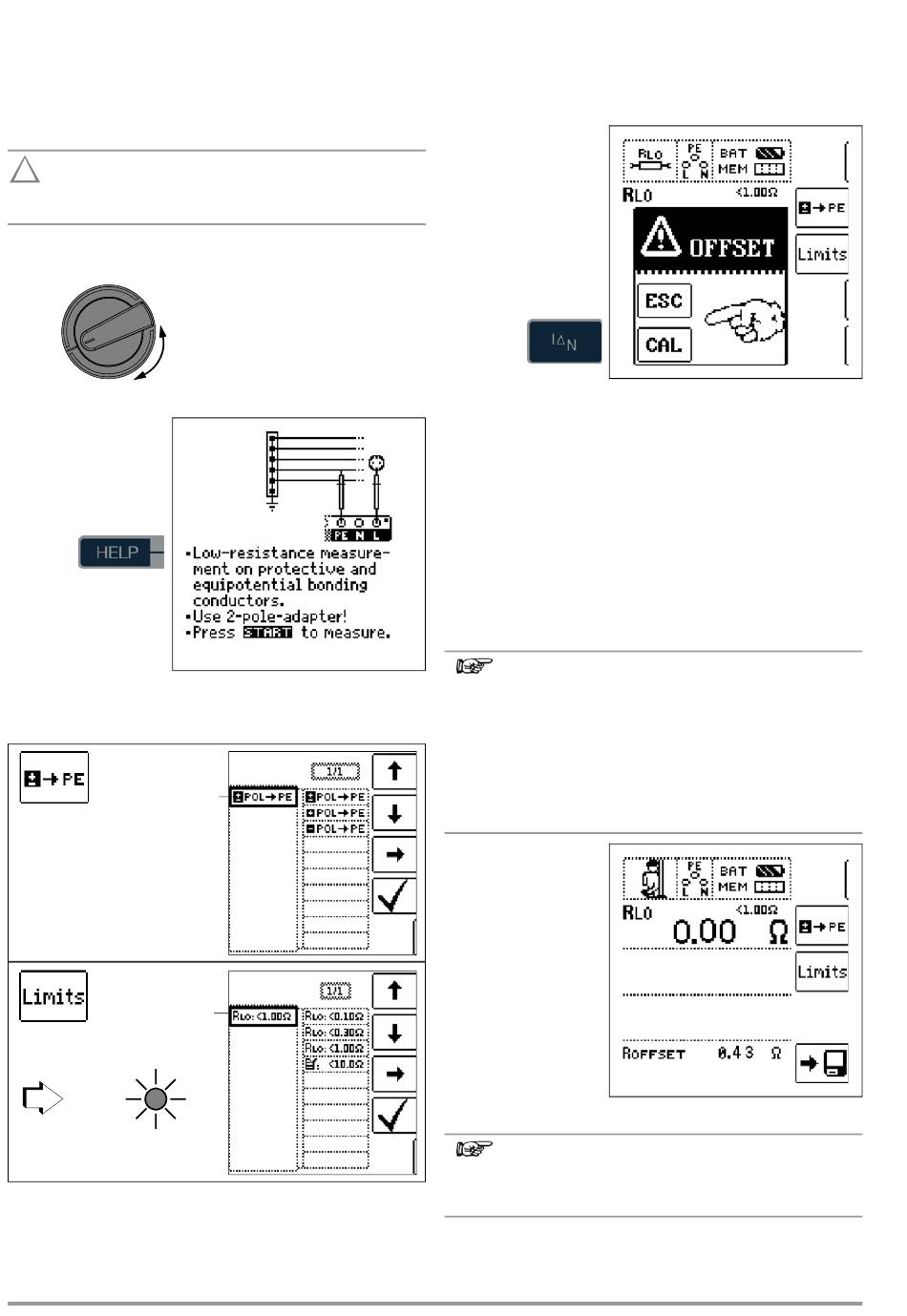

17 Mesure de résistances de faible impédance de 200 ohms max. (conducteurs de protection et d'équipotentialité)
La mesure des résistances de faible impédance des conducteurs
de protection, des conducteurs de mise à la terre et des conduc-
teurs d'équipotentialité doit être effectuée selon les prescriptions
avec un changement de polarité (automatique) de la tension de
mesure ou avec une conduction de courant dans un sens (pôle
positif à PE) et dans l'autre (pôle négatif à PE).
!
Attention!
Les résistances de faible impédance ne doivent être me-
surées que sur des objets hors tension.
Sélectionner la fonction de mesure
R
LO
Connexion
2 pôles
Paramétrer
Polarité :
+/– par rapport à PE
Limit / limite :
R > Limit / Limite
LO
LIMIT
54
Prise en compte des cordons de mesure jusqu'à 10 
Lorsque des cordons de mesure ou des rallonges sont utilisées,
leur résistance ohmique peut être automatiquement soustraite du
résultat de la mesure. Procédez comme suit :
Mesure de R
OFFSET
➭ Sélectionnez une polarité ou le changement de polarité automa-
tique.
➭ Ouvrez le menu de compensation OFFSET en appuyant sur
I .
N
➭ Utilisation de l'adaptateur de mesure PRO Schuko (Z503K) :
Court-circuitez les contacts L et N de la fiche d'essai en l'insé-
rant dans la barrette de mise en court-circuit PRO-JUMPER
(Z503J).
➭ Utilisation du KS-PROFITEST INTRO (Z503L) ou du Z550A :
Court-circuitez les pointes de touche des câbles d'essai rac-
cordés ou rallongés en insérant les pointes de touche dans la
barrette de mise en court-circuit PRO-JUMPER (Z503J).
➭ Déclenchez la mesure de la résistance de décalage (offset) avec I
ou CAL.
Note
La dernière valeur d'offset mesurée est conservée si la
mesure d'offset est arrêtée par l'apparition d'un pop-up
(Roffset > 10  ou différence entre RLO+ et RLO– supé-
rieure à 10 %). Une fois la valeur d'offset déterminée, il
est pratiquement exclu que celle-ci soit effacée par inad-
vertance. Autrement, la plus petite valeur des deux sera
enregistrée en tant que valeur d'offset. Le décalage (off-
set) maximal est de 10,0 . Il peut résulter des valeurs de
résistance négatives en raison de la valeur d'offset.
En bas de l'écran,
s'affiche maintenant le
x.xx ,
message R
OFFSET
où x.xx peut admettre
une valeur comprise
entre 0,00 et 10,0 .
Cette valeur sera sous-
traite du résultat de
mesure obtenu lors de
toutes les mesures R
LO
qui suivront.
En cas de changement
entre les types de pola-
rité, R est réinitia-
OFFSET
lisé sur 0,00  et devra
à nouveau être déter-
miné.
Note
Utilisez cette fonction avec tous les cordons de mesure.
Si vous utilisez différents cordons de mesure et rallonges,
répétez absolument la procédure décrite auparavant.
❏ Type/polarité
Il est ici possible de régler le sens de conduction du courant.
❏ Limites – Réglage de la valeur limite
N
