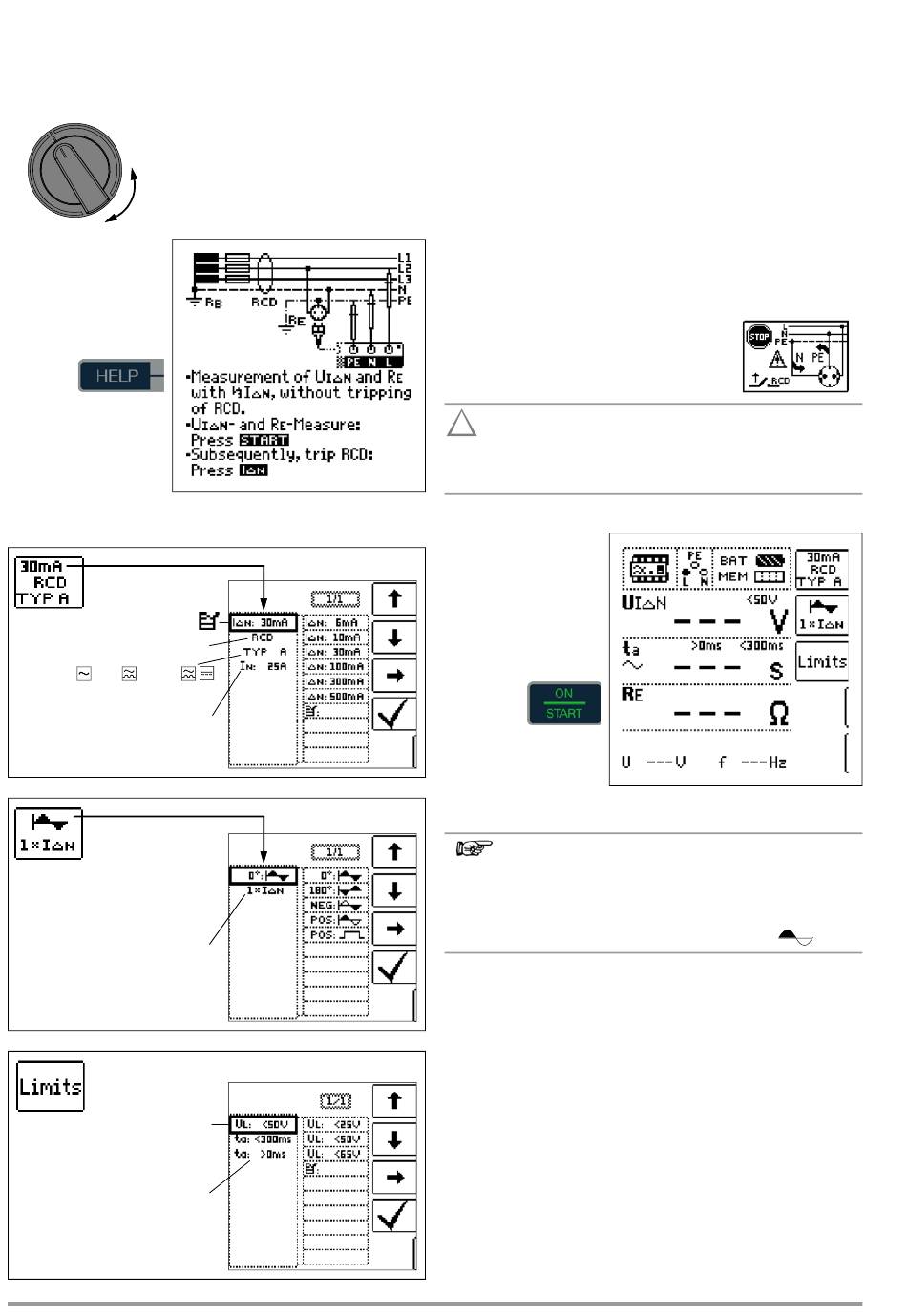

12.1 Mesure de la tension de contact (rapportée au courant dif-
férentiel nominal) avec ⅓ du courant différentiel nominal
et essai de déclenchement avec le courant différentiel
nominal
Sélectionner la fonction de mesure
I
N
Connexion
Paramétrer I
N
Courants différentiels
nominaux :
10 mA... 500 mA
Type 1 : RCD, SRCD, PRCD...
Type 2 : AC , A/F , B/B+
EV/MI
Courants nominaux : 6 A ... 125 A
* Types B/B+/EV/MI =
sensibles à tout courant
Forme d'onde :
Décalage de phases 0°/180°
Demi-onde négative/positive
courant continu positif
Courant de déclenchement
multiple de :
1, 2, 5 (I max. 300 mA)
N
Tension de contact :
< 25 V, < 50 V, < 65 V
Temps de déclenchement :
36
*,
1) Mesure de la tension de contact sans déclenchement du RCD
Méthode de mesure
Pour déterminer la tension de contact apparaissant en cas de
courant différentiel nominal U
appliquant un courant qui n'est égal qu'à un tiers du courant dif-
férentiel nominal. Ceci évite le déclenchement du disjoncteur
RCD.
L'avantage particulier de cette méthode de mesure réside dans le
fait que vous pouvez mesurer la tension de contact de manière
simple et rapide sur chaque prise de courant sans que le disjonc-
teur RCD ne se déclenche.
La méthode de mesure conventionnelle et compliquée pour
contrôler l'efficacité du dispositif de protection RCD en un point et
apporter la preuve que toutes les autres parties de l'installation à
protéger sont reliées à basse impédance et de manière fiable à ce
point de mesure via le conducteur PE peut être supprimée.
Contrôle d'inversion N-PE
Un contrôle supplémentaire a lieu qui
détermine si N et PE sont inversés. En cas
d'inversion, le pop-up ci-contre s'affiche.
!
Attention!
Pour éviter une perte de données dans les systèmes in-
formatiques, sauvegardez d'abord vos données et arrê-
tez tous les consommateurs.
Démarrer la mesure
Dans le champ d'affichage sont affichées entre autres la tension
de contact U et la résistance de terre calculée R
IN
Note
La valeur de mesure de la résistance de terre R
déterminée qu'avec un courant faible. Vous obtiendrez
des valeurs plus précises avec le sélecteur en position
R . Avec les installations à disjoncteur de protection
E
RCD, vous pouvez choisir la fonction DC +
Déclenchement intempestif du RCD en raison de courants de polarisation
présents dans l'installation
D'éventuels courants de polarisation peuvent être déterminés à
l'aide d'un appareil de mesure à pince ampèremétrique. Si les
courants de polarisation dans l'installation sont très élevés ou
qu'un courant d'essai trop élevé a été sélectionné pour le sélec-
teur, le disjoncteur RCD risque de se déclencher pendant le
contrôle de la tension de contact.
Après avoir mesuré la tension de contact, vous pouvez contrôler
avec l'appareil si le disjoncteur de protection RCD se déclenche
dans les limites réglées en présence d'un courant différentiel
nominal.
Déclenchement intempestif du RCD en raison de courants dérivés dans le
circuit de mesure
Normalement, la mesure de la tension de contact avec 30 % du
courant différentiel nominal ne provoque pas le déclenchement
d'un disjoncteur RCD. Le seuil de déclenchement peut toutefois
être dépassé en raison de la présence de courants dérivés dans
, l'appareil effectue la mesure en
IN
.
E
