Paramétrer – 5 fois le courant nominal
5 fois le courant de déclenchement
Note
Les restrictions suivantes s'appliquent lors de la sélection
des courants de déclenchement multiples en fonction du
courant nominal : 500 mA : 1 × I

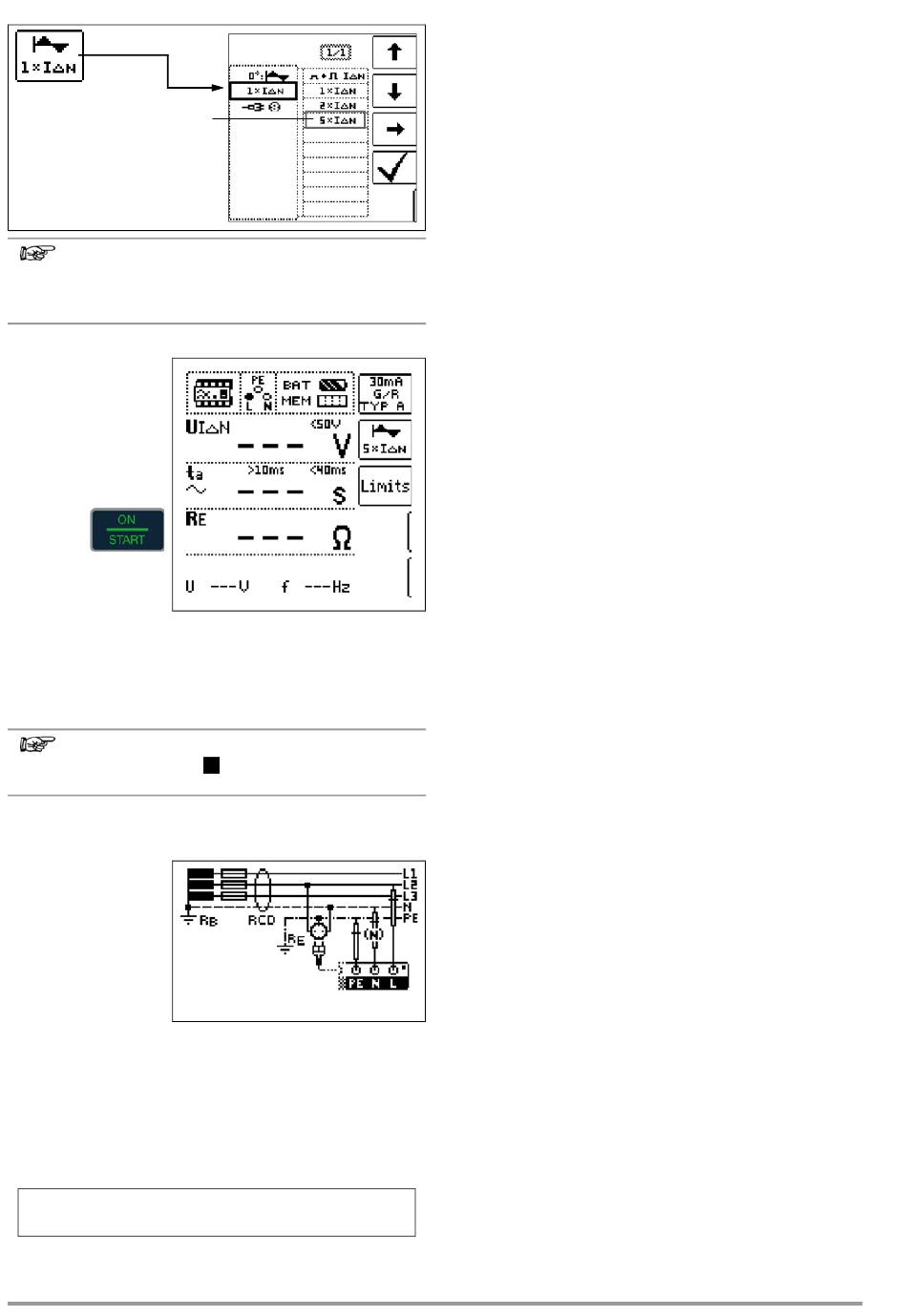

Démarrer la mesure
Le temps de déclenchement doit se situer dans les deux cas
entre 10 ms (temporisation minimale du disjoncteur G !) et 40 ms.
Vous pouvez mesurer des disjoncteurs G avec d'autres courants
différentiels nominaux avec le paramétrage correspondant dans
l'option de menu I . Il faut ici aussi régler la valeur limite en fonc-
N
tion.
Note
Le paramétrage RCD
convient pas aux disjoncteurs G.
12.4 Contrôle de circuits de protection à courant différentiel
(RCD) dans des réseaux TN-S
Connexion
Un disjoncteur RCD ne
peut être utilisé que
dans un réseau TN-S.
Dans un réseau TN-C,
un disjoncteur RCD ne
fonctionnerait pas étant
donné que le conduc-
teur PE ne passe pas
par le disjoncteur RCD
mais est relié directement au conducteur N par la prise électrique.
Ainsi, un courant différentiel reviendrait vers le disjoncteur RCD
sans générer de courant différentiel qui entraînerait un déclenche-
ment du disjoncteur RCD.
L'affichage de la tension de contact sera également 0,1 V en règle
générale puisque le courant différentiel nominal de 30 mA avec
une résistance de boucle faible fournit une tension très basse.

UIN = R E IN =
42
, 2 × I
N N
S pour disjoncteurs sélectifs ne

1 30mA
= 30mV = 0 03V ,
