Conditions spécifiques à la mesure de la résistance d'isolement
!
Attention!
Les résistances d'isolement ne peuvent être mesurées
que sur des objets hors tension.
Si la résistance d'isolement mesurée est inférieure à la valeur
limite réglée, la LED LIMIT est allumée.
Si dans l'équipement, une tension externe de
sente, la résistance d'isolement ne sera pas mesurée. La LED
MAINS/NETZ (RÉSEAU) s'allume et le pop-up « Tension externe
appliquée » s'affiche.
Tous les conducteurs (L1, L2, L3 et N) doivent être mesurés par
rapport à PE !
!
Attention!
Ne touchez pas les contacts de raccordement de l'ap-
pareil quand une mesure de résistance d'isolement est
en cours !
Si les contacts de raccordement sont libres ou raccordés à un
consommateur ohmique pour la mesure, un courant de 1 mA
environ circulerait par votre corps en présence d'une tension de
1 000 V. Il y a risque de blessure dû au choc électrique ressenti
(par peur p.ex.).
Décharge de l'objet mesuré
!
Attention!
Si vous procédez à une mesure sur un objet capacitif
(p.ex. sur un long câble), celui-ci peut atteindre une
charge d'environ 1 000 V maximum. Danger de mort à tout
contact !
Lorsque vous avez mesuré la résistance d'isolement sur des
objets capacitifs, l'objet de mesure se décharge automatique-
ment par le biais de l'appareil à l'issue de la mesure. Le contact
avec l'objet doit donc être maintenu. La baisse de la tension est
visible au niveau de U.
Ne débranchez le raccordement que si < 10 V s'affiche pour U !
Évaluation des valeurs mesurées
Il faut prendre en compte l'erreur de mesure de l'appareil pour
que les valeurs limites inférieures exigées par les prescriptions
DIN VDE ne soient franchies. Vous pouvez déterminer les valeurs
d'affichage minimales nécessaires pour les résistances d'isole-
ment à l'aide du Tableau 3 à la page 59. Ces valeurs prennent en
compte l'erreur maximale (sous conditions d'utilisation nominales)
de l'appareil. Vous pouvez extrapoler les valeurs intermédiaires.

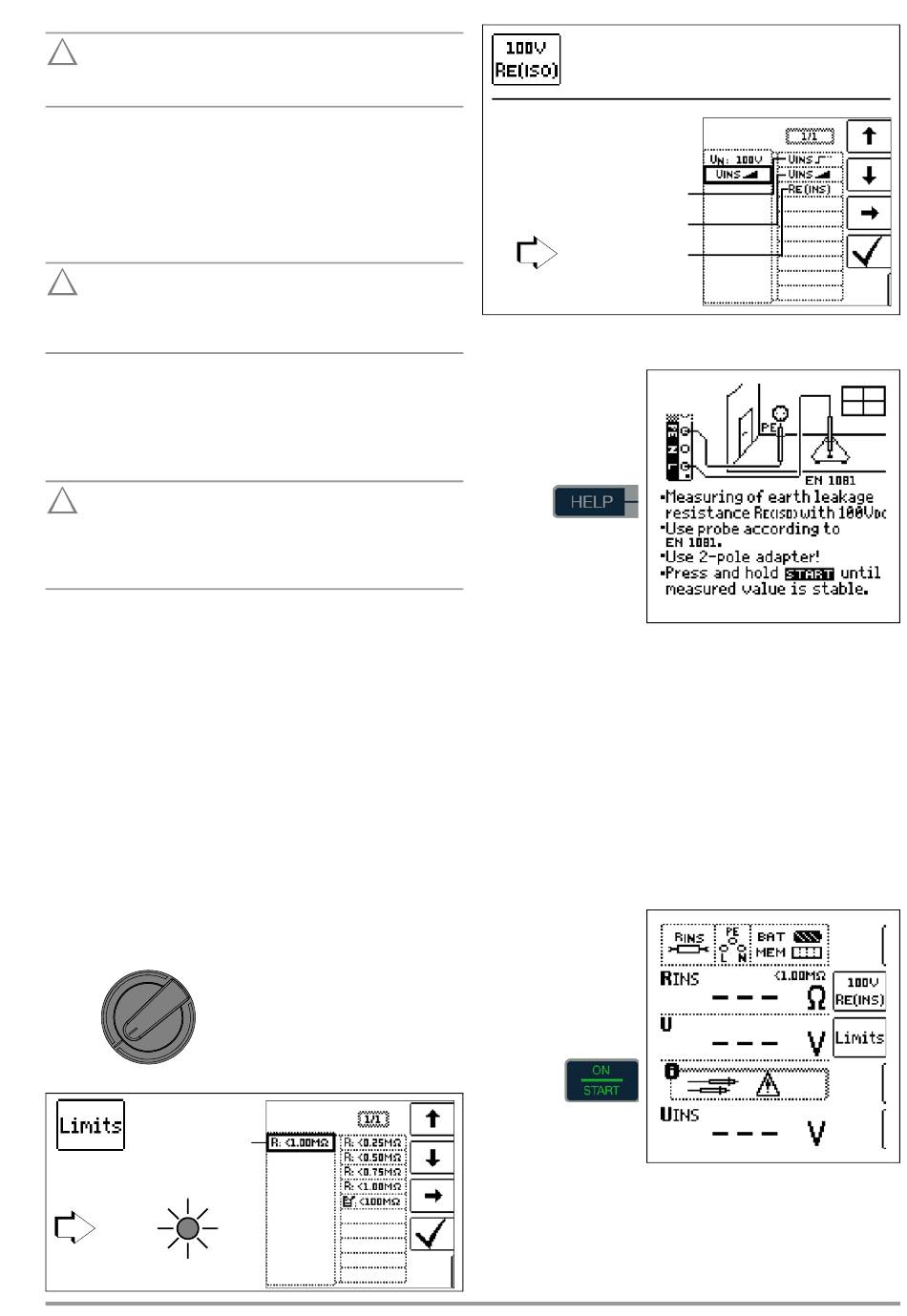

16.2 Cas spécial Résistance de fuite à la terre (REISO)
Cette mesure est effectuée afin de déterminer la capacité de
décharge des charges électrostatiques des revêtements de sol
selon EN 1081.
Sélectionner la fonction de mesure
R
ISO
R
EISO
Limit / limite :
RE(ISO) > Limit / Limite
LIMIT
Gossen Metrawatt GmbH
Paramétrer

25 V est pré-
Forme de tension : montée / rampe
* pour la tension à régler librement, voir chap. 10.8
Connexion et dispositif
de mesure
➭ Frottez le revêtement de sol avec un chiffon sec à l'endroit où
s'effectuera la mesure.
➭ Placez la sonde de sol 1081 et appliquez-lui une charge d'un
poids de 300 N (30 kg) au moins.
Ceci est conforme à la norme EN 1081.
Une charge de 750 N (75 kg) est conforme à la norme
DIN VDE 0100-600.
➭ Établissez une liaison conductrice entre l'électrode de mesure
et la pointe de touche. Reliez l'adaptateur de mesure (bipo-
laire) au point de raccordement à la terre, par ex. contact de
protection d'une prise électrique, chauffage central. Une liai-
son à la terre sûre est exigée.
Démarrer la mesure
La grandeur de la valeur limite de résistance de fuite à la terre
s'oriente sur les prescriptions pertinentes.
Tension d'essai: 50 V / 100 V / 250 V / 325 V / 500 V / 1000 V*
Forme de tension : constante
Résistance de
fuite à la terre :
