Connexions sur courant triphasé
En présence de connexions sur courant triphasé, il faut exécuter
la mesure de l'impédance de boucle avec chacun des trois
conducteurs extérieurs (L1, L2 et L3) par rapport au conducteur
de protection PE pour obtenir un contrôle parfait du dispositif de
protection contre les surintensités.
13.1 Mesures avec suppression du déclenchement du disjonc-
teur RCD
13.1.1 Mesure avec demi-ondes positives
La mesure avec demi-ondes positives DC permet de mesurer les
impédances de boucle dans des installations équipées de
disjoncteurs de protection RCD. Vous avez le choix entre deux
variantes pour la mesure DC avec demi-ondes :
DC-L : courant de prémagnétisation faible
mais possibilité de mesure rapide
DC-H : courant de prémagnétisation plus élevé d'où une sécurité
accrue quant au non-déclenchement du RCD.

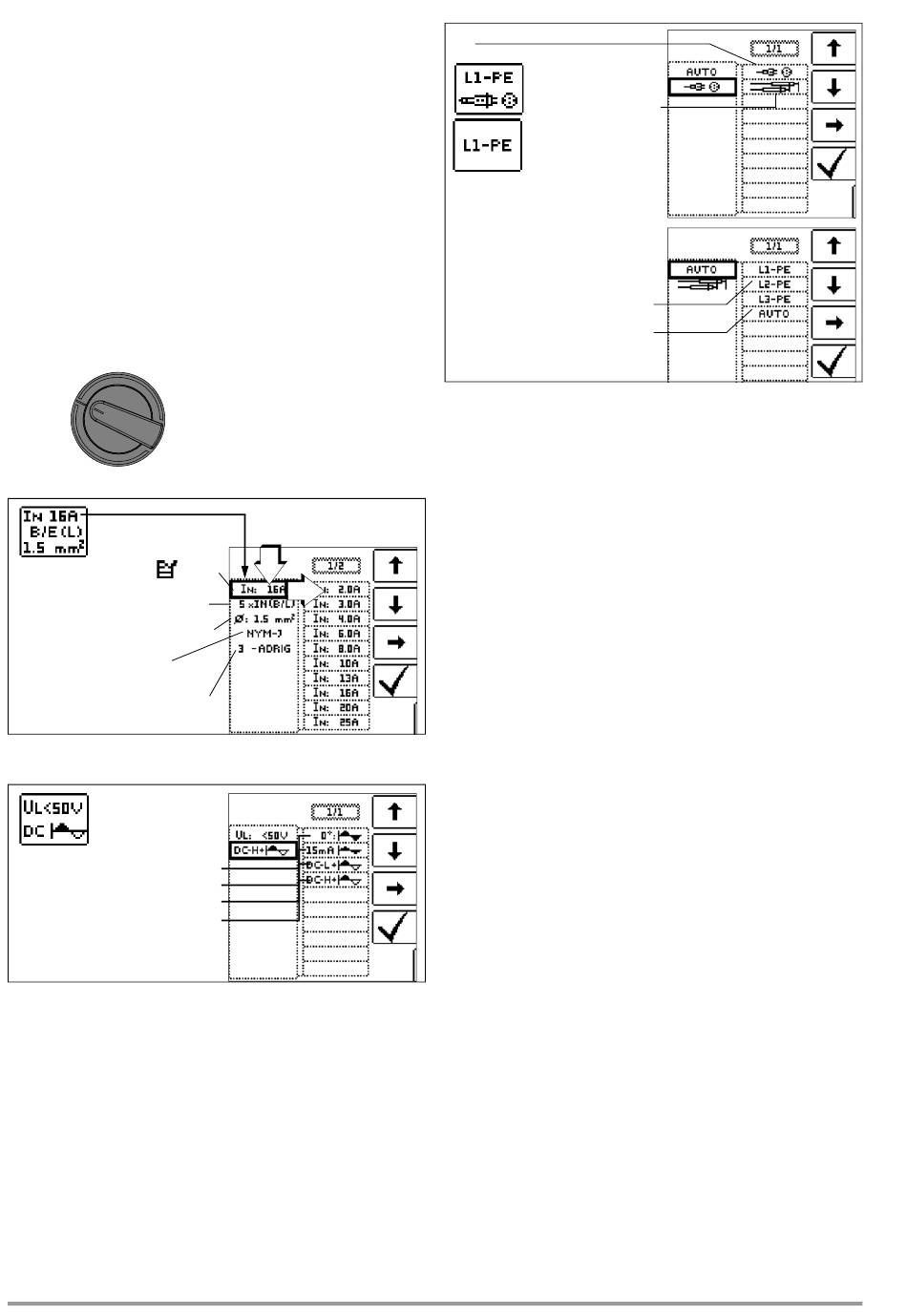

Sélectionner la fonction de mesure
Z
L-PE
Paramétrer
Courants nominaux :
2 A ... 160 A, ... 9999 A
Caractéristiques de déclenchement :
A, B/L, C/G, D, E, H, K, GL/GG & facteur
Section* : 1,5 mm² ... 70 mm²
Types de câbles* : NY.... - H07...
Nombre de brins* : 1 ... 10
* Ces paramètres ne servent qu'à la documentation et sont sans influence sur la
mesure
Tension de contact :
Forme d'onde :
sinusoïdale
15 mA sinus
DC-L et demi-onde positive
DC-H et demi-onde positive
Sinusoïdale (onde pleine) Réglage pour circuits électriques sans
RCD
15 mA sinus Réglage pour disjoncteurs-moteurs
à faible courant nominal
DC+demi-onde Réglage pour circuits électriques avec
RCD
44
brins
Mesure avec adaptateur
spécifique au pays (ex. Schuko)
Mesure bipolaire
Remarque
La sélection de la sonde d'essai ou de
la référence Lx-PE ou AUTO n'a d'uti-
lité que pour la consignation des don-
nées.
Sélection de la polarité
Mesure semi-automatique
Pour le paramètre AUTO, voir aussi
chap. 10.9
