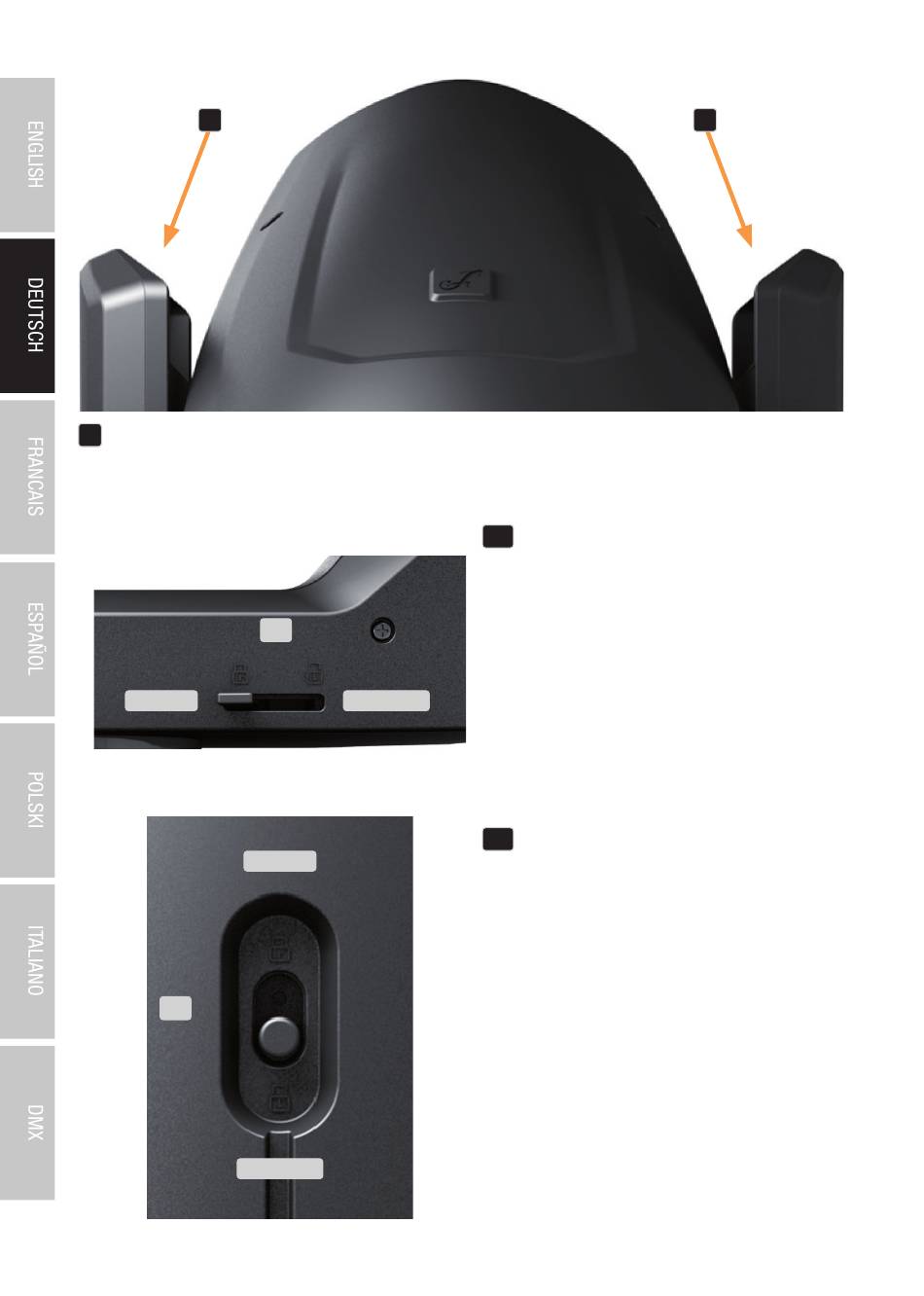

GRIFFMULDEN
Zusätzlich zu den beiden Transportgriffen an der Gerätebasis befinden sich praktische Griffmulden
oben an den Innenseiten der beiden Gerätearme.
LOCK
11
42
10
UNLOCK
LOCK
UNLOCK
10
PAN LOCK
Mechanische Verriegelungsvorrichtung um
beim Transport das Verdrehen des Kopfes in
horizontaler Richtung zu verhindern. Trennen
Sie das Gerät vom Netz, bringen den Kopf
parallel zur Basis (8 mögliche Positionen) und
drücken den Arretierhebel zum Verriegeln
nach unten und dann in Richtung Pan-Dre-
hachse (LOCK). Entriegeln Sie die Vorrichtung
vor Inbetriebnahme des Geräts (UNLOCK).
11
TILT LOCK
Mechanische Verriegelungsvorrichtung um
beim Transport das Verdrehen des Kopfes in
vertikaler Richtung zu verhindern (7 mögliche
Positionen). Trennen Sie das Gerät vom Netz
und schieben den Arretierhebel zum Verrie-
geln in Richtung Tilt-Drehachse, bewegen
Sie dabei den Kopf des Geräts auf vertikaler
Ebene, bis eine der 7 Rastpositionen gefunden
ist und der Arretierhebel einrastet (LOCK).
Entriegeln Sie die Vorrichtung vor Inbetrieb-
nahme des Geräts (UNLOCK).
- Abbildungen ähnlich -
