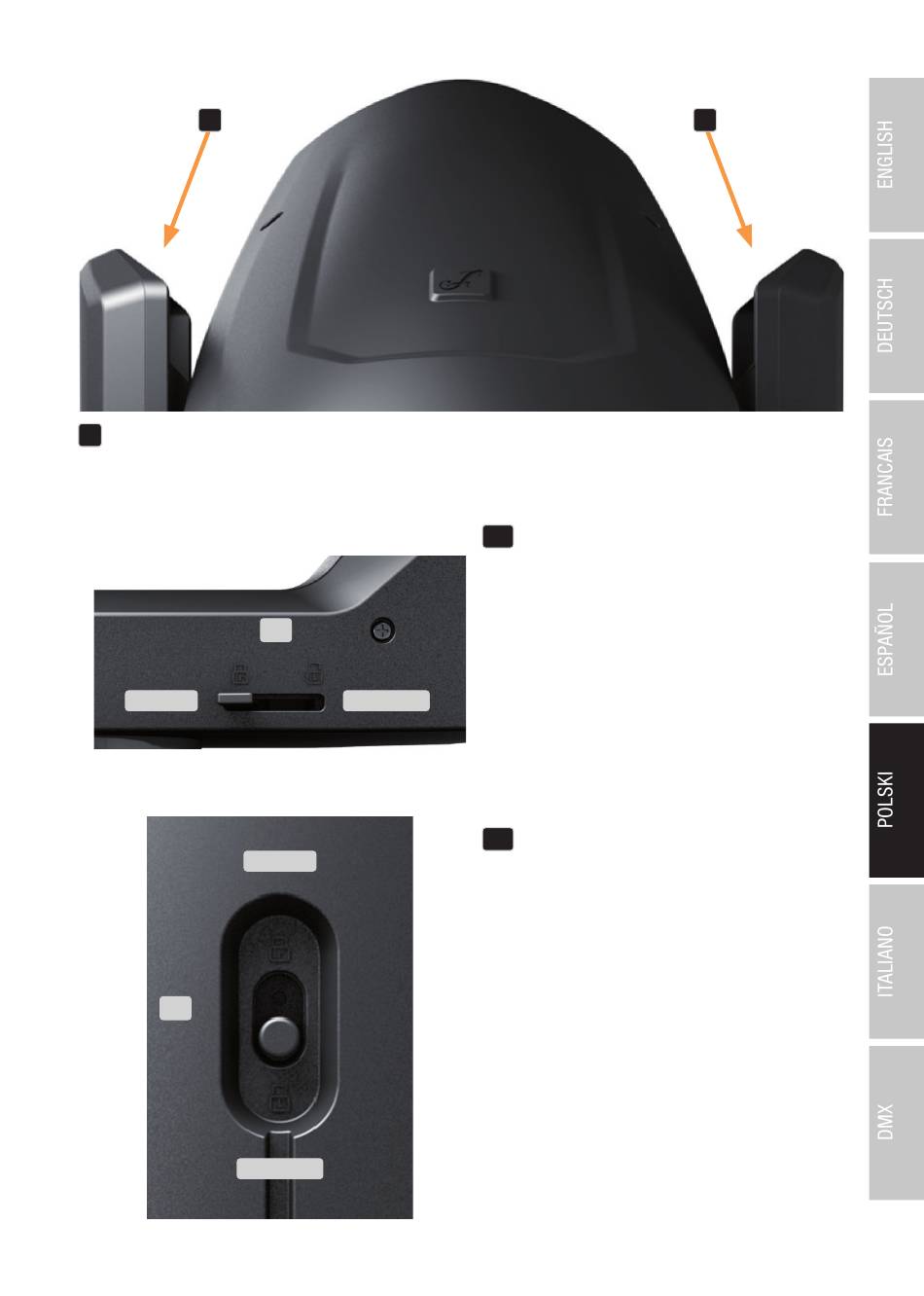

UCHWYTY WPUSZCZANE
Oprócz dwóch uchwytów transportowych na podstawie urządzenia, w górnej części wewnętrz-
nych boków dwóch ramion urządzenia znajdują się wygodne uchwyty do przenoszenia.
LOCK
11
UNLOCK
10
UNLOCK
LOCK
10
PAN LOCK
Mechaniczne urządzenie blokujące używane
do zapobiegania obracaniu się głowicy w
płaszczyźnie poziomej podczas transportu.
Należy odłączyć urządzenie od zasilania,
przesunąć głowicę równolegle do podstawy
(8 możliwych pozycji) i przesunąć dźwignię
blokującą w kierunku osi obrotu panewki
(LOCK), aby zablokować ją w pozycji. Należy
odblokować blokadę przed uruchomieniem
urządzenia (UNLOCK).
11
TILT LOCK
Mechaniczne urządzenie blokujące używane
do zapobiegania obracaniu się głowicy w
płaszczyźnie pionowej podczas transportu
(siedem możliwych pozycji). Należy odłączyć
urządzenie od sieci zasilającej i przesunąć
dźwignię blokującą w kierunku osi obrotu
przechyłu, przesuwając głowicę urządzenia
pionowo aż do znalezienia jednej z siedmiu
pozycji blokowania i zatrzaśnięcia się dźwigni
blokującej (LOCK). Należy odblokować blokadę
przed uruchomieniem urządzenia (UNLOCK).
- Ilustracje podobne -
