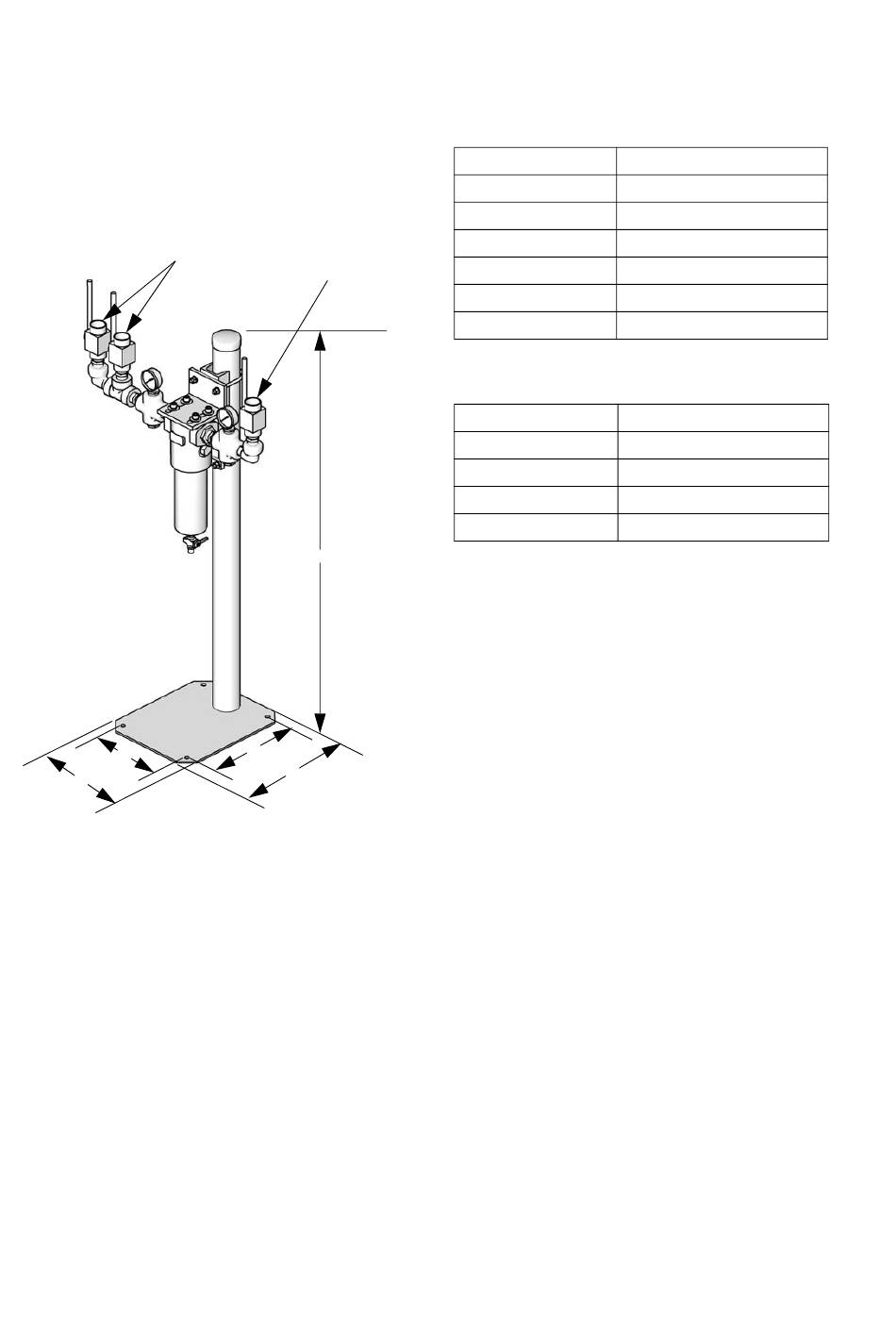

Dimensions du Kit du filtre du fluide
Dimensions du Kit du filtre du fluide
REMARQUE :
Consultez les manuels fournis, page 3 pour les
dimensions des percuteurs, pompes et autres
composantes.
B
C
34
F
G
A
E
D
Légende
A
B
C
D
E
F (entrée du fluide) 1 pouce npt(f)
G (sortie du fluide)
Tailles de la maille de l'élément du filtre
Pièce No.
515219
515220
515221
515222
TI11158A
52,25 pouces (1327 mm)
11 pouces (279 mm)
14 pouces (356 mm)
17 pouces (432 mm)
14 pouces (356 mm)
1 pouce npt(f)
Maille
60
50
40
30 (standard)
313923B
