Graco D200 Fonctionnement page 27

Ecran 1 de configuration
du matériel
Cet écran vous permet de spécifier si un moniteur
de filtre du fluide est installé et d'établir des limites
maximum et minimum pour la chute de pression
à travers le filtre. Voir F
Ecran 2 d'état, page 31, pour en savoir plus. Contrôlez
les lectures de la pression du filtre à travers la plage
normale du flux avec un filtre propre pour établir les
configurations limites initiales.
REMARQUE :
Configurez la limite minimum pour détecter la chute
de l'élément ou un élément manquant.
REMARQUE :
Configurez la limite maximum pour détecter un filtre
obstrué.

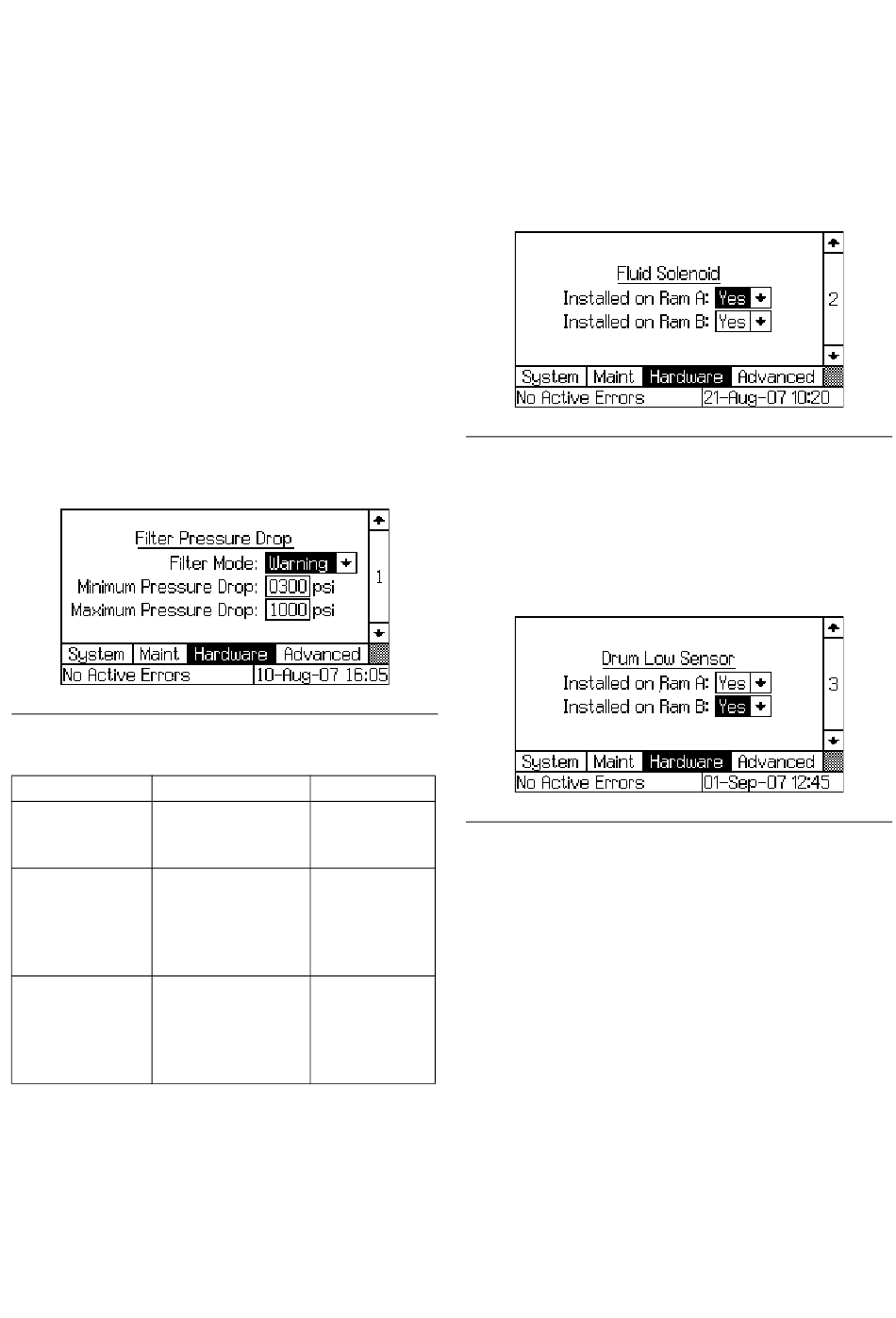

F . 20 : Ecran 1 de configuration du matériel
IG
Tableau 9 : Paramètres de configuration du matériel
Paramètre Unités
Mode filtre Mise en garde
de moniteur
désactivé
Limite minimum Programmable
du moniteur par l'utilisateur ;
du filtre voir Ecran 1 de
configuration
avancée, page 28
Limite maximum Programmable
du moniteur par l'utilisateur ;
du filtre voir Ecran 1 de
configuration
avancée, page 28
313923B
. 20 et Tableau 9. Voir aussi
IG
Plage
Sélectionner
selon le besoin
0 - 1000
0 - 5000
Ecran 2 de configuration
du matériel
Cet écran vous permet de spécifier si un solénoïde
de fluide est installé. Le solénoïde de fluide contrôle
la vanne de dépressuristion/recirculation. Voir F
F . 21 : Ecran 2 de configuration du matériel
IG
Ecran 3 de configuration
du matériel
Cet écran vous permet de spécifier si un capteur
de bas niveau du tambour est installé. Voir F
F . 22 : Ecran 3 de configuration du matériel
IG
Écrans de configuration
. 21.
IG
. 22.
IG
27
