Écrans opérationnels
Écrans opérationnels
Les écrans d'exploitation affichent les informations
relatives au fonctionnement du système. Voir F
L'écran actuel est surligné. Utilisez les touches fléchées
left/right (gauche/droite) pour le déplacement au
prochain onglet.
Ecran Exploitation Acceuil
L'écran Home Run (Acceuil Exécution) affiche quel
percuteur (A ou B) est actif et quel volume est encore
dans chaque tambour. Le conduit de fluide est montré
rempli indiquant que le système est activé.
Cet écran affiche aussi le débit du percuteur actif.
Le percuteur Le conduit de fluidemontré rempli
actif est surligné lorsque le système est ON
Écran
actuel

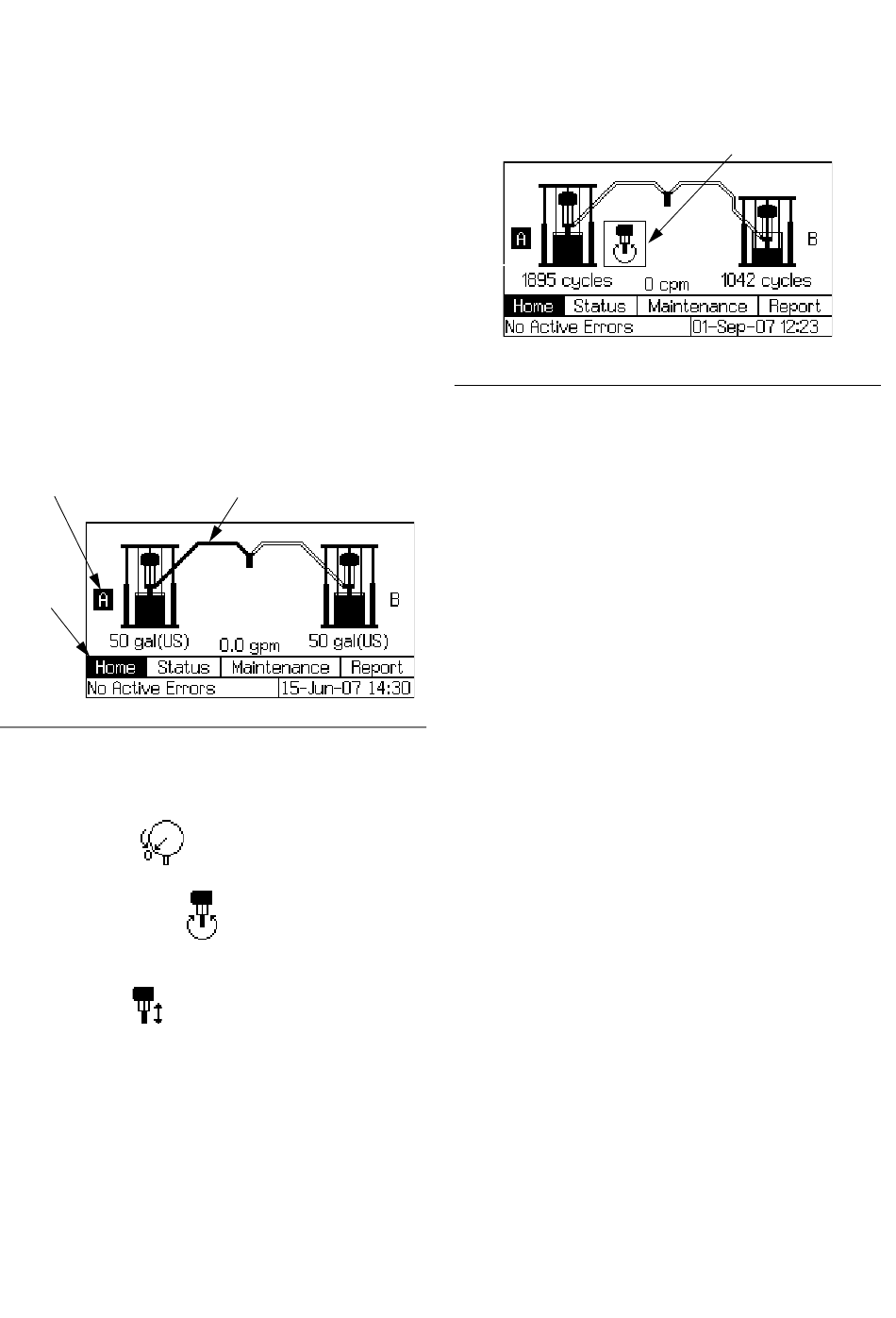

F . 28 : Ecran Acceuil Exécution
IG
Voir F . 29. L'écran Exploitation Accueil affichera l'icône
IG
approprié si le système est :
• Dépressurisé
• en Mode Recirculer
• ou si le percuteur inactif est en Mode
d'Amorçage
30
. 28.
IG
F . 29 : Ecran Exploitation Accueil avec l'icône
IG
Recirculer
Icône
