Module d'affichage (Systèmes de Répartition électronique)
F

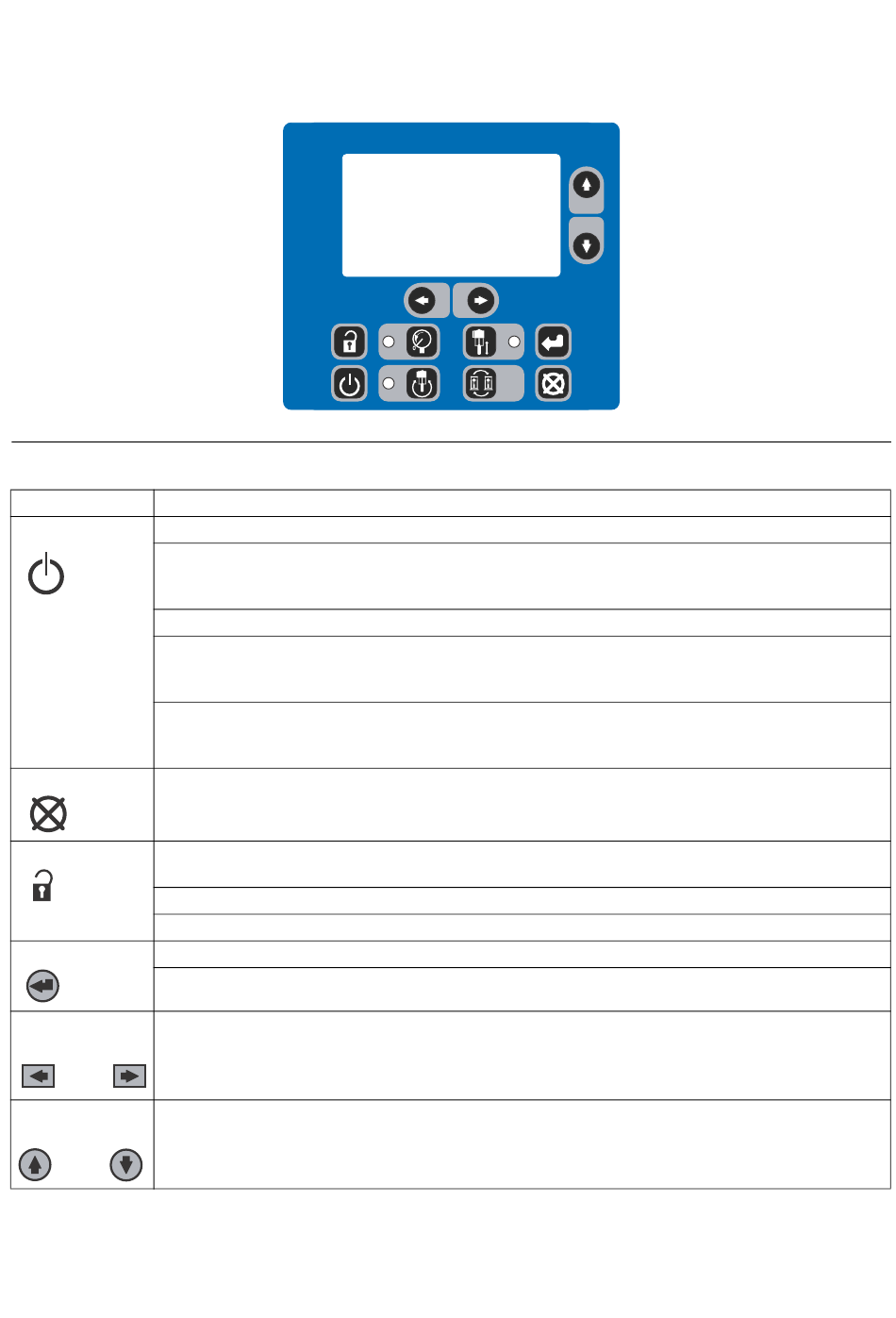

. 4 : Module d'affichage (voir Tableau 5 pour les fonctions clé du Module)
IG
Légende
Fonction
Système On/Off
Appuyez sur ON et OFF pour allumer ou éteindre le système.
ATTENTION : Mettre le sytème OFF libère la pression du moteur de la pompe.
Il ne dépressurise pas la pression du fluide. Observer la Procédure de dépressurisation,
page 21.
REMARQUE : Le percuteur up/down (Haut/Bas) et l'air de purge sont indépendants des
régulateurs électroniques et peuvent être opérés chaque fois que la vanne glissante principale
de l'air est ouverte et que la pression de l'air est disponible.
Annuler
Annule l'action en cours ou la fenêtre en activité.
Installation
Appuyez sur Setup Mode pour l'activer ou Setup Mode pour le désactiver et revenir aux
écrans Run (Exécuter).
Envoi
Ouvre les menus déroulants sur Setup (configurer) les champs.
Appuyez dessus pour entrer les changements et sélectionner une action.
Flèches
Utilisées pour se déplacer entre les onglets dans un écran ou pour surligner les chiffres.
Gauche/Droite
Flèches
Utilisées pour augmenter ou diminuer une valeur et se déplacer entre les écrans ou entre
Haut/Bas
les champs.
313923B
Tableau 5 : Fonctions clé du module d'affichage (voir F
Lorsque sur ON, le percuteur actif est pressurisé et le solénoïde du motair à air est ON.
Le percuteur actif est indiqué par une lettre mise en relief (A ou B) sur l'affichage.
Le graphique du tuyau est foncé sur le percuteur actif lorsque le sytème et ON.
Lorsque OFF, les solénoïdes du moteur à air sont OFF.
Les changements de configuration peuvent être faits pendant que le système est en marche.
Le mot de passe peut étre établi pendant que le système est en marche.
Vue d'ensemble
. 4)
IG
17
