Prise de terre
Cet équipement doit être mis à la terre. Une mise
à la terre réduit le risque de choc statique ou électrique
en permettant au courant électrique dû à une charge
statique ou un court-circuit de s'échapper par ce fil.
Pompe : utilisez le fil de terre et la grippe (fournis).
Desserrez le contre-écrou et enlevez la rondelle
de la cosse de mise à la terre. Introduisez le bout
du fil de terre dans la fente du tenon et serrez le
contre-écrou fermement.
terre sur une véritable terre.
Flexibles d'air et de produit : n'utilisez que des
flexibles de produit conducteurs d'une longueur totale
de 150 m au maximum pour assurer la continuité de
la mise à la terre. Vérifiez la résistance électrique des
flexibles. Si la résistance totale à la terre dépasse
29 megaohms remplacez le flexible immédiatement.
Compresseur d'air : suivre les recommandations
du fabricant.
Vanne de distribution : effectuer la mise à la terre
par branchement sur un flexible produit et une pompe
correctement reliés à la terre.
Réservoir de produit : respecter la réglementation
locale.
Seaux de solvants pour purger le groupe : respecter
la réglementation locale. Utilisez uniquement des seaux
métalliques conducteurs posés sur une surface mise
à la terre. Ne jamais poser un seau sur une surface
non conductrice, papier ou carton, qui interrompt
la mise à la terre.
Pour maintenir la mise à la terre de manière
continue pendant le rinçage ou la dépressurisation :
maintenez fermement la partie métallique de la vanne
de distribution vers le seau métallique à la terre, puis
ouvrez la vanne.
Commandes pneumatiques
intégrées
Les commandes pneumatiques intégrées comprennent :
• La soupape à glissière principale (BA) : ouvre et
coupe l'arrivée d'air vers le groupe. Lorsqu'elle est
fermée, la soupape libère de la pression en aval.
• Régulateur d'air de l'élévateur (BB) : commande
l'augmentation et la diminution de la pression au
niveau du élév et la pression de purge.
• Vanne de commande de l'élévateur (BC) :
commande le sens dans lequel l'élévateur tourne.
313923B
Brancher la pince de
• Orifice d'échappement équipé d'un silencieux (BD)
• Régulateur du moteur pneumatique (BE) :
commande la pression d'air envoyée vers le moteur.
• Soupape à glissière du moteur pneumatique (BF) :
ouvre et coupe l'arrivée d'air vers le moteur
pneumatique. Lorsqu'elle est fermée, la soupape
libère l'air emprisonné entre elle et le moteur
pneumatique. Fermez la vanne pour couper l'air.
La boîte de contrôle à distance DataTrak :
solénoïde d'air (Y, F
du moteur pneumatique (BF) et la soupape à glissière
de l'alimentation en air principale (BA) doivent être
ouvertes pour que l'air puisse circuler. (Voir la section
intitulée Configuration du DataTrak à distance dans
le manuel 313526 sur le fonctionnement des Groupes
de dosage.)
• Touche de purge (BG) : ouvre et coupe l'arrivée d'air
permettant de soulever le plateau hors d'un fût vide.
BG
BA

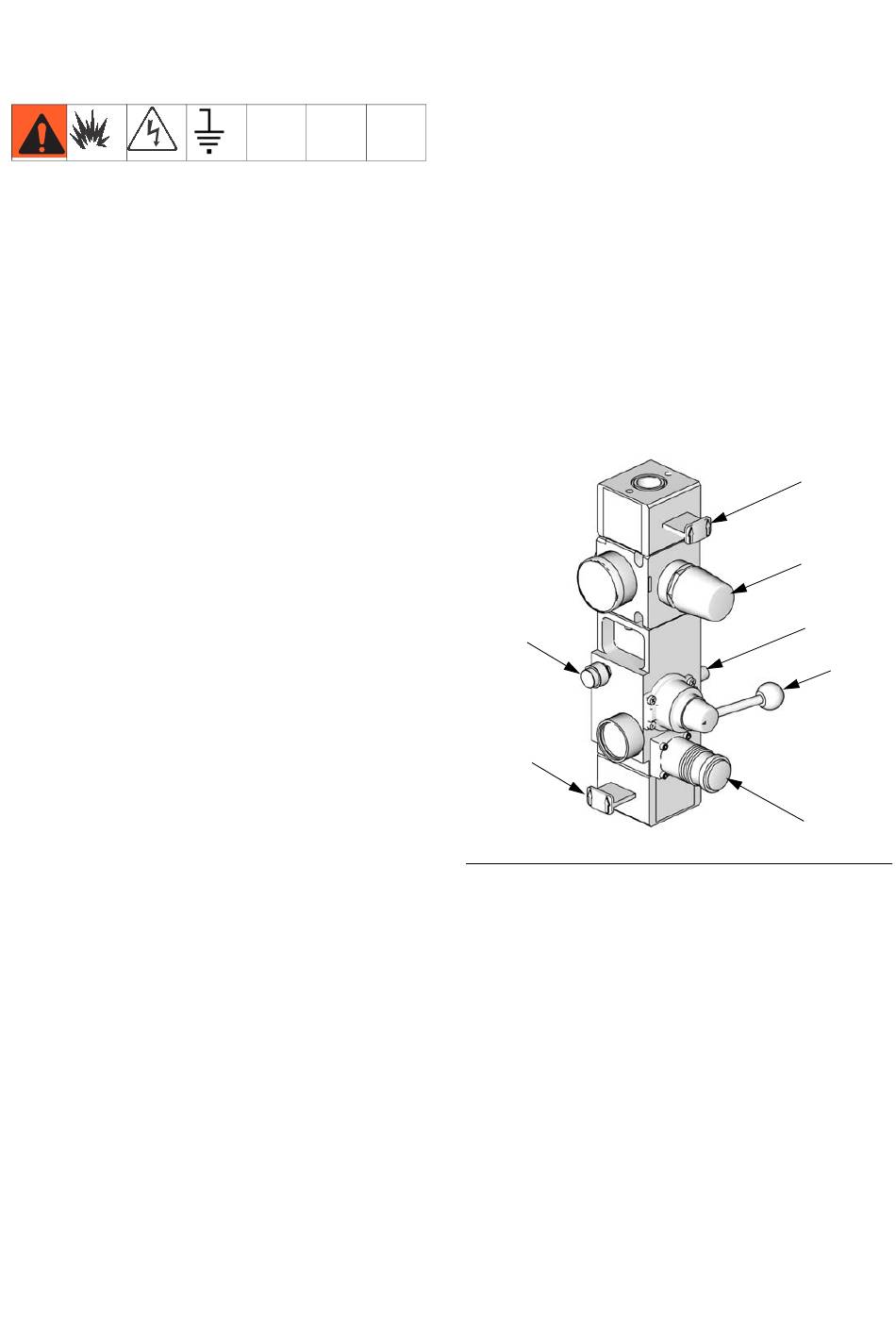

F . 1 : Commandes pneumatiques intégrées
IG
Accessoires de tuyauteries d'air
Voir F . 2.
IG
• Vanne de purge de la tuyauterie (U)
• Filtre de la tuyauterie (V) : filtre les impuretés
dangereuses et l'humidité contenues dans l'air
comprimé.
• Deuxième vanne d'air de type purgeur (W) :
isole les accessoires de tuyauteries d'air et le
groupe de dosage pour effectuer leur entretien.
La placer en amont de tous les autres organes
sur la conduite d'air.
• Soupape de dégagement d'air (reliée au
régulateur d'air de l'élévateur, non visible) :
libère automatiquement l'excès de pression.
Vue d'ensemble
. 2), la soupape à glissière
IG
BF
BE
TI10438A
BD
BC
BB
