Graco D200 Fonctionnement page 31

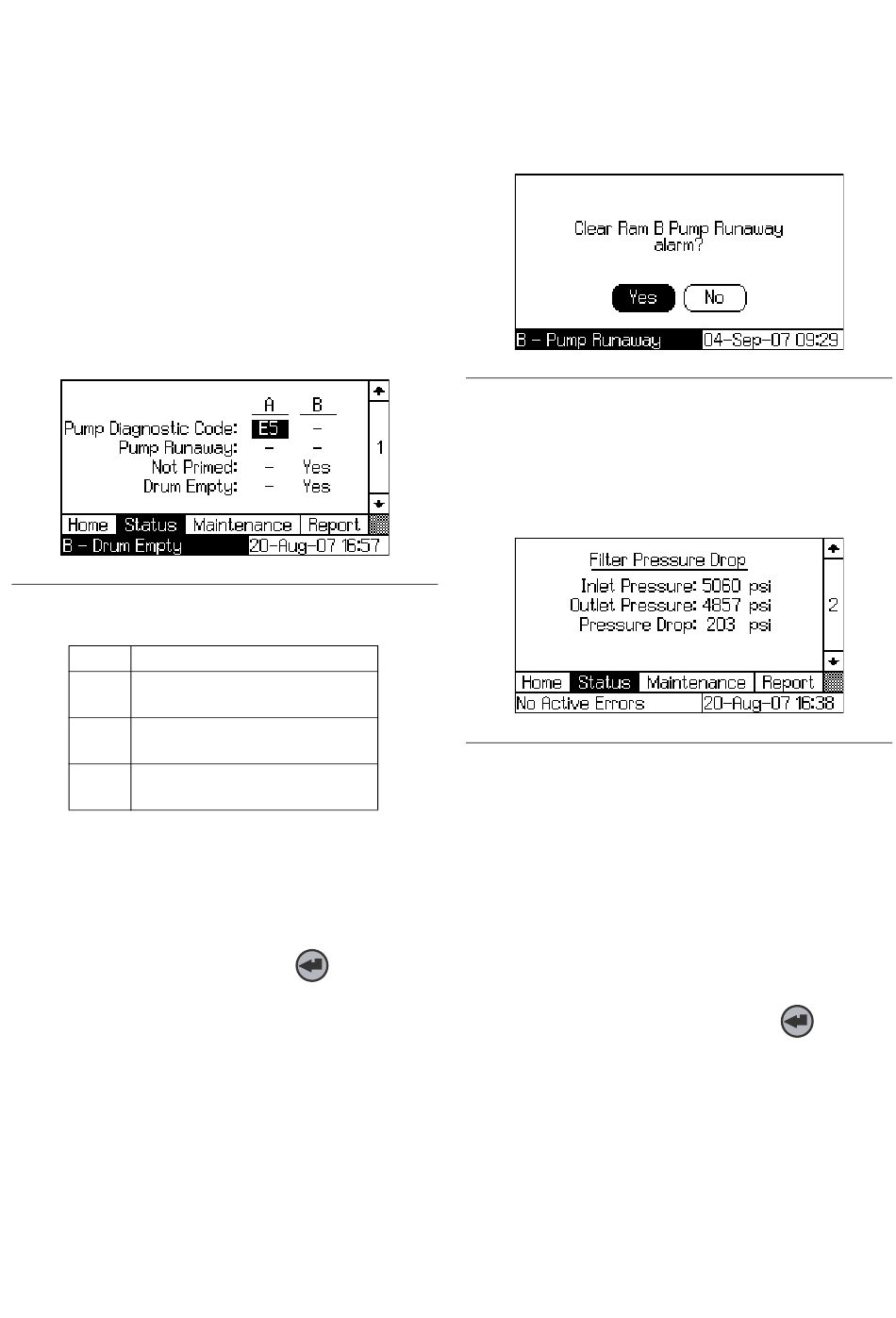

Ecran d'état
Utilisez les touches fléchées left/right (gauche/droite)
pour le déplacement au écrans d'état.
Il existe trois écrans d'état. Utilisez les touches fléchées
up/down (Haut/Bas) pour naviguer entre les trois écrans.
Ecran 1 d'état
Cet écran affiche les informations sur l'état du système
principal et les codes de diagnostic de la pompe en
décrivant toutes les conditions d'erreur détectée.
Voir F . 30 et Tableau 14.
IG
F . 30 : Ecran 1 d'état
IG
Tableau 14 : Codes d'erreur
Code Description
E1 Mouvement de la pompe vers
le haut.
E2 Mouvement de la pompe vers
le bas.
E5 Erreur du capteur de position
du moteur à air comprimé.
Les alarmes de tambour vide ne peuvent pas être
dégagées par l'opérateur ; elle ne peuvent l'être
que lorsque les conditions sont redressées.
Pour supprimer une alarme, naviguez à l'alarme,
appuyez sur la touche Enter (Entrée)
confirmez sur l'écran. Voir F
• L'emballement de la pompe doit toujours être
corrigé par l'opérateur, après que la condition
ait été redressée.
313923B
, puis
. 31.
IG
• Non amorcé peut être soit une alarme soit une Mise
en garde et peut ou non être corrigé par l'opérateur
(si le percuteur inactif entre en Mode d'amorçage,
l'alarme/Mise en garde sera automatiquement
supprimée).
F . 31 : Confirmez la suppression de l'alarme
IG
Ecran 2 d'état
Cet écran affiche la pression d'entrée du filtre du fluide,
la pression de sortie et la chute de pression à travers
le filtre. Voir F . 32.
IG
F . 32 : Ecran 2 d'état
IG
• La Mise en garde de chute basse de la pression
du filtre s'affichera si la chute de pression est en
dessous du point limite pour 10 cycles consécutifs
de la pompe.
• La Mise en garde de chute élevée de la pression
du filtre s'affichera si la chute de pression est en
dessous du point limite pour 10 cycles consécutifs
de la pompe.
• Pour supprimer une alarme, naviguez à l'alarme,
appuyez sur la touche Enter (Entrée)
confirmez sur l'écran.
Écrans opérationnels
, puis
31
