Graco D200 Fonctionnement page 10

Vue d'ensemble
Vue d'ensemble
Description du système
Tout groupe de dosage en tandem comprend deux
percuteurs pneumatiques ayant la même taille.
Chaque percuteur alimente une pompe Check-Mate
et un cylindre dans un tambour de matériau. La pompe
enlève le matériau du tambour et l'amène à travers un
tuyau d'alimentation à un collecteur défini par l'hôte.
Le matériau traverse le collecteur et est envoyé aux
différents dispositifs de distribution.
Lorsqu'un tambour est vide, le système une Répartition
automatique coupant l'alimentation en air à la pompe
sur percuteur vide et activant la pompe sur un
percuteur plein.
Eloignez-vous d'un percuteur inactif vu qu'une
répartition automatique peut survenir sans Mise
en garde. Pour réparer ou ajuster le percuteur,
suivre d'abord les étapes de la Procédure de
dépressurisation à la page 21.
Installation et configuration
du percuteur
1. Installer et configurer les percuteurs individuels
suivant les indications du manuel 313526 (fourni).
REMARQUE :
Voir F . 2 à la page 13 (pour les systèmes de
IG
répartition pneumatiques) et F
(pour les systèmes de répartition électroniques)
à titre d'exemples.
2. Connecter le flexible pneumatique (AC) ou le câble
CAN (X) entre les percuteurs.
10
. 3 à la page 15
IG

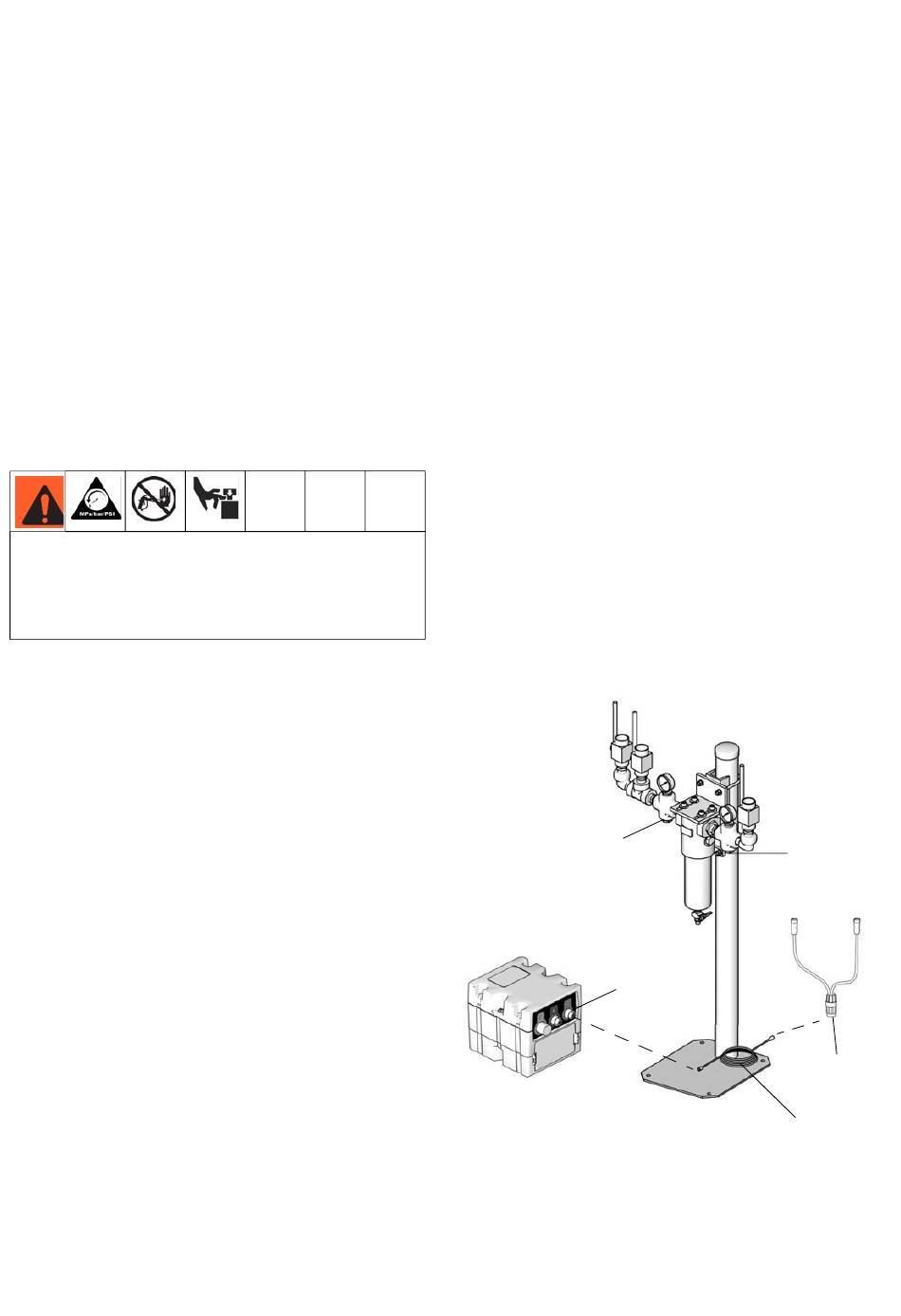

Kit d'Installation du filtre
de fluide
Certains systèmes comprennent un kit de filtre de fluide.
Voir Dimensions du Kit du filtre du fluide sur la
page 34. Assurez-vous que la base du support du filtre
de fluide est au même niveau dans toutes les directions.
Si nécessaire, mettre l'embase de niveau à l'aide de
cales métalliques. Sécurisez la base au plancher en
utilisant des stabilisateurs suffisamment longs pour
empêcher le support du filtre de glisser.
1. Connecter le câble du capteur de pression étiqueté
No 7 au capteur de pression du côte de l'entrée
du filtre.
2. Connecter le côté mâle du répartiteur à l'autre
extrémité du câble du capteur de pression.
3. Connecter l'extrémité du câble du répartiteur
étiqueté No 1 au capteur de pression sur le côté
de l'entrée du filtre.
4. Connecter l'extrémité du câble du répartiteur
étiqueté No 2 au capteur de pression sur le côté
de l'entrée du filtre.
entrée
#7
sortie
#2
répartiteur
câble du capteur de pression
313923B
#1
