Graco D200 Fonctionnement page 21

Fonctionnement de la répartition électronique
REMARQUE :
Ces instructions ont trait aux fonctions du module
d'affichage utilisées dans les systèmes en tandem.
Pour le fonctionnement du percuteur de base et de
la pompe, consultez les manuels fournis.
Procédure de dépressurisation
1. Verrouiller le déclencheur du pistolet/de la vanne.
2. Appuyez sur la touche On/Off (Marche/Arret)
du système.
l'affichage se lira : « Éteindre le système ? »
Sélectionnez Oui pour mettre le système hors
circuit. Voir F . 6.
IG

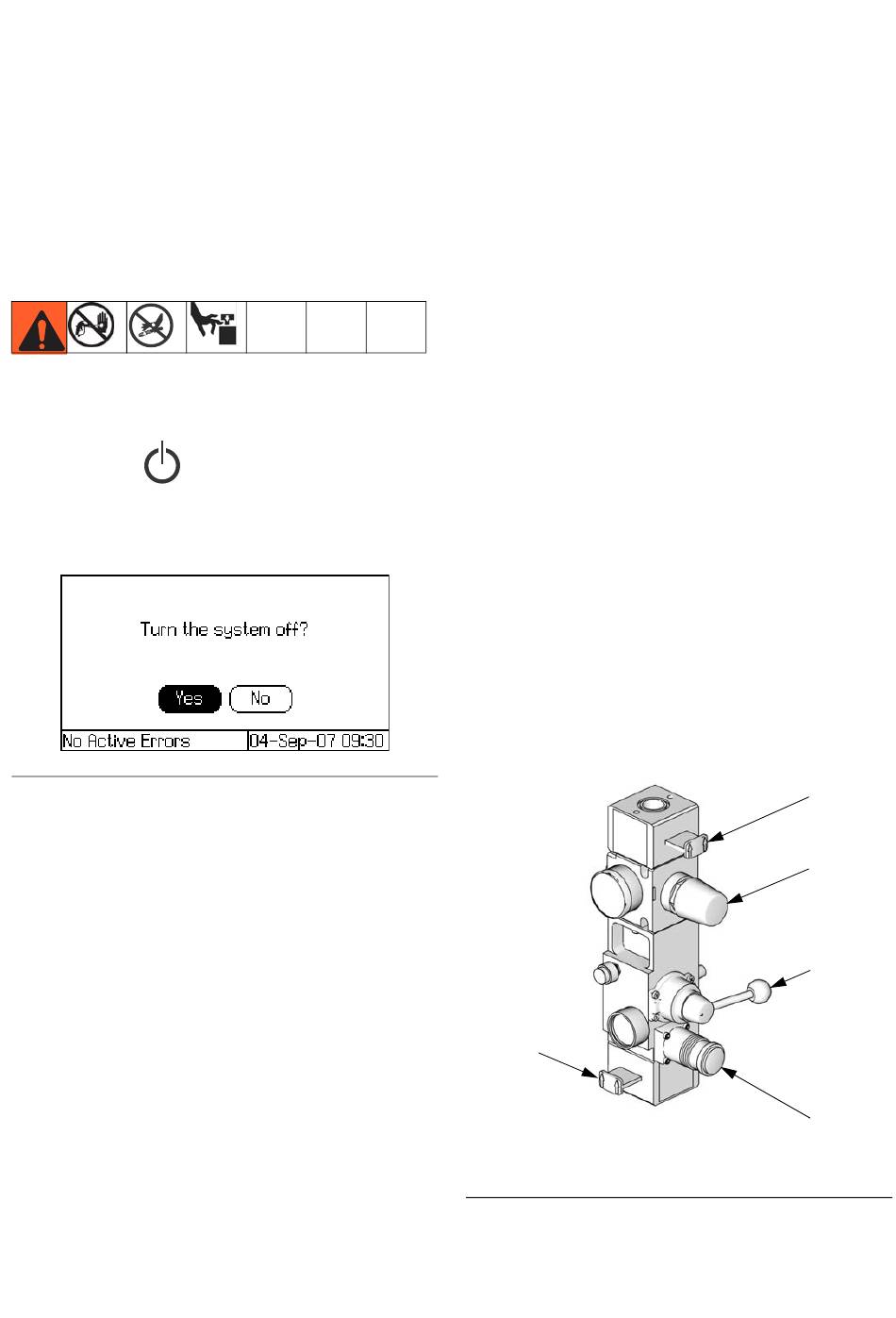

F . 6 : Ecran de Fonction du Système
IG
3. Fermez la vanne glissante du moteur à air (BF)
sur les deux percuteurs A et B.
4. Sur les deux percuteurs A et B, fermer la vanne
de glissière principale d'air (BA). Régler la vanne
de commande du percuteur (BC) à la position
DOWN. L'élévateur descendra lentement.
5. Déverrouiller le déclencheur du pistolet/de la vanne.
6. Maintenir une partie métallique du pistolet/de la
vanne fermement appuyée contre le bord d'un seau
métallique relié à la terre et actionner le pistolet
ou la vanne pour décompresser.
7. Verrouiller le déclencheur du pistolet/de la vanne.
8. Sur les deux percuteurs A et B, ouvrir la vanne
de drainage et/ou la prise de purge de la pompe.
Tenir un récipient prêt à récupérer le produit
d'écoulement.
313923B
Si le système est sur On,
Fonctionnement de la répartition électronique
Si, après avoir suivi les étapes ci-dessus, il semble
que la buse/l'embout de pulvérisation ou le flexible soit
complètement bouché ou que la pression n'ait pas été
totalement relâchée, desserrer tres lentement l'écrou
de fixation du garde-buse ou le raccord d'extrémité
du flexible et dépressuriser progressivement, puis
desserrer complètement. Déboucher ensuite la buse
ou le flexible.
Purger l'équipement avant
de l'utiliser
La pompe a été testée avec une huile légère, purger
la pompe avec un solvant compatible avant de l'utiliser.
Pour éviter de contaminer votre fluide avec de l'huile,
rincez la pompe avec un solvant adapté avant tout
usage. Consultez le manuel de votre pompe pour plus
d'informations sur le rinçage.
Démarrage
1. Sur les deux percuteurs A et B, ouvrez la vanne
glissante principale d'air (BA). Régler la vanne de
commande du percuteur (BC) à la position DOWN.
L'élévateur descendra lentement.
2. Ouvrez la vanne glissante du moteur à air comprimé
(BF) sur les deux percuteurs A et B.
BA
F . 7 : Commandes pneumatiques intégrées
IG
BF
BE
BC
BB
TI10438A
