Graco D200 Fonctionnement page 13

Percuteurs D200 représentés
AA
E
A
S
Y
H

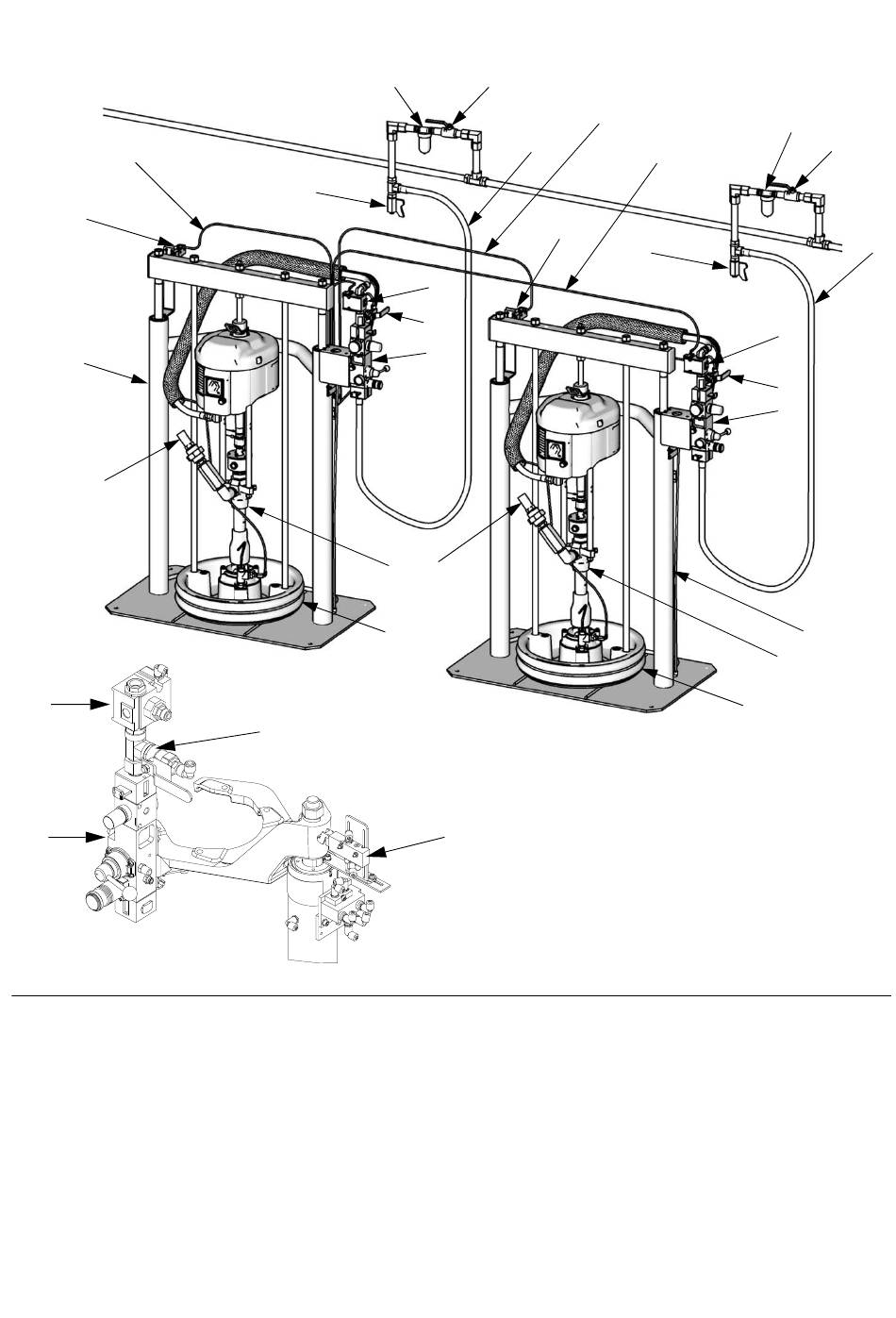

F . 2 : Identification de la composante, Répartition pneumatique
IG
Touche vers F . 2 :
IG
A Percuteur A
B Percuteur B
C Pompe (Percuteurs A et B)
D Cylindre (Percuteurs A et B)
E Interrupteur à maximum (percuteur A et B)
H Régulateur d'air (Percuteurs A et B) ; voir page 11
L Vanne de dérivation (Percuteurs A et B)
S Conduit de fluide (non fourni)
313923B
U
Percuteur S20 représenté
L
V
W
T
Y
L
H
C S
D
E
T Conduit d'air principal (non fourni)
U Vanne de purge du conduit d'air (non fourni)
V Filtre à air (non fourni)
W Vanne d'arrêt de l'air type purge (non fourni)
Y Vanne du solénoïde (percuteur A et B)
AA Câble du Percuteur A à l'Interrupteur à maximum A
AB Câble du Percuteur A à l'Interrupteur à maximum B
AC Câble de répartition principal, du Percuteur A
à l'Electrovanne B
AB
AC
E
U
Vue d'ensemble
V
W
T
Y
L
H
B
C
D
TI11160A
13
