Motor L/R
6/10 mm²
(modellabhängig)
Motor Drive
1,5 mm²

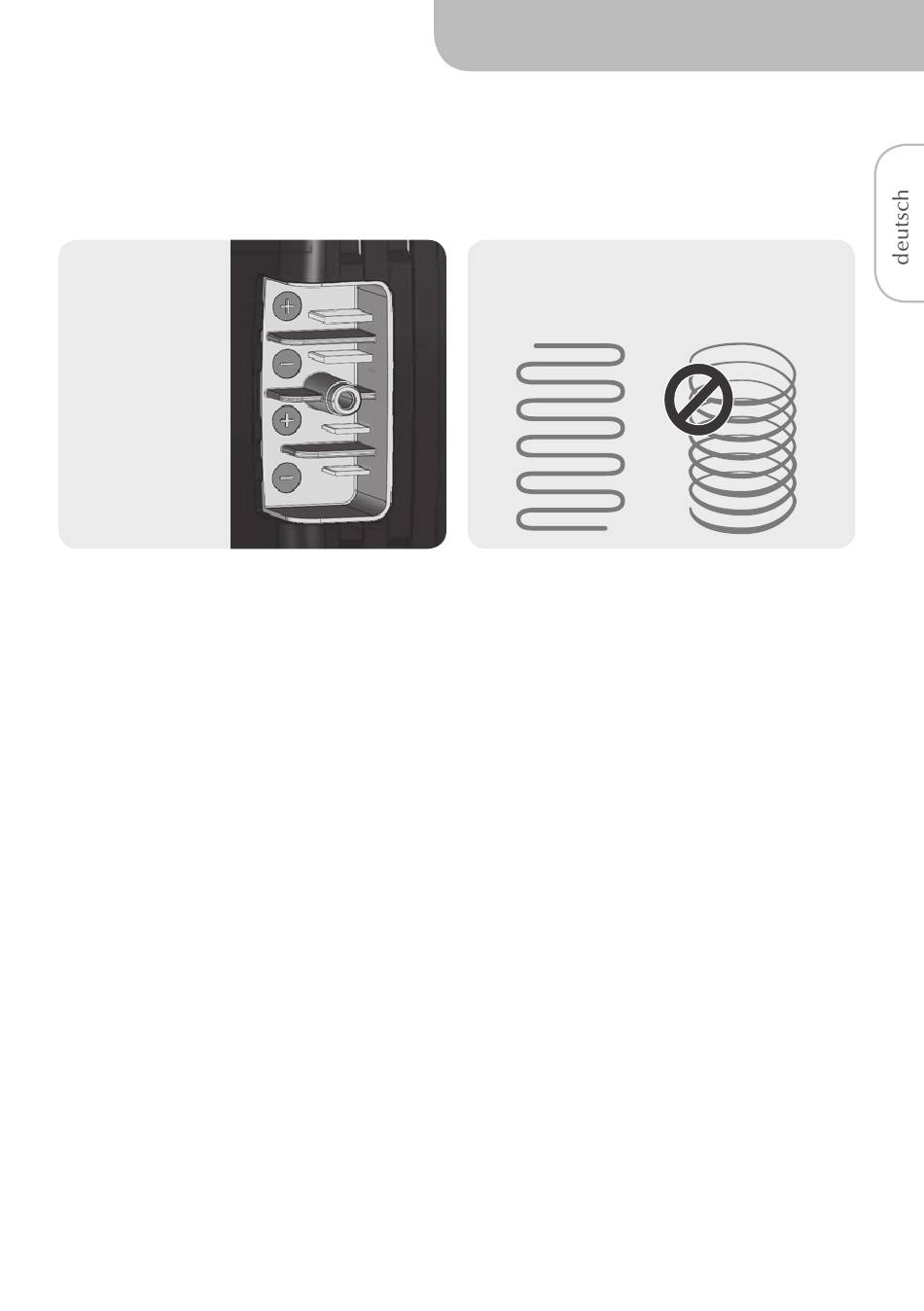

Anschluss Basisstation
Die Kabel an der Basisstation gemäß Anschlussplan
und Farbmarkierung anschließen.
Verwenden Sie zur Verlegung und Befestigung der Kabel
die mitgelieferten Kabelbinder mit Klemmschuhen [14].
Als Schutz vor scharfen Kanten verwenden Sie geeignete
Elektro-Installationsrohre, welche im Fachhandel erhältlich
sind.
} Achtung:
An der Basisstation sind die Kabel immer gemäß
Ihrer Farbe phasenrichtig anzuschließen!
Nun die Batterieanschlusskabel (rot und schwarz) von der
Basissteuerung [03] zur Batterie des Caravans verlegen. Der
integrierte Hauptschalter sollte an einer gut zugänglichen
Stelle montiert werden. Als Schutz vor scharfen Kanten
verwenden Sie auch hier Elektro-Installationsrohre.
Überschüssige Kabel in Buchten legen,
nicht in Schlingen!
Der Abstand zwischen Batterie und Basissteuerung [03]
sollte die Länge der mitgelieferten Kabel nie überschreiten.
Die in der Plus (+) Leitung montierte Streifensicherung
(Einachser: 150 A / Tandem T2 und T4: 175 A) muss sich
vor dem Hauptschalter in Richtung Batterie befinden.
} Achtung:
Sollte die Sicherung ausgelöst haben, ist diese nur
durch eine baugleiche Sicherung zu tauschen.
– Einachser: 150 A
– Tandem: 175 A
Als Letztes die 16 mm² Batterieanschlusskabel (rot und
schwarz) an der Batterie anschließen.
Bei Tandem-Fahrzeugen mit Vierradantrieb verbinden Sie
zum Schluss beide Basissteuerungen [03] mit dem
beigelegten Front-Rear-Kabel [13].
Die Elektroinstallation ist damit abgeschlossen.
