Motor L/R
6/10 mm²
(modellberoende)
Motor Drive
1,5 mm²
Anslutning basstation
Anslut kablarna till basstationen enligt kopplingsschema
och färgmarkering.
Använd de medlevererade buntbanden med klämskor [14]
för dragningen och fastsättningen av kablarna. Använd
lämpliga elinstallationsrör, som kan köpas i fackhandeln,
som skydd mot vassa kanter.
} Observera:
På basstationen ska kablarna alltid anslutas faskorrekt
enligt deras färger!
Dra nu batteriets anslutningskablar (röd och svart) från
basstyrningen [03] till husvagnens batteri. Den integrerade
huvudströmbrytaren bör monteras på ett lättillgängligt
ställe. Använd även här lämpliga elinstallationsrör som
skydd mot vassa kanter.
Avståndet mellan batteriet och basstyrningen [03] bör
aldrig överskrida de medlevererade kablarnas längd.

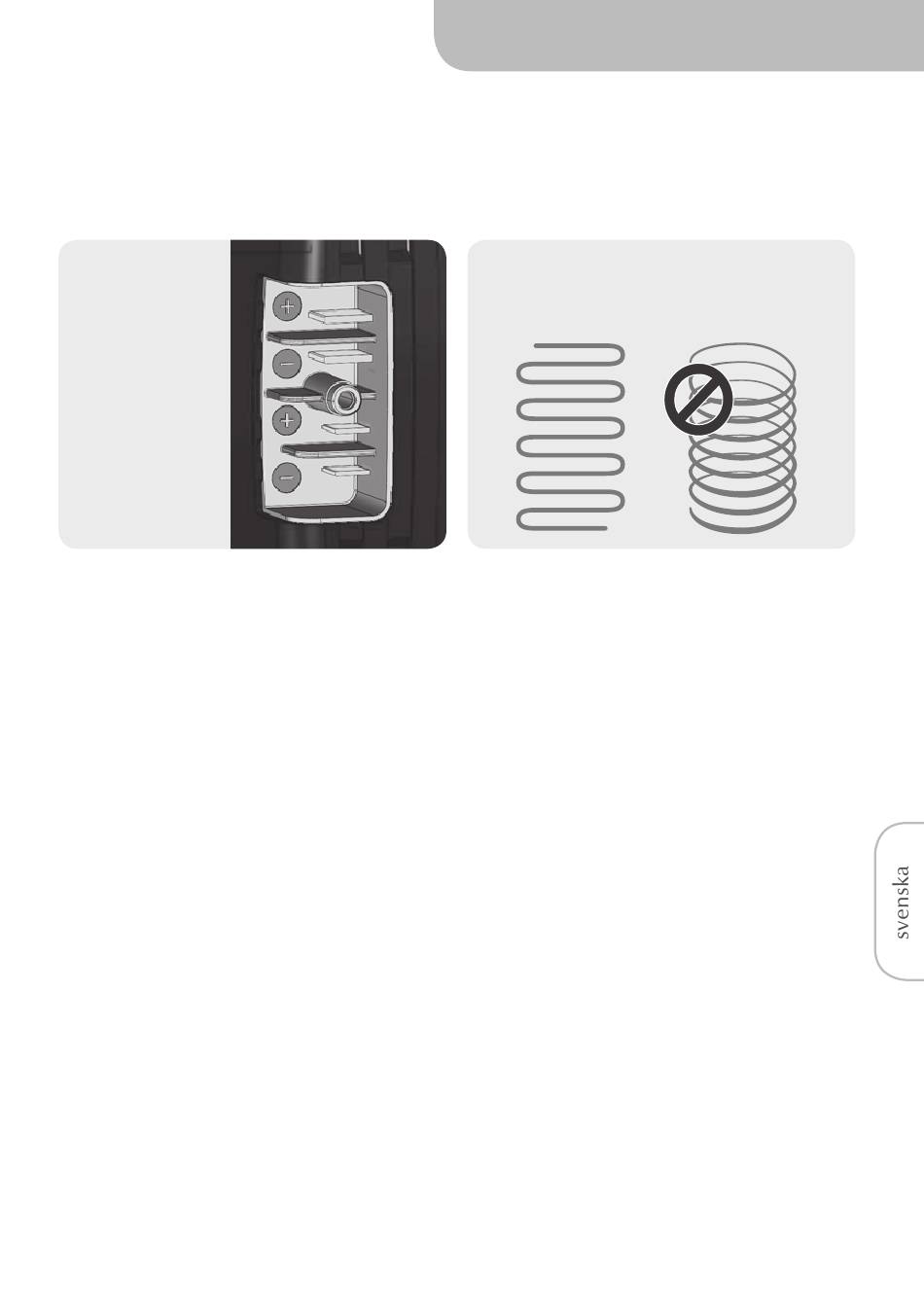

Dra utskjutande kablar i bågar, inte i öglor!
Den lamellsäkring (en axel: 150 A / Tandem T2 och T4: 175
A) som är monterad i plus (+)-ledningen måste befinna sig
framför huvudströmbrytaren i batteriets riktning.
} Observera:
Om säkringen går får den endast bytas mot en
identisk säkring.
– En axel: 150 A
– Tandem: 175 A
Anslut till slut 16 mm²-batterianslutningskablarna
(röd och svart) till batteriet.
Anslut på Tandem-fordon med fyrhjulsdrift till slut
båda basstyrningarna [03] med den medlevererade
Front-Rear-kabeln [13].
Elinstallationen är därmed avslutad.
57
Installation av elsystemet
