7
FONCTIONNEMENT
48
N O T I C E D ' I N S T R U C T I O N | TiM781
3.
Cliquer de nouveau sur le rectangle de marquage.
SOPAS supprime le rectangle de marquage et relie alors les deux rectangles les
plus proches à une nouvelle ligne.
Faire pivoter un couple de champs autour de l'axe médian
Pour adapter la position d'un couple de champ dans SOPAS aux conditions sur
place du point de vue de l'utilisateur, entrer l'angle de rotation dans le champ
0,0° et valider. Le signe négatif « - » engendre une rotation vers le droite.
Générer un reference contour field
Dans chaque jeu de champs, un champ choisi peut être désigné comme reference
contour field.
Ce dernier peut être utilisé pour le contrôle des contours. Cela permet de vérifier si
l'arrière-plan est correctement identifié. Lorsque l'appareil est recouvert ou s'il a été
tourné, il est possible que cela n'est plus le cas.
Une stratégie d'évaluation commune est utilisée pour tous les reference contour fields
(durée d'évaluation et taille du masquage).

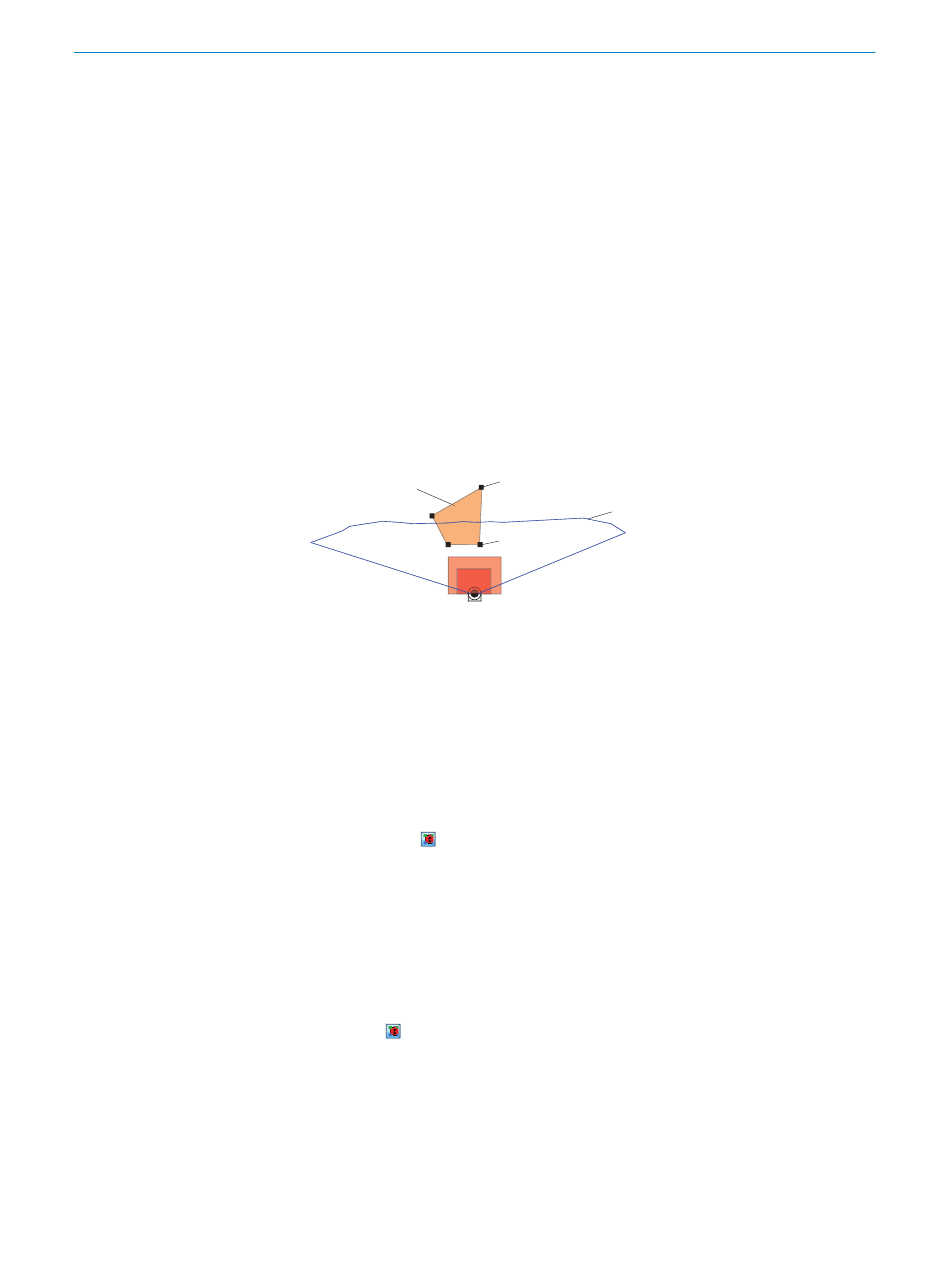

1
Contour as reference field
Champ de contour de référence
1
Point terminal du champ
2
Ligne de balayage
3
Point de départ du champ
4
1.
Choisir le champ désiré dans le jeu de champs.
2.
Sous Sélection de champ, cocher reference contour field.
3.
Supprimer les deux points de champ les plus proches de l'appareil.
4.
Marquer les deux points de champ restant et les faire sortir de la zone de contour
de référence souhaitée.
5.
Utiliser le bouton
Pour la configuration pour passer à la configuration des
points de départ du reference contour field.
Les points de départ du champ doivent se trouver entre la ligne de balayage et
l'appareil, de façon à ce que la ligne de balayage scrute l'espace situé entre les
points de départ et de fin du reference contour field.
6.
Selon la géométrie souhaitée pour le reference contour field, créer des points
supplémentaires entre l'appareil et le reference contour field. Les points de départ
et de fin du reference contour field devraient se situer à environ 20 cm les uns
des autres.
Utiliser le bouton
pour passer des points de départ aux points de fin du reference
contour field pour les éditer. Les points actifs passent alors au vert clair, les points
inactifs au vert foncé.
2
Field end point
3
Scan line
4
Field start point
8024232/1ONO/2024-09-25 | SICK
Sujet à modification sans préavis
