3.6.7 Portée
3.6.8

Les valeurs du RSSI

20 N O T I C E D ' I N S T R U C T I O N | TiM781

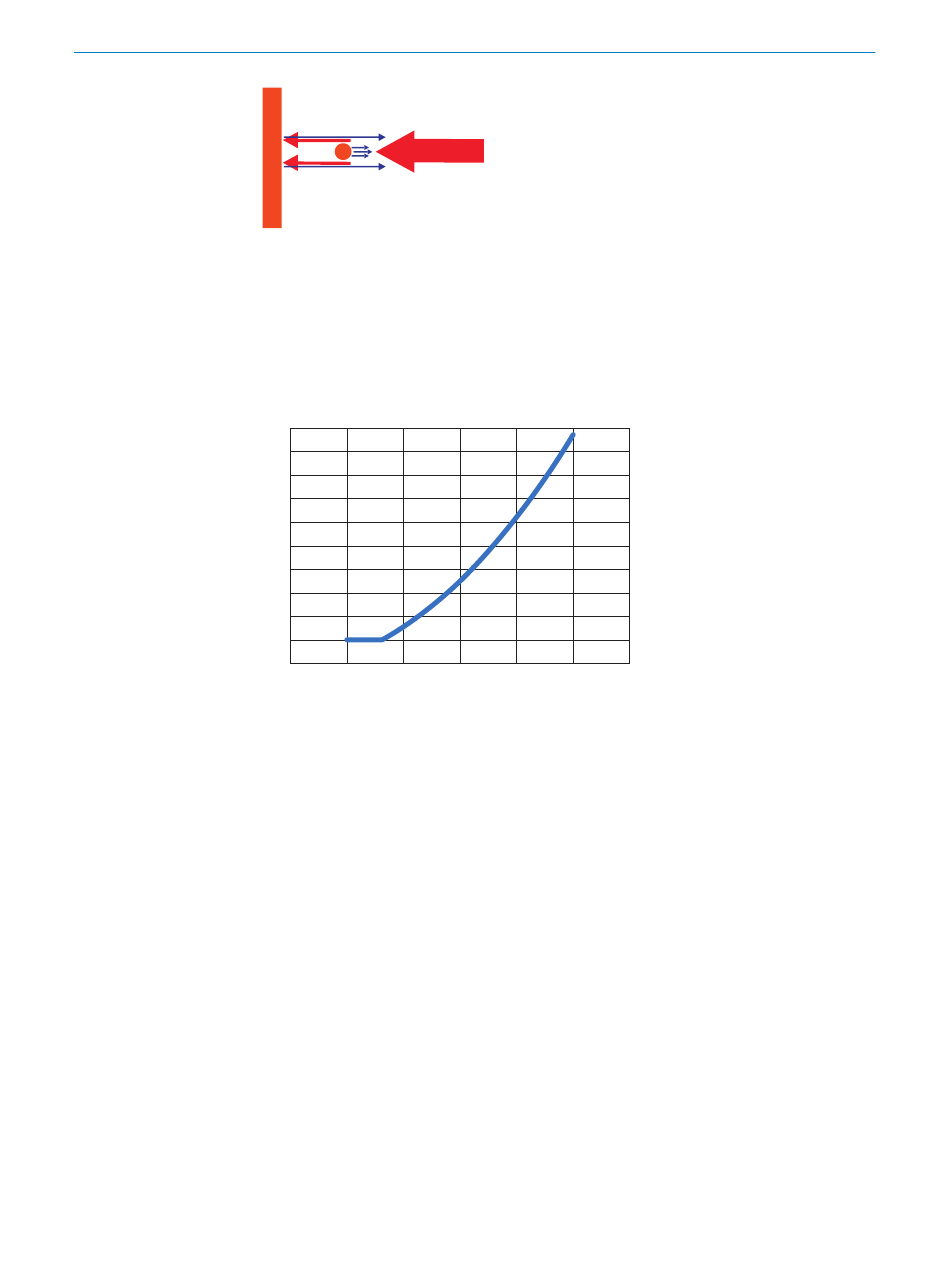

Illustration 10 : Objet plus petit que le diamètre du faisceau laser
La portée de l'appareil dépend donc en partie de la réémission des objets à détecter.
Plus une surface réfléchit correctement le rayonnement vers l'appareil, plus étendue
sera la portée de l'appareil.
1
Object remission in %
100
90
80
70
60
50
40
30
20
10
0
0 5 10
(16.4) (32.8)
Illustration 11 : Portée en fonction de la réémission de l'objet
Réémission de l'objet en pour cent
1
Plage de mesure en mètres (pieds)
2
RSSI (Received Signal Strength Indicator) est une indication de la puissance de récep‐
tion de chaque point de mesure. Les valeurs RSSI ont une résolution de 8 bits avec
des valeurs entières de 0 à 254, 0 correspondant à l'absence de signal reçu et 254 au
signal le plus fort.
L'évolution de cette valeur n'est pas linéaire et n'est pas étalonnée. Les petites intensi‐
tés de signal sont représentées dans une plus grande plage de valeurs que les grandes
intensités de signal.
Outre la réflexion diffuse de l'objet à mesurer, l'angle d'incidence du faisceau de
mesure, les lumières parasites, la température, cette valeur sans unité dépend égale‐
ment de la distance.
Les valeurs de RSSI peuvent varier légèrement entre les différents appareils et pendant
la durée de vie du capteur.
15 20 25 30
(49.2) (65.6) (82.0) (98.4)
Measuring range in m (ft)
2
