6.2 Schéma des composantes électriques pour la mise en service
8024232/1ONO/2024-09-25 | SICK
Sujet à modification sans préavis
1
System
Controller
8
U
7
9 ß
= =

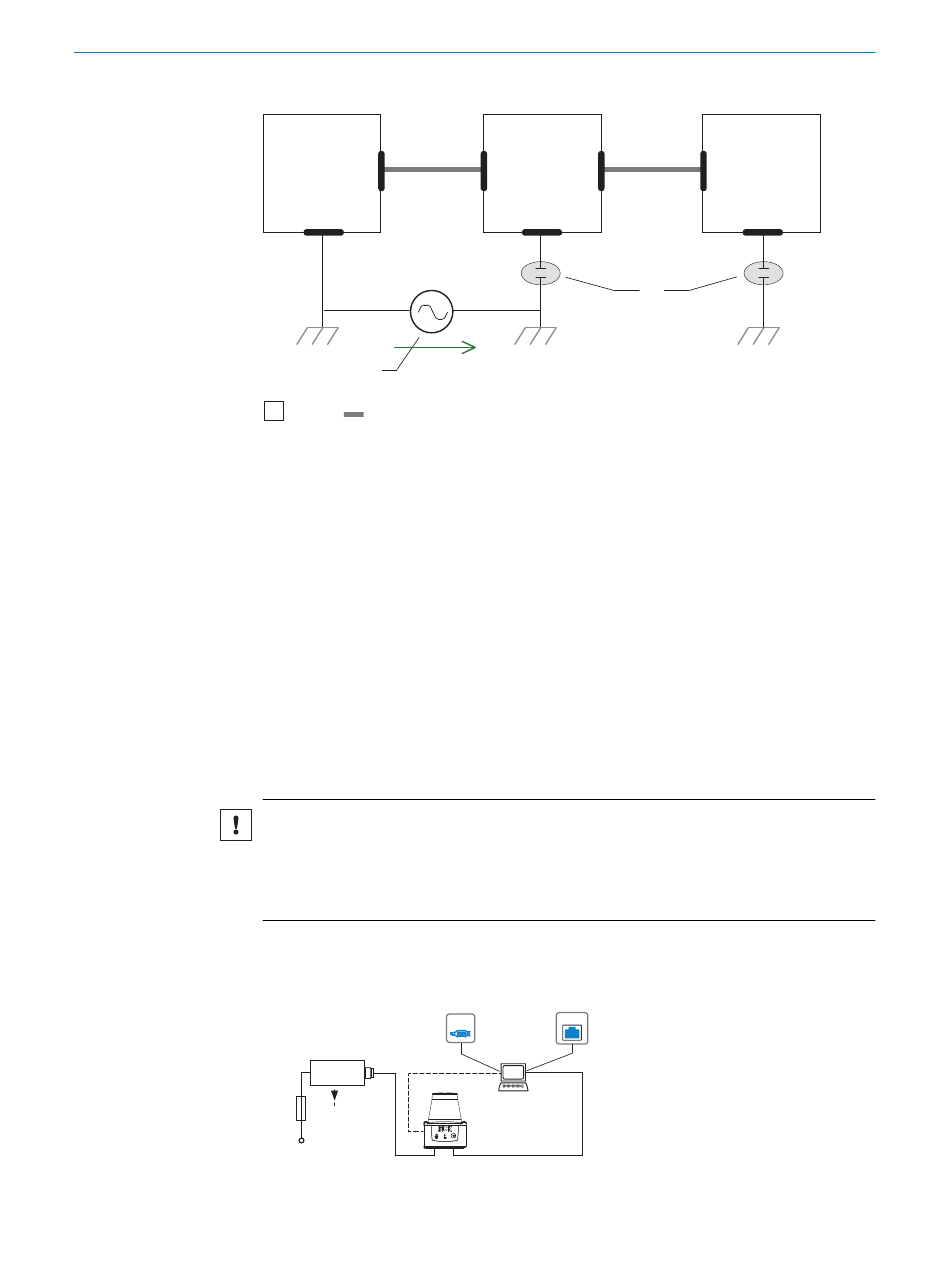

Illustration 19 : Exemple : prévention des courants de compensation de potentiel dans l'ensem‐
ble d'appareils par le montage isolé de l'appareil
Commande de l'installation
1
Appareil
2
Alimentation électrique
3
Point de mise à la terre 3
4
Montage isolé
5
Point de mise à la terre 2
6
Différence de potentiel de terre
7
Point de mise à la terre 1
8
Boîtier métallique
9
Câble électrique blindé
ß
Les boucles de terre sont évitées efficacement, même en cas de fortes différences de
potentiel de terre. Plus aucun courant de compensation ne traverse les blindages de
câble et les boîtiers métalliques.
IMPORTANT
L'alimentation électrique de l'appareil et les périphériques raccordés doivent également
fournir l'isolation nécessaire.
Il est possible qu'un potentiel apparaisse entre les boîtiers métalliques isolés et le
potentiel de terre local.
TiMxxx-21xxxxx
„USB 2.0"
Connection
box
TiM
Fuse
SYNC/
0,8A/T
Device Ready
DC 9 ... 28 V
„Power/Out"
Illustration 20 : raccordement "Power, I/O": avec connecteur mâle M12, 12 pôles, codé A ;
raccordement "Ethernet": connecteur femelle M12, 4 pôles, codé D
INSTALLATION ÉLECTRIQUE
2
SICK
Device
6
Ethernet Ethernet
USB USB
SOPAS SOPAS
Configuration
Diagnosis
Driver for request of
measurement values
and further data
processing
„Ethernet"
3
Power Supply
5
4
