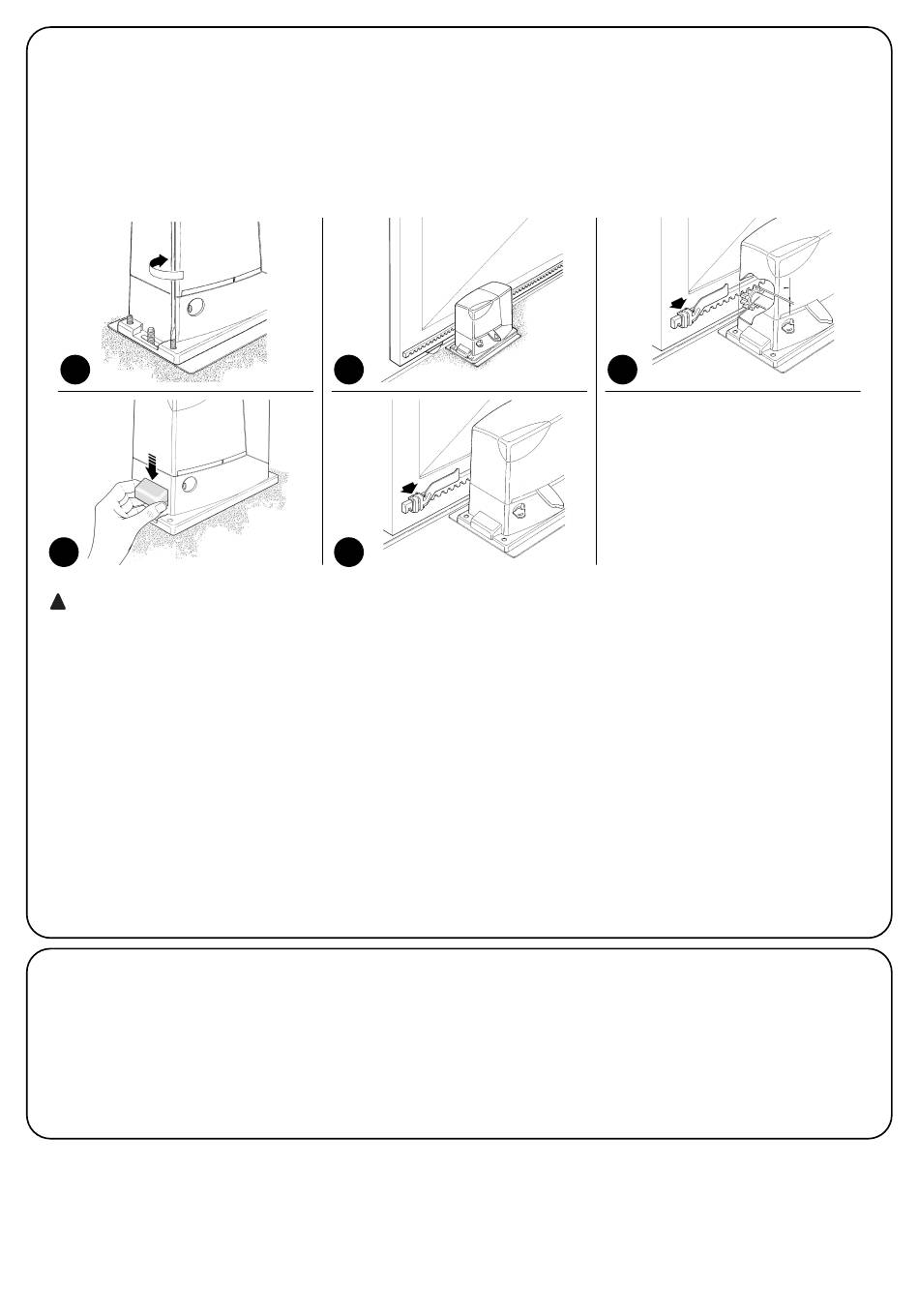

Si la cremallera está instalada, una vez fijado el motorreductor, ajuste los pasadores de regulación, como muestra la figura 8 para colocar el
piñón de ROAD200 a la altura justa dejando 1÷2 mm de juego desde la cremallera.
Por el contrario, para fijar la cremallera:
6. Desbloquee el motorreductor tal como indicado en el párrafo "Desbloqueo y movimiento manual" en el capítulo "Instrucciones y adver-
tencias destinadas al usuario del motorreductor ROAD"
7. Abra completamente la puerta, apoye sobre el piñón el primer tramo de cremallera y controle que el comienzo de la cremallera corres-
ponda al comienzo de la puerta, tal como muestra la figura 9. Controle que entre el piñón y la cremallera haya un juego de 1÷2mm, des-
pués fije la cremallera a la hoja utilizando los elementos adecuados.
8
11
!
Para evitar que el peso de la hoja pueda cargar sobre el motorreductor es importante que entre la cremallera y el piñón haya
un juego de 1÷2mm tal como muestra la figura 10.
8. Haga deslizar la hoja y utilice siempre el piñón como referencia para fijar los demás elementos de la cremallera.
9. Corte la parte excedente del último tramo de la cremallera.
10. Abra y cierre varias veces la puerta, comprobando que la cremallera se deslice alineada al piñón con una desalineación máxima de 5mm
mm y que a todo lo largo se haya respetado un juego de 1÷2 mm entre el piñón y la cremallera.
11. Apriete con fuerza las tuercas de fijación del motorreductor a fin de que quede fijado firmemente al piso; cubra las tuercas de fijación
con las tapas correspondientes, figura 11.
12. Fije con los tornillos sin cabeza correspondientes los soportes de fin de carrera de "Apertura" y de "Cierre" en los extremos de la cre-
mallera, véase la figura 12. Tenga en cuenta que cuando se activan los fines de carrera, la puerta se moverá otros 2÷3 cm, por lo que
se aconseja colocar los soportes de fin de carrera dejando un margen oportuno en los topes mecánicos.
13. Bloquee el motorreductor tal como indicado en el párrafo "Desbloqueo y movimiento manual" en el capítulo "Instrucciones y adverten-
cias destinadas al usuario del motorreductor ROAD".
3.3) Instalación de los diferentes dispositivos
Instale los demás dispositivos siguiendo las instrucciones corres-
pondientes. Controle en el párrafo "3.5 Descripción de las conexio-
nes eléctricas" y en la figura 1, los dispositivos que pueden conec-
tarse a ROAD200.
94
9
12
10
