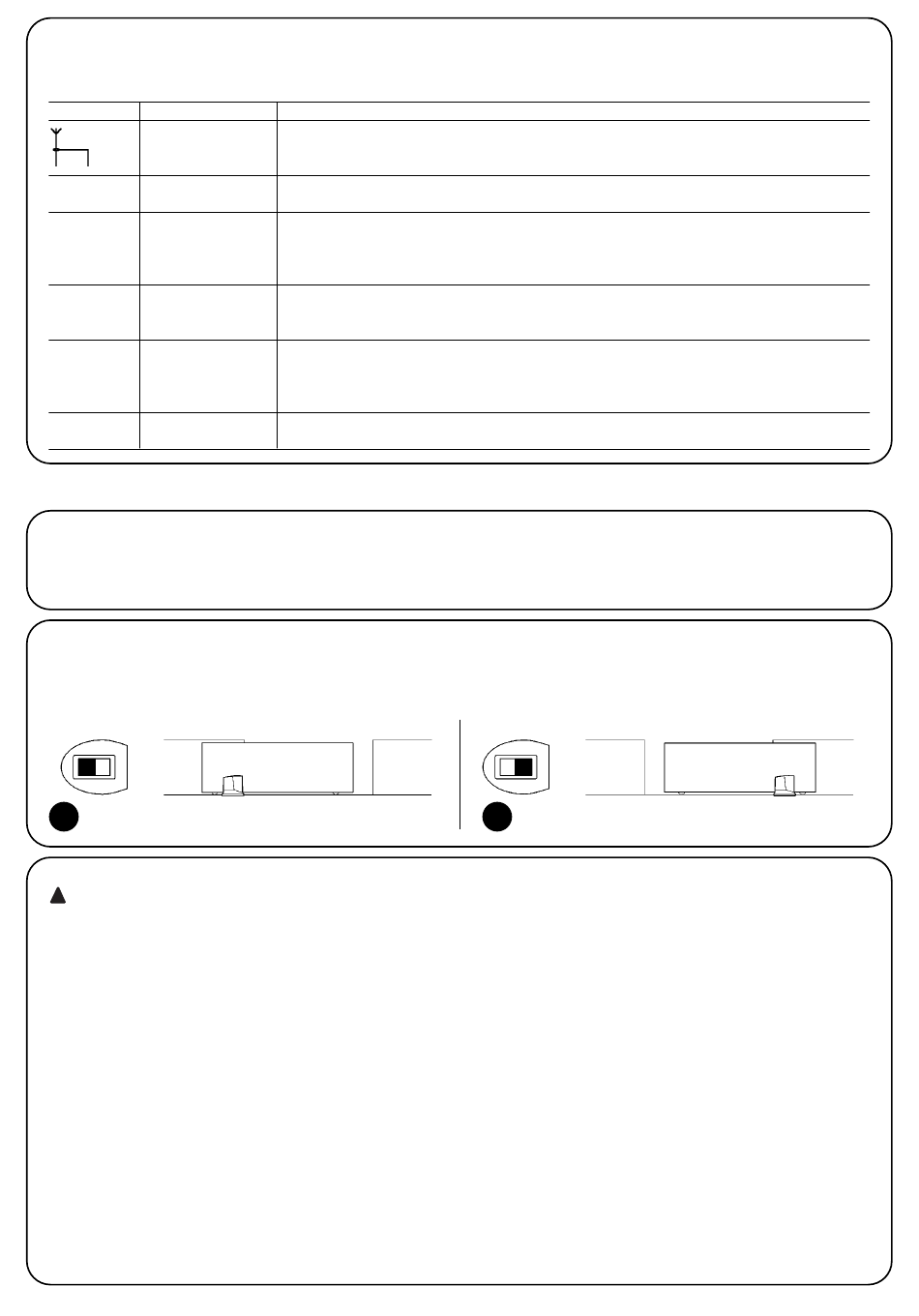

3.5) Descripción de las conexiones eléctricas
En este párrafo hay una breve descripción de las conexiones eléctricas; otras informaciones en el párrafo "7.3 Instalación y desinstalación de dis-
positivos".
Bornes
Función
Antena
1 - 2
Paso a paso
3 - 4
Stop
1 - 5
Fotocélula
4 - 6
Fototest
7 - 8
Luz intermitente
4) Controles finales y puesta en marcha
Antes de comenzar el control y de poner en marcha la automatiza-
ción, se aconseja colocar la puerta en la mitad de su carrera para
que pueda abrirse o cerrarse libremente.
4.1) Selección de la dirección
De acuerdo con la posición del motorreductor respecto de la puer-
ta, es necesario elegir la dirección de la maniobra de apertura; si
para abrirse la hoja debe moverse hacia la izquierda, desplace el
16
4.2) Conexión de la alimentación
!
La conexión de la alimentación a ROAD200 debe ser
hecha por personal técnico experto y cualificado que
posea los requisitos exigidos y respetando las normas,
leyes y reglamentos.
Ni bien se conecta la tensión a ROAD200, se aconseja realizar algu-
nos controles sencillos:
1. Controle que el led OK destelle regularmente con una frecuencia
de un destello por segundo.
2. Controle que el motor no accione el movimiento de la puerta y
que la luz de cortesía esté apagada.
Si así no fuera, se aconseja apagar inmediatamente la alimentación
de la central y controlar más detenidamente las conexiones eléctri-
cas.
Otras informaciones útiles para la búsqueda y el diagnóstico de las
averías se encuentran en el capítulo "7.6 Solución de los problemas"
96
entrada de conexión de la antena para radiorreceptor. La antena está incorporada en LUCY B,
como alternativa es posible utilizar una antena exterior o dejar el trozo de cable presente en el
borne, que funciona como antena.
entrada para dispositivos que controlan el movimiento; es posible conectar contactos tipo
"Normalmente Abierto".
entrada para los dispositivos que bloquean o detienen la maniobra que se está ejecutando; con
soluciones oportunas pueden conectarse en la entrada contactos tipo "Normalmente Cerrado",
"Normalmente Abierto" o un dispositivo de resistencia constante. Para más informaciones sobre
STOP véase el párrafo "7.3.1 Entrada STOP".
entrada para los dispositivos de seguridad tales como las fotocélulas.
Es posible conectar contactos tipo "Normalmente Cerrado". Para más informaciones sobre
FOTOCÉLULA véase el párrafo "7.3.2 Fotocélulas"
cada vez que se activa una maniobra se controlan todos los dispositivos de seguridad y sólo si el
test es positivo comienza la maniobra. Esto es posible utilizando un tipo de conexión especial; los
transmisores de las fotocélulas "TX" están alimentados por separado de los receptores "RX".
Para más informaciones sobre la conexión véase el párrafo "7.3.2 Fotocélulas".
en esta salida es posible conectar una luz intermitente NICE "LUCY B" con una bombilla de 12V 21W
tipo automóvil. Durante la maniobra parpadea con una frecuencia de 0,5s encendida y 0,5s apagada
Descripción
selector hacia la izquierda, tal como indicado en la figura 16, si para
abrirse la puerta debe moverse hacia la derecha, coloque el selector
hacia la derecha, tal como indicado en la figura 17.
17
