4.3) Apprendimento lunghezza dell'anta
È necessario far riconoscere alla centrale le posizioni di apertura e
chiusura del cancello; in questa fase viene rilevata la lunghezza del-
l'anta dal finecorsa di chiusura a quello di apertura, necessaria per il
calcolo dei punti di rallentamento ed il punto di apertura parziale.
Oltre alle posizioni, in questa fase viene rilevata e memorizzata la
configurazione dell'ingresso STOP e la presenza o meno del colle-
gamento in modalità "Fototest" dell'ingresso FOTO.

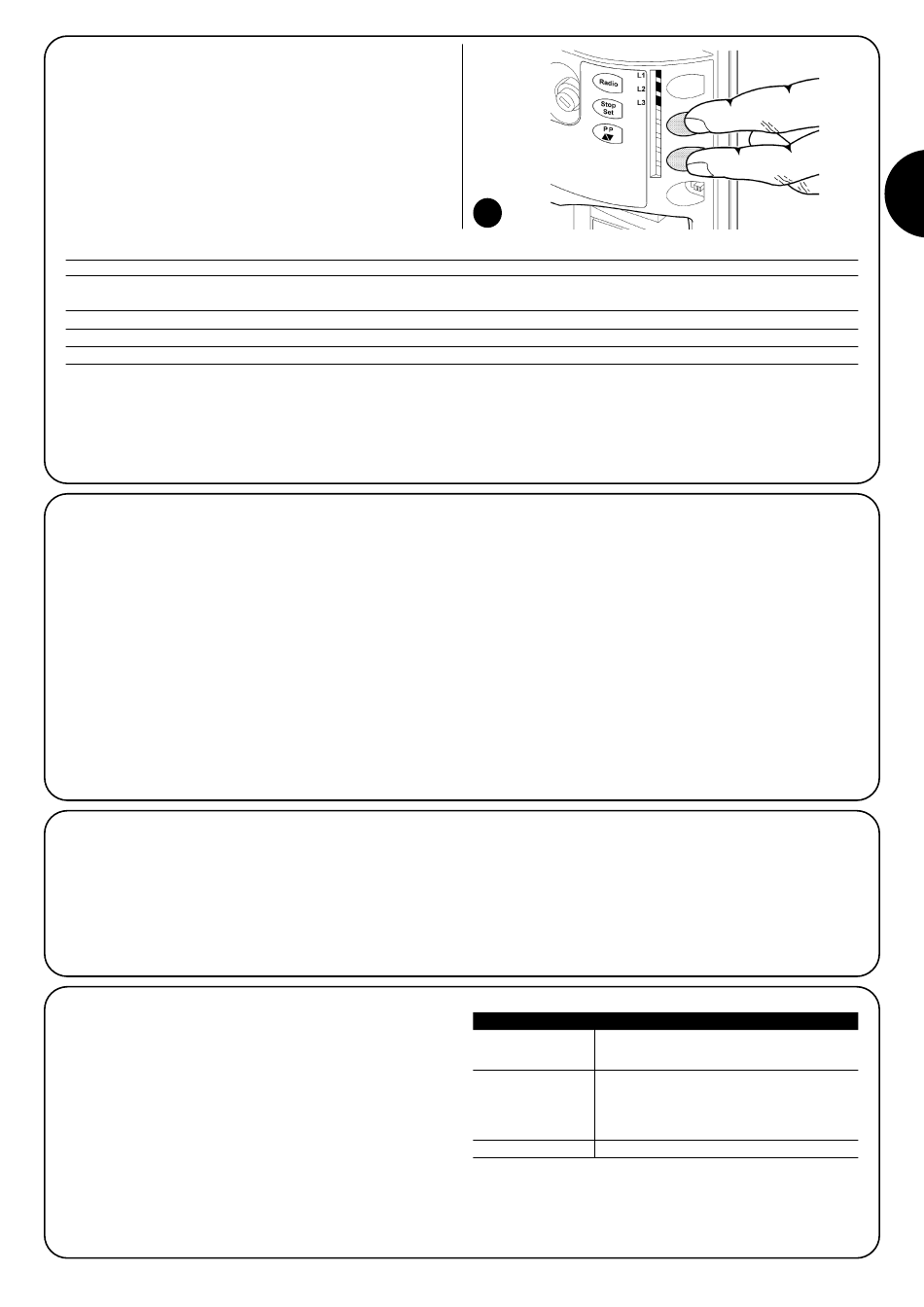

1. Premere e tenere premuti i tasti [▲▼] e [Set]
2. Rilasciare i tasti quando inizia la manovra (dopo circa 3s)
3. Verificare che la manovra in corso sia una chiusura, altrimenti premere il tasto [STOP] e controllare con maggior attenzione il paragrafo
"4.1 Selezione della direzione"; poi ripetere dal punto 1.
4. Attendere che la centrale esegua la fase di apprendimento: chiusura, apertura e richiusura del cancello.
5. Premere il tasto [PP] per eseguire una manovra completa di apertura.
6. Premere il tasto [PP] per eseguire la chiusura.
Se tutto questo non avviene occorre spegnere immediatamente l'alimentazione alla centrale e controllare con maggiore attenzione i collega-
menti elettrici. Se al termine dell'apprendimento i LED L2 e L3 lampeggiano significa che c'è un errore; vedere il paragrafo "7.6 Risoluzioni
dei problemi".
La fase di apprendimento della lunghezza dell'anta e della configurazione degli ingressi STOP e FOTO può essere rifatta in qualsiasi momen-
to anche dopo l'installazione (ad esempio se viene spostata una delle staffe finecorsa); basta ripeterla dal punto 1.
4.4) Verifica del movimento del cancello
Dopo l'apprendimento della lunghezza dell'anta è consigliabile effet-
tuare alcune manovre per verificare il corretto movimento del can-
cello.
1. Premere il tasto [PP] per comandare una manovra di "Apre";
verificare che l'apertura del cancello avvenga regolarmente senza
variazioni di velocità; solo quando l'anta è tra 50 e 30cm dal fine-
corsa di apertura dovrà rallentare e fermarsi, per intervento del
finecorsa, a 2÷3cm dall'arresto meccanico di apertura.
2. Premere il tasto [PP] per comandare una manovra di "Chiude";
verificare che la chiusura del cancello avvenga regolarmente sen-
za variazioni di velocità; solo quando l'anta è tra 70 e 50cm dal
finecorsa di chiusura dovrà rallentare e fermarsi, per intervento
del finecorsa, a 2÷3cm dall'arresto meccanico di chiusura.
3. Durante le manovra verificare che il lampeggiante effettui i lam-
peggi con periodi di 0,5s acceso e 0,5s spento.
4.5) Funzioni preimpostate
La centrale di controllo di ROAD200 dispone di alcune funzioni pro-
grammabili, di fabbrica queste funzioni vengono regolate in una confi-
gurazione che dovrebbe soddisfare la maggior parte delle automazioni;
comunque le funzioni possono essere cambiate in qualsiasi momento
attraverso una opportuna procedura di programmazione, a questo sco-
po vedere paragrafo "7.2 Programmazioni".
4.6) Ricevitore radio
Per il comando a distanza di ROAD200, sulla centrale di controllo, è
incorporata una ricevente radio che opera alla frequenza di 433.92
MHz compatibile con le seguenti tipologie di trasmettitori:
Poiché il tipo di codifica è diverso, il primo trasmettitore inserito
determina anche la tipologia di quelli che si potranno inserire in
seguito. Possono essere memorizzati fino a 160 trasmettitori.
18
4. Effettuare varie manovre di apertura e chiusura con lo scopo di
evidenziare eventuali difetti di montaggio e regolazione o altre
anomalie come ad esempio punti con maggior attrito.
5. Verificare che il fissaggio del motoriduttore ROAD200, della cre-
magliera e delle staffe di finecorsa siano solidi, stabili ed adegua-
tamente resistenti anche durante le brusche accelerazioni o
decelerazioni del movimento del cancello
Tabella 4: trasmettitori
FLO
FLO1 – FLO2 – FLO4
VERY VE
FLOR
FLOR1 – FLOR2 – FLOR4
VERY VR
ERGO1 – ERGO4 – ERGO6
PLANO1 – PLANO4 – PLANO6
SMILO
SM2 – SM4
I
31
