3) Installation
!
L'installation de ROAD200 doit être effectuée par du personnel qualifié, dans le respect des lois, des normes et des règle-
ments ainsi que de toutes les instructions de ce manuel.
3.1) Contrôles préliminaires
Avant de continuer l'installation de ROAD200 il faut effectuer les
contrôles suivants:
• Vérifier que tout le matériel à utiliser est en excellent état, adapté à
l'usage et conforme aux normes.
• Vérifier que la structure du portail est adaptée pour être équipée
d'un automatisme.
• Vérifier que le poids et les dimensions du portail rentrent dans les
limites d'utilisation indiquées au chapitre "2.1 Limites d'utilisation".
• Vérifier, en comparant avec les valeurs figurant dans le chapitre "8
Caractéristiques techniques", que la friction statique (c'est-à-dire
la force nécessaire pour mettre le portail en mouvement) est infé-
rieure à la moitié du "Couple maximum" et que la friction dyna-
mique (c'est-à-dire la force nécessaire pour maintenir le portail en
mouvement) est inférieure à la moitié du "Couple nominal"; on
conseille une marge de 50% sur les forces car les conditions cli-
matiques adverses peuvent faire augmenter les frictions.
• Vérifier que dans la course du portail, aussi bien en fermeture qu'en
ouverture, il n'y a pas de points présentant une plus grande friction.
• Vérifier que le portail ne risque pas de dérailler et de sortir des rails
de guidage.
• Vérifier la robustesse des butées mécaniques de limitation de la
course en contrôlant qu'il n'y a pas de déformations même en cas
de heurt violent du portail sur la butée.
• Vérifier que le portail est bien équilibré, c'est-à-dire qu'il ne doit
pas bouger s'il est laissé arrêté dans une position quelconque.
• Vérifier que la zone de fixation de l'opérateur n'est pas sujette à inondation;
éventuellement, monter l'opérateur suffisamment soulevé par rapport au sol.

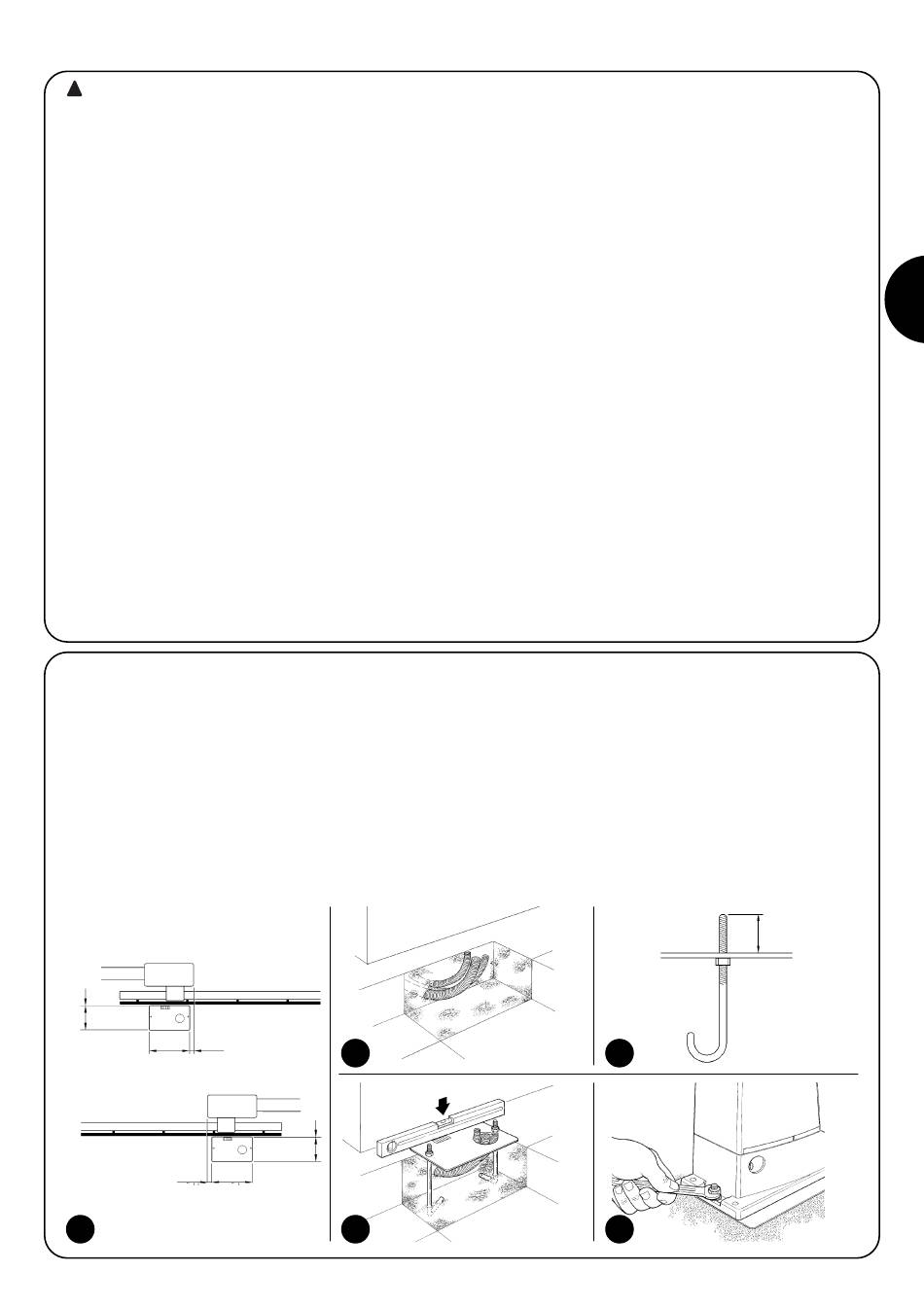

3.2) Fixation de l'opérateur
Si la surface d'appui existe déjà, la fixation de l'opérateur doit être effectuée directement sur la surface en utilisant des moyens adéquats par
exemple avec des chevilles à expansion. Autrement, pour fixer l'opérateur:
1. Creuser un trou de fondation de dimensions adéquates en suivant les mesures indiquées dans la Figure 3
2. Prévoir un ou plusieurs conduits pour le passage des câbles comme dans la Figure 4
3. Assembler les deux agrafes sur la plaque de fondation en plaçant un écrou en dessous et un au-dessus de la plaque; l'écrou sous la plaque
doit être vissé à fond comme dans la figure 5 de manière que la partie filetée de l'agrafe dépasse d'environ 25÷35 mm au-dessus de la plaque.
4. Effectuer la coulée en ciment et avant qu'il commence à prendre, mettre la plaque de fondation en respectant les distances indiquées
dans la figure 3; vérifier qu'elle est parallèle au portail et parfaitement de niveau. Attendre la prise complète du ciment.
5. Enlever les 2 écrous sur le dessus de la plaque puis y poser l'opérateur; vérifier qu'il est parfaitement parallèle au portail puis visser légè-
rement les 2 écrous et les rondelles fournies comme dans la figure 7.
0÷10
192
0÷50
330
0÷50
3
4
0÷10
192
330
6
• Vérifier que la zone de fixation de l'opérateur permet la manœuvre
de débrayage de manière facile et sûre.
• Vérifier que les points de fixation des différents dispositifs se trou-
vent dans des endroits à l'abri des chocs et que les surfaces sont
suffisamment solides.
• Éviter que les parties de l'automatisme puissent être immergées
dans l'eau ou dans d'autres substances liquides.
• Ne pas placer ROAD200 à proximité de flammes ou de sources de
chaleur, dans des atmosphères potentiellement explosives, parti-
culièrement acides ou salines; cela pourrait endommager
ROAD200 et causer des problèmes de fonctionnement ou des
situations de danger.
• Si le portail coulissant est muni d'un portillon pour le passage de
piétons incorporé ou dans la zone de manœuvre du portail, il faut
s'assurer que ce portillon ne gêne pas la course normale et prévoir
éventuellement un système d'interverrouillage.
• Connecter la logique de commande à une ligne d'alimentation
électrique avec mise à la terre.
• La ligne d'alimentation électrique doit être protégée par un dis-
joncteur magnétothermique associé à un déclencheur différentiel.
• Sur la ligne d'alimentation du secteur électrique, il faut monter un
dispositif de déconnexion de l'alimentation (avec catégorie de sur-
tension III, c'est-à-dire avec une distance entre les contacts d'au
moins 3,5 mm) ou bien un autre système équivalent par exemple pri-
se + fiche. Si le dispositif de déconnexion de l'alimentation ne se
trouve pas à proximité de l'automatisme, il faut disposer d'un systè-
me de blocage contre la connexion accidentelle ou non autorisée.
5
7
F
25÷35
49
