3.4) Conexiones eléctricas
!
Todas las conexiones eléctricas deben efectuarse sin
tensión en la instalación y, en su caso, con la batería com-
pensadora desconectada.
1. Para desmontar la tapa de protección y acceder a la central elec-
trónica de control de ROAD200 quite el tornillo del costado y
extraiga la tapa tirando de ella hacia arriba.
2. Quite la membrana de goma que cierra el agujero para la entrada
de los cables e introduzca todos los cables de conexión hacia los
distintos dispositivos, dejándolos 20÷30 cm más largos de lo
necesario. Véase la tabla 3 para el tipo de cable y la figura 2 para
las conexiones.
3. Con una brida reúna todos los cables que entran en el motorre-
ductor, y colóquela un poco más abajo del agujero de entrada de
los cables. En la membrana de goma corte un agujero un poco
más estrecho que el diámetro de los cables recogidos e intro-
duzca la membrana a lo largo de los cables hasta la brida; enton-
ces, vuelva a colocar la membrana en el alojamiento del agujero
13
LUCYB
15
para el paso de los cables. Coloque otra brida para recoger los
cables un poco más arriba de la membrana.

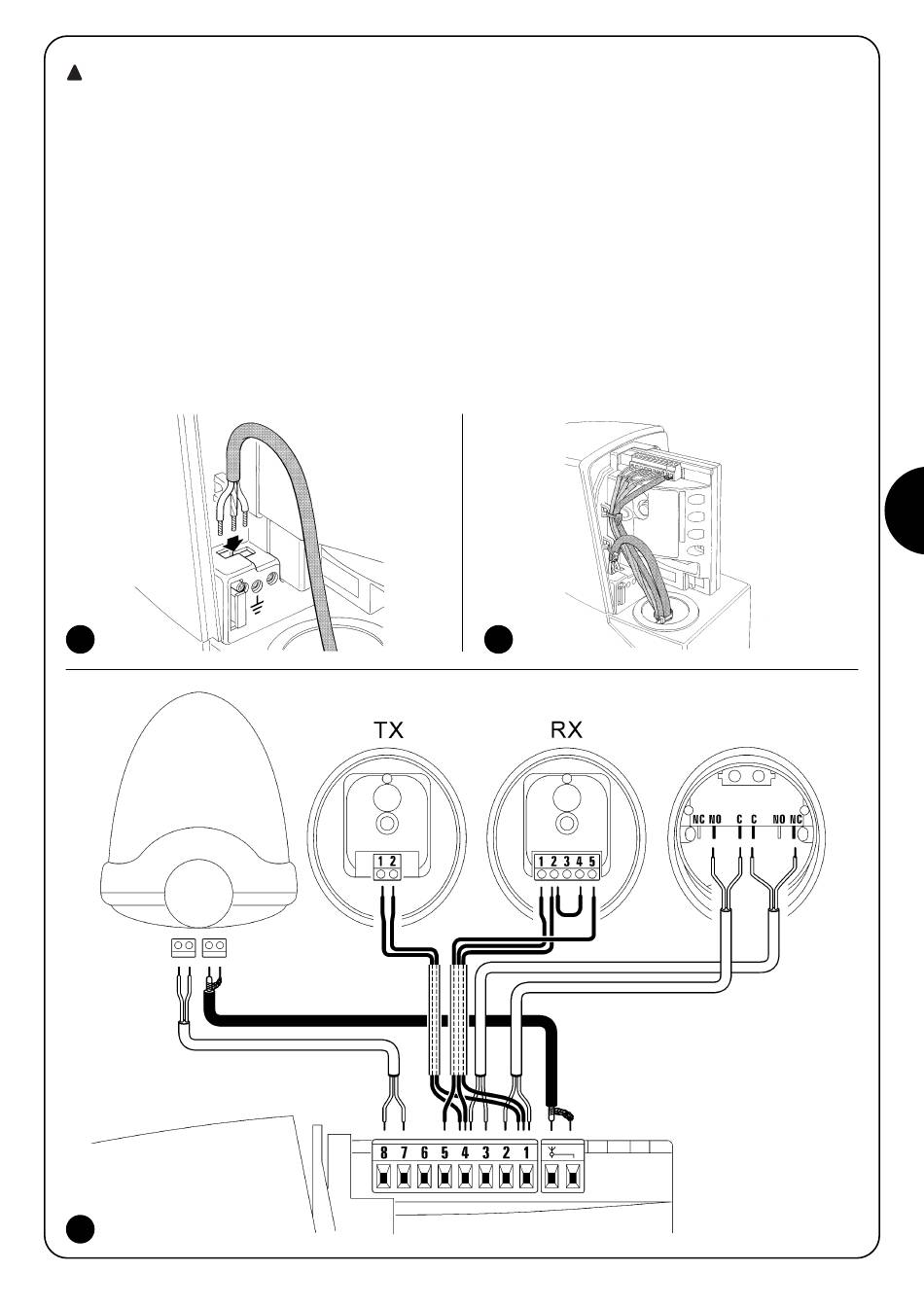

4. Conecte el cable de alimentación en el borne correspondiente,
como muestra la figura 13 y con una brida bloquee el cable en el
primer anillo sujetacable.
5. Conecte los demás cables según el esquema de la figura 15.
Para una mayor comodidad los bornes pueden extraerse.
6. Una vez concluidas las conexiones, bloquee con bridas los
cables reunidos en el segundo anillo sujetacables, la parte
sobrante del cable de la antena se bloquea a los demás cables
con otra brida como muestra la figura 14.
14
MOF
MOF
E
MOSE
95
