7.2.6) Ejemplo de programación de segundo nivel (parámetros regulables)
Como ejemplo se menciona la secuencia de operaciones para modificar la configuración de fábrica de los parámetros y regular la "Fuerza
motor" en media (entrada en L1 y nivel en L2) y aumentar el "Tiempo Pausa" a 60s (entrada en L3 y nivel en L3).

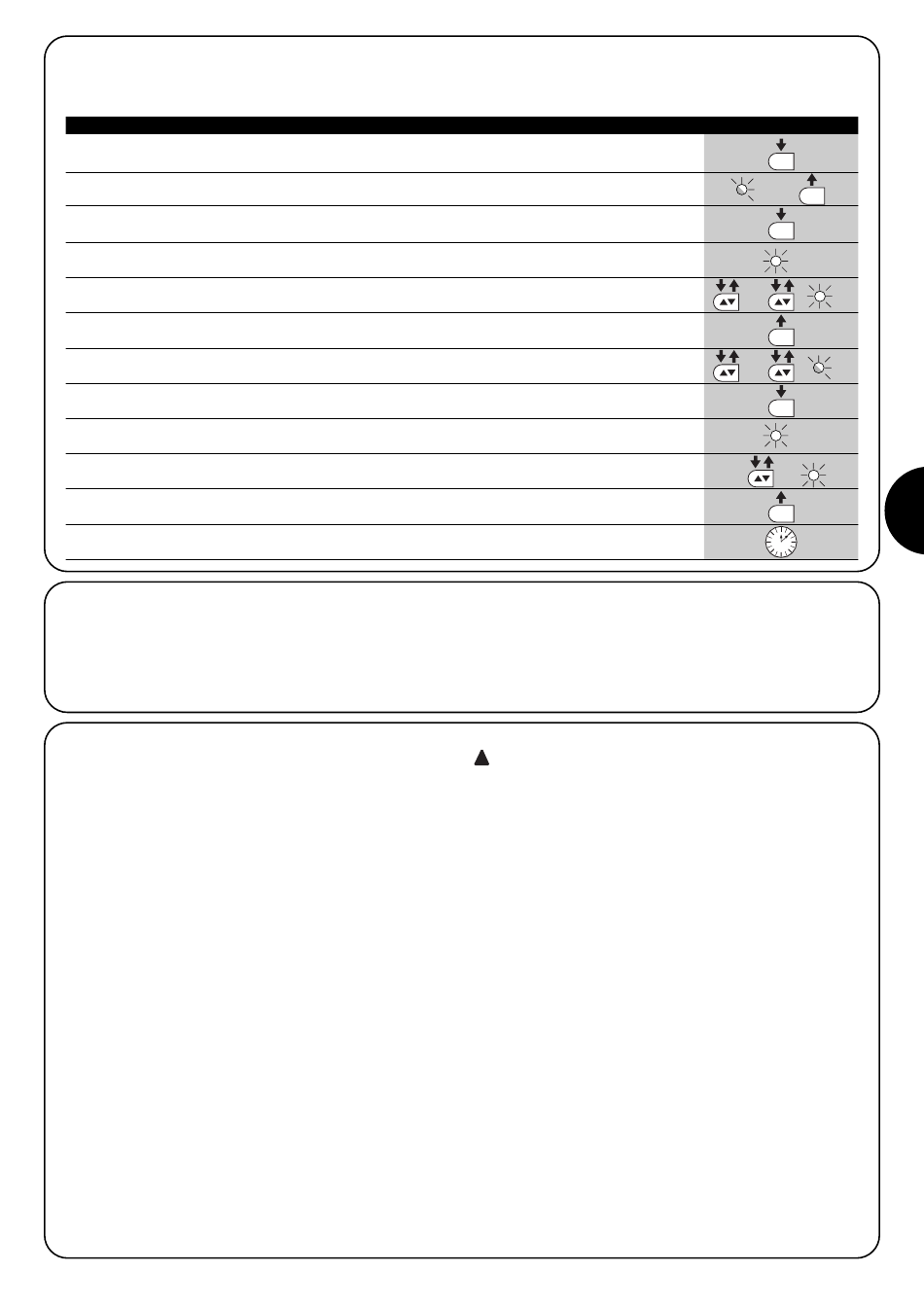

Tabla 18: ejemplo de programación de segundo nivel
1.
Presione y mantenga presionado el botón [Set] durante alrededor de 3s
2.
Suelte el botón [Set] cuando el led L1 empiece a destellar
3.
Pulse y mantenga pulsado el botón [Set]; el botón [Set] debe mantenerse pulsado durante todos los
pasos 4 y 5
4.
Espere alrededor de 3s hasta que se encienda el led L3 que representa el nivel actual de la
"Fuerza del motor"
5.
Pulse 2 veces el botón [▲▼] para desplazar el led encendido en L2 que representa el nuevo valor
de la "Fuerza del motor"
6.
Suelte el botón [Set]
7.
Pulse 2 veces el botón [▲▼] para pasar el led intermitente al led L3
8.
Pulse y mantenga pulsado el botón [Set]; el botón [Set] debe mantenerse pulsado durante todos
los pasos 9 y 10
9.
Espere alrededor de 3s hasta que se encienda el led L2 que representa el nivel actual del "Tiempo Pausa"
10.
Pulse 2 veces el botón [▲▼] para desplazar el led encendido en L3 que representa el nuevo valor
del "Tiempo Pausa"
11.
Suelte el botón [Set]
12.
Espere 10s para salir de la programación por conclusión del tiempo máximo.
7.3) Instalación o desinstalación de dispositivos
A una automatización que incorpora el ROAD200 es posible insta-
larle o desinstalarle dispositivos en cualquier momento. En particu-
lar, a la entrada STOP se le pueden conectar varios tipos de dispo-
sitivos, tal como indicado en el párrafo "7.3.1 Entrada STOP".
7.3.1) Entrada STOP
STOP es la entrada que provoca la parada inmediata de la manio-
bra seguida de una breve inversión. En esta entrada se pueden
conectar los dispositivos con salida con contacto normalmente
abierto "NA", normalmente cerrado "NC" o dispositivos con salida
de resistencia constante 8,2KΩ, por ejemplo bandas sensibles.
La central reconoce el tipo de dispositivo conectado a la entrada
STOP durante la etapa de aprendizaje (véase el párrafo "4.3 Apren-
dizaje de la longitud de la puerta"); sucesivamente, se provoca un
STOP cuando se produce cualquier variación respecto del estado
memorizado.
Con algunas soluciones oportunas es posible conectar varios dis-
positivos en la entrada STOP, incluso de diferentes tipos:
• Varios dispositivos NA pueden conectarse en paralelo entre sí sin
límites de cantidad.
• Varios dispositivos NC pueden conectarse en serie entre sí sin lími-
tes de cantidad.
• Varios dispositivos de resistencia constante 8,2KΩ pueden conec-
tarse "en cascada" con una sola resistencia de terminación de
8,2KΩ
• La combinación NA y NC puede efectuarse colocando los 2 con-
tactos en paralelo con la precaución de colocar, en serie al con-
tacto NC, una resistencia de 8,2KΩ (esto permite también la com-
binación de 3 dispositivos: NA, NC y 8,2KΩ).
!
Si la entrada STOP se usa para conectar los dispositi-
vos con funciones de seguridad, sólo los dispositivos con
salida con resistencia constante 8,2KΩ garantizan la cate-
goría de seguridad 3 contra las averías, según la norma
EN 954-1.
Ejemplo
SET
3s
L1
SET
SET
L3
3s
L2
SET
L3
SET
L2
3s
L3
E
SET
10s
103
