4.3) Erlernung der Torlänge
Die Steuerung muss die Öffnungs- und Schließpositionen des Tors
erlernen; in dieser Phase wird die Torlänge vom Endschalter in
Schließung bis zu jenem in Öffnung gemessen. Dieses Maß ist für die
Berechnung der Stellen notwendig, an denen die Verlangsamung
und die Teilöffnung erfolgen soll. Neben den Positionen wird in die-
ser Phase die Konfiguration des Eingangs STOP und das Vorhan-
densein oder nicht des Anschlusses in Modalität "Fototest" am Ein-
gang FOTO erlernt und gespeichert.

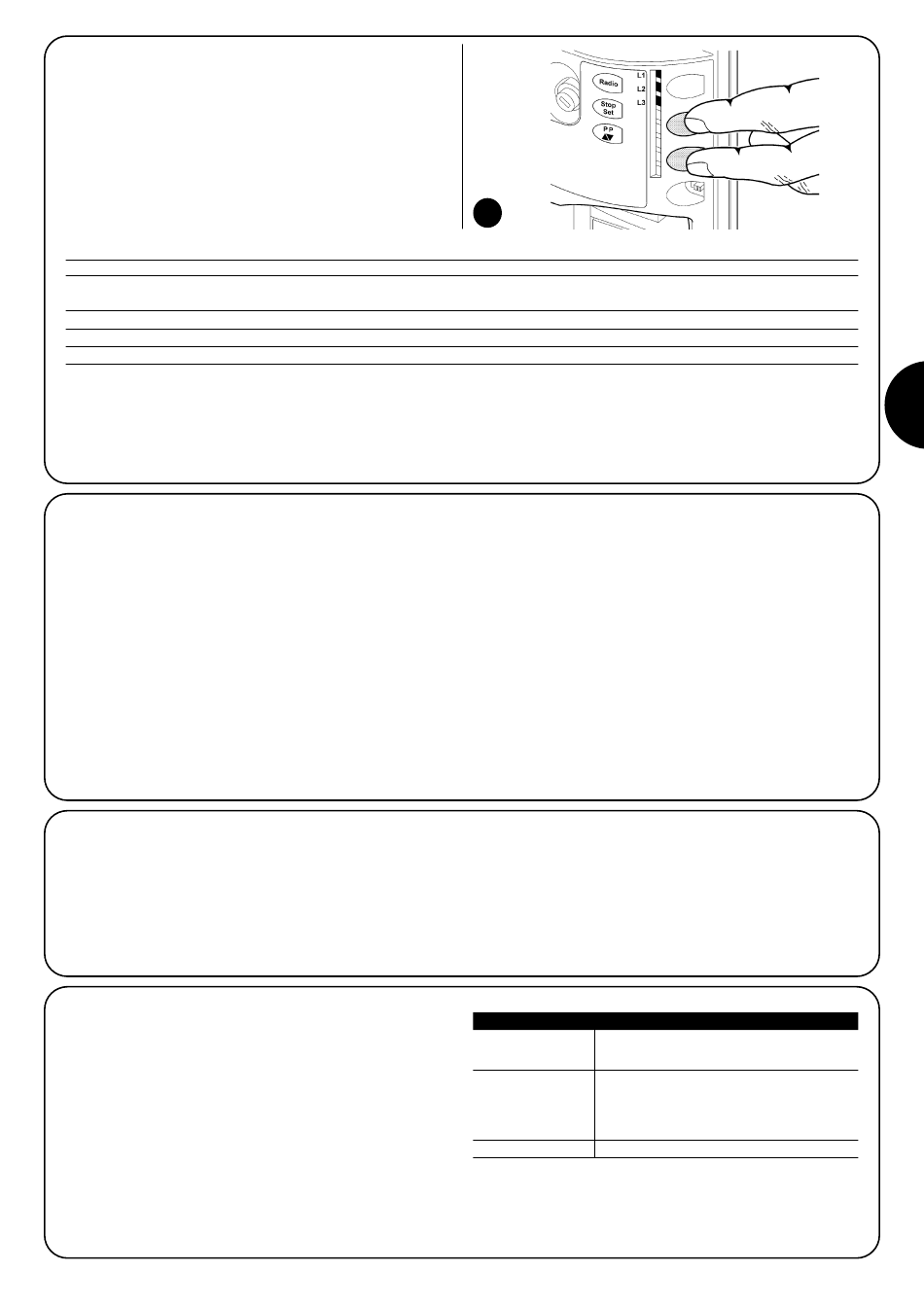

1. Auf die Tasten [▲▼] und [Set] drücken und gedrückt halten
2. Die Tasten loslassen, wenn die Bewegung beginnt (nach ca. 3s)
3. Prüfen, dass die laufende Bewegung eine Schließbewegung ist, andernfalls auf Taste [Stop] drücken und Punkt "4.1 Auswahl der Rich-
tung" genauer kontrollieren; dann ab Punkt 1 wiederholen.
4. Warten, bis die Steuerung die Erlernung durchgeführt hat: Schließung, Öffnung und erneute Schließung des Tors.
5. Auf Taste [PP] drücken, um eine vollständige Öffnungsbewegung auszuführen.
6. Auf Taste [PP] drücken, um eine Schließbewegung auszuführen.
Sollte all dies nicht der Fall sein, muss die Versorgung zur Steuerung unverzüglich ausgeschaltet werden, dann die elektrischen Anschlüsse
genauer kontrollieren. Falls die LEDS L2 und L3 am Ende der Erlernung blinken, ist ein Fehler vorhanden – siehe Par. "7.6 Probleme und
deren Lösung".
Die Erlernung der Torlänge und der Konfiguration der Eingänge STOP und FOTO kann jederzeit auch nach der Installation wiederholt wer-
den, wenn zum Beispiel einer der Endschalterbügel verschoben wird. Es genügt, die Erlernung ab Punkt 1 zu wiederholen..
4.4) Überprüfung der Torbewegung
Nach der Erlernung der Torlänge sollten einige Bewegungen ausge-
führt werden, um zu prüfen, ob sich das Tor richtig bewegt.
1. Auf Taste [PP] drücken, damit eine Öffnungsbewegung erfolgt;
prüfen, ob sich das Tor ordnungsgemäß und ohne Geschwindig-
keitsschwankungen öffnet; erst wenn sich das Tor zwischen 50
und 30 cm vom Endschalter in Öffnung befindet, muss es ver-
langsamen und 2-3 cm vor dem mechanischen Endanschlag in
Öffnung anhalten.
2. Auf Taste [PP] drücken, damit eine Schließbewegung erfolgt;
prüfen, ob sich das Tor ordnungsgemäß und ohne Geschwindig-
keitsschwankungen schließt; erst wenn sich das Tor zwischen 70
und 50 cm vom Endschalter in Schließung befindet, muss es ver-
langsamen und 2-3 cm vor dem mechanischen Endanschlag in
Schließung anhalten.
4.5) Bereits programmierte Funktionen:
Die Steuerung von ROAD200 verfügt über einige programmierbare Funk-
tionen. Werkseitig sind diese Funktionen so konfiguriert, dass sie den
Bedarf der meisten Automatisierungen zufrieden stellen müssten; sie kön-
nen aber über ein entsprechendes Programmierungsverfahren jederzeit
geändert werden – siehe hierzu Paragraph "7.2 Programmierungen".
4.6) Funkempfänger
Für die Fernsteuerung von ROAD200 ist ein Funkempfänger an der
Steuerung eingebaut, der auf einer Frequenz von 433.92 MHz arbei-
tet und mit folgenden Sendertypen kompatibel ist:
Da der Codierungstyp unterschiedlich ist, bestimmt der zuerst ein-
gegebene Sender auch die Typik jener, die man später eingeben
wird. Es können bis zu 160 Sender gespeichert werden.
18
3. Während der Bewegung prüfen, ob die Blinkleuchte in Abständen
von 0,5 Sekunden (0,5 Sek. ein, 0,5 Sek. aus) blinkt.
4. Mehrere Öffnungs- und Schließbewegungen ausführen, um even-
tuelle Montage- und Einstellfehler oder sonstige Störungen wie
zum Beispiel stärkere Reibungen festzustellen.
5. Prüfen, ob Toröffner ROAD200, Zahnstange und Endschalterbü-
gel gut und stabil befestigt sind und auch plötzlichen Beschleuni-
gungen oder Verlangsamungen der Torbewegung widerstehen.
Tabelle 4: Sender
FLO
FLO1 – FLO2 – FLO4
VERY VE
FLOR
FLOR1 – FLOR2 – FLOR4
VERY VR
ERGO1 – ERGO4 – ERGO6
PLANO1 – PLANO4 – PLANO6
SMILO
SM2 – SM4
D
75
