2.1) Limiti d'impiego
I dati relativi alle prestazioni di ROAD200 sono riportati nel capitolo "8 Caratteristiche tecniche" e sono gli unici valori che consentono la cor-
retta valutazione dell'idoneità all'uso.
Generalmente ROAD200 è in grado di automatizzare cancelli con peso fino a 200Kg oppure lunghezza fino a 5m secondo quanto riportato
nelle tabelle 1 e 2.
La lunghezza dell'anta permette di determinare il numero massimo
di cicli per ora e di cicli consecutivi mentre il peso permette di deter-
minare la percentuale di riduzione dei cicli e la velocità massima con-
sentita; ad esempio se l'anta è lunga 3.8m sarebbero possibili 15
cicli/ora e 10 cicli consecutivi ma se l'anta pesa 170Kg occorre ridurli
a 70%, il risultato è quindi 11 cicli/ora e circa 7 cicli consecutivi.
Per evitare surriscaldamenti la centrale prevede un limitatore che si
basa sullo sforzo del motore e la durata dei cicli, intervenendo quan-
do viene superato il limite massimo.
2.2) Impianto tipico

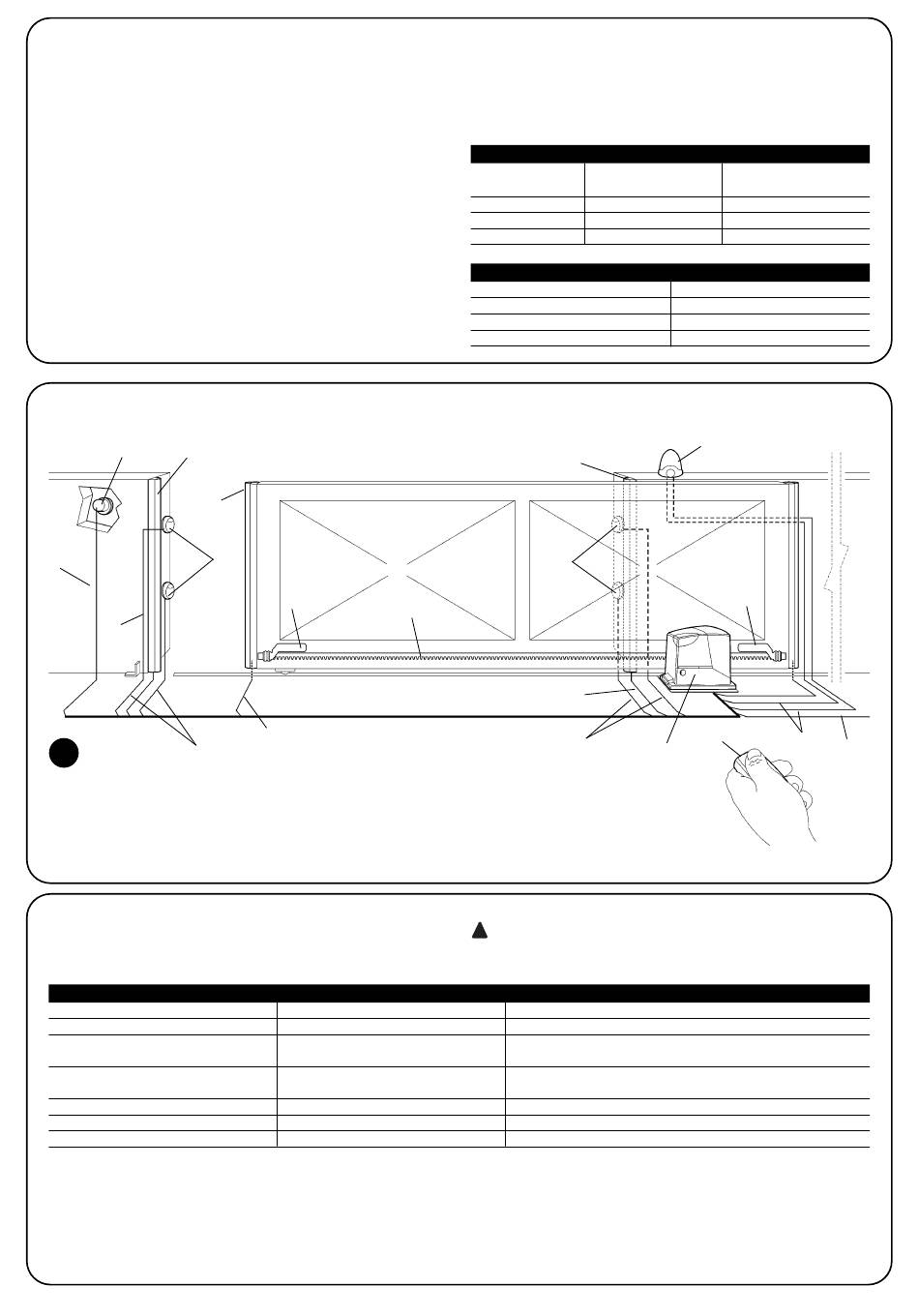

In figura 1 è riportato l'impianto tipico dell'automazione di un cancello di tipo scorrevole utilizzando ROAD200
1
2
D
E
C
2
1 Selettore a chiave
2 Bordo primario fisso (opzionale)
3 Fotocellule
4 Bordo primario mobile
5 Staffa di finecorsa "Aperto"
2.3) Elenco cavi
Nell'impianto tipico di figura 2 sono indicati anche i cavi necessari
per i collegamenti dei vari dispositivi; in tabella 3 sono indicate le
caratteristiche dei cavi.
Tabella 3: elenco cavi
Collegamento
A: Linea elettrica di alimentazione
B: Lampeggiante con antenna
C: Fotocellule
D: Selettore a chiave
E: Bordo sensibile primario
F: Bordi mobili
Nota 1: se il cavo di alimentazione è più lungo di 30m occorre un cavo con sezione maggiore, ad esempio 3x2,5mm
messa a terra di sicurezza in prossimità dell'automazione.
Nota 2: i due cavi 2x0,5mm
Nota 3: se è presente più di un bordo vedere il paragrafo "7.3.1 Ingresso STOP" per il tipo di collegamento consigliato
Nota 4: per il collegamento dei bordi mobili su ante scorrevoli occorre utilizzare opportuni dispositivi che permettono la connessione anche
con l'anta in movimento.
26
4
3
5
F
6 Cremagliera
7 Bordo secondario fisso
(opzionale)
8 Lampeggiante con antenna
incorporata
Tipo cavo
N°1 cavo 3x1,5mm
N°1 cavo 2x0,5mm
N°1 cavo schermato tipo RG58
N°1 cavo 2x0,25mm
N°1 cavo 4x0,25mm
N°2 cavi 2x0,5mm
N°1 cavo 2x0,5mm
N°1 cavo 2x0,5mm
2
possono essere sostituiti da un solo cavo 4x0,5mm
Tabella 1: limiti in relazione alla lunghezza dell'anta
Lunghezza
anta metri
Fino a 3
3 - 4
4 - 5
Tabella 2: limiti in relazione al peso dell'anta
Peso anta Kg.
Fino a 100
100÷150
150÷200
3
6
9
ROAD200
10 Staffa di finecorsa "Chiuso"
11 Radio trasmettitore
!
I cavi utilizzati devono essere adatti al tipo di installazione;
ad esempio si consiglia un cavo tipo H03VV-F per posa in
ambienti interni oppure H07RN-F se posato all'esterno.
Lunghezza massima consentita
2
30m (nota 1)
2
20m
20m (consigliato minore di 5m)
2
per TX
30m
2
per RX
30m
2
(nota 2)
50m
2
(nota 3)
30m
2
(nota 3)
30m (nota 4)
2
.
cicli/ora
massimi
consecutivi massimi
20
15
12
Percentuale cicli
8
7
10
E
11
C
9
cicli
13
10
8
100%
85%
70%
B
A
2
ed è necessaria una
