7.2.6) Exemple de programmation deuxième niveau (paramètres réglables)
Comme exemple nous indiquons les diverses opérations à effectuer pour modifier le réglage des paramètres fait en usine et régler la "Force
Moteur" sur moyenne (entrée sur L1 et niveau sur L2) et augmenter le "Temps de pause" à 60 s (entrée sur L3 et niveau sur L3).

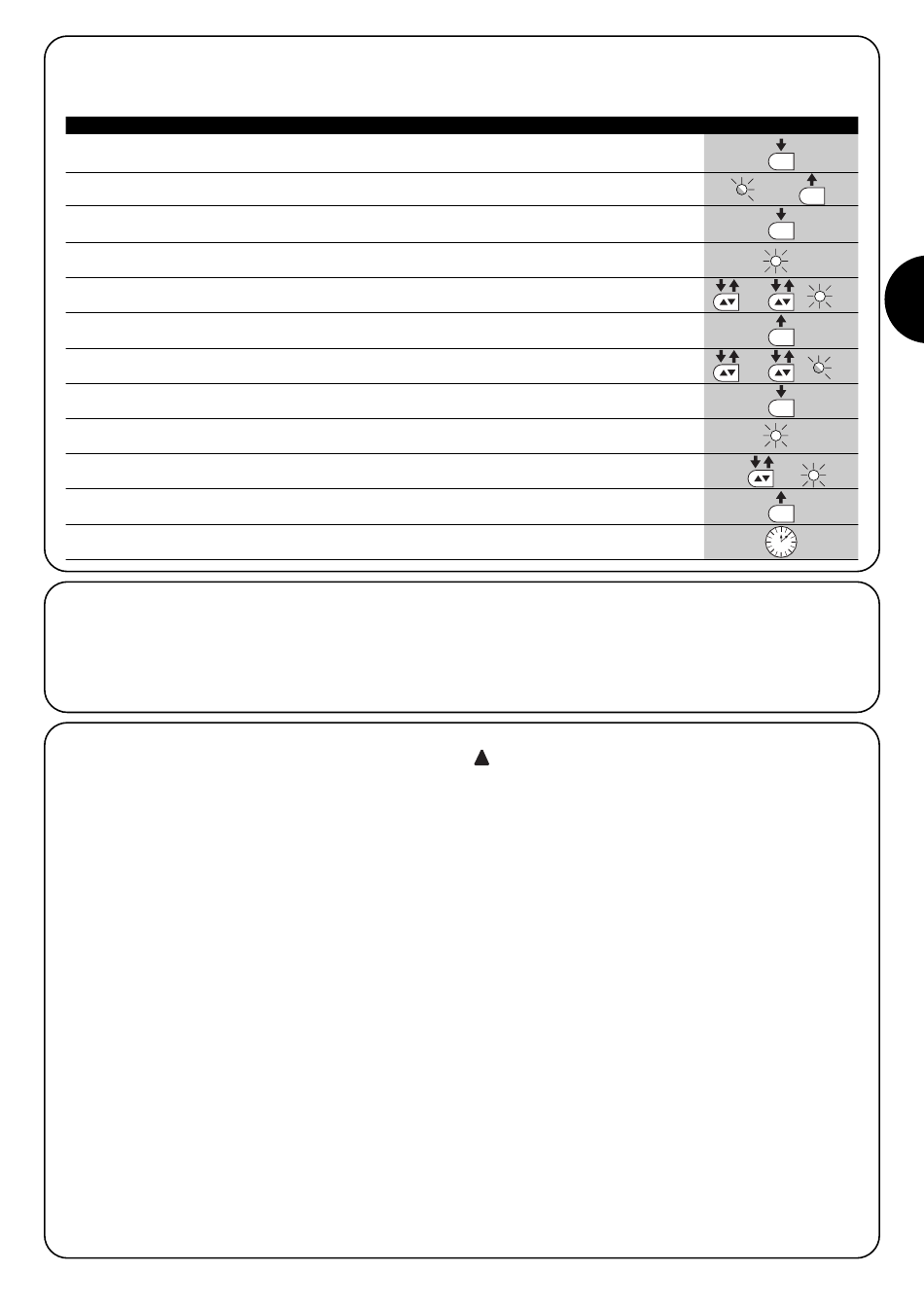

Tableau 18: exemple de programmation deuxième niveau
1.
Presser et maintenir enfoncée la touche [Set] pendant environ 3 s
2.
Relâcher la touche [Set] quand la led L1 commence à clignoter
3.
Presser et maintenir enfoncée la touche [Set]; ], la pression sur la touche [Set]
doit être maintenue pendant toute la durée des phases 4 et 5
4.
Attendre environ 3 s jusqu'à l'allumage de la led L3 qui correspond au niveau actuel de la "Force moteur".
5.
Presser 2 fois la touche [▲▼] pour déplacer la led allumée sur L2 qui représente la nouvelle
valeur de la "Force Moteur".
6.
Relâcher la touche [Set]
7.
Presser 2 fois la touche [▲▼] pour déplacer la led clignotante sur la led L3
8.
Presser et maintenir enfoncée la touche [Set];; la pression sur la touche [Set]
doit être maintenue pendant toute la durée des phases 9 et 10
9.
Attendre environ 3 s jusqu'à l'allumage de la led L2 qui correspond au niveau actuel de le "Temps de pause"
10.
Presser la touche [▲▼] pour déplacer la led allumée sur L3 qui représente la nouvelle
valeur du "Temps de pause"
11.
Relâcher la touche [Set]
12.
Attendre 10 s pour sortir de la programmation pour temps maximum écoulé.
7.3) Ajout ou enlèvement de dispositifs
À un automatisme avec ROAD200 on peut ajouter ou enlever des
dispositifs à n'importe quel moment. En particulier, à l'entrée "STOP"
on peut connecter différents types de dispositifs comme l'indiquent
les paragraphes "7.3.1 Entrée STOP".
7.3.1) Entrée STOP
STOP est l'entrée qui provoque l'arrêt immédiat de la manœuvre sui-
vi d'une brève inversion. On peut connecter à cette entrée des dis-
positifs avec sortie à contact normalement ouvert "NO", normale-
ment fermé "NF" ou des dispositifs avec sortie à résistance constan-
te 8,2KΩ, par exemple des bords sensibles.
La logique reconnaît le type de dispositif connecté à l'entrée STOP
durant la phase de reconnaissance (voir paragraphe "4.3 Recon-
naissance de la longueur du portail"); ensuite on a un STOP quand
une variation quelconque se vérifie par rapport à l'état reconnu.
En adoptant certaines solutions on peut connecter à l'entrée STOP
plus d'un dispositif, même de type différent:
• Plusieurs dispositifs NO peuvent être connectés en parallèle entre
eux sans aucune limite de quantité.
• Plusieurs dispositifs NF peuvent être connectés en série entre eux
sans aucune limite de quantité.
• Plusieurs dispositifs à résistance constante 8,2KΩ peuvent être
connectés en "cascade" avec une seule résistance terminale de
8,2KΩ
• Il est possible de combiner NO et NF en mettant les deux contacts
en parallèle, en prenant la précaution de mettre en série au contact
NF une résistance de 8,2KΩ (cela donne aussi la possibilité de
combiner 3 dispositifs: NO, NF et 8,2KΩ).
!
Si l'entrée STOP est utilisée pour connecter des dispo-
sitifs ayant des fonctions de sécurité, seuls les dispositifs
avec sortie à résistance constante 8,2 KΩ garantissent la
catégorie 3 de sécurité aux pannes selon la norme EN
954-1.
Exemple
SET
3s
L1
SET
SET
L3
3s
F
L2
SET
L3
SET
L2
3s
L3
SET
10s
59
