7.2.5) Exemple de programmation premier niveau (fonctions ON-OFF)
Comme exemple nous indiquons les diverses opérations à effectuer pour modifier le réglage des fonctions fait en usine pour activer les fonc-
tions de "Fermeture Automatique" (L1) et "Ferme toujours" (L3).).

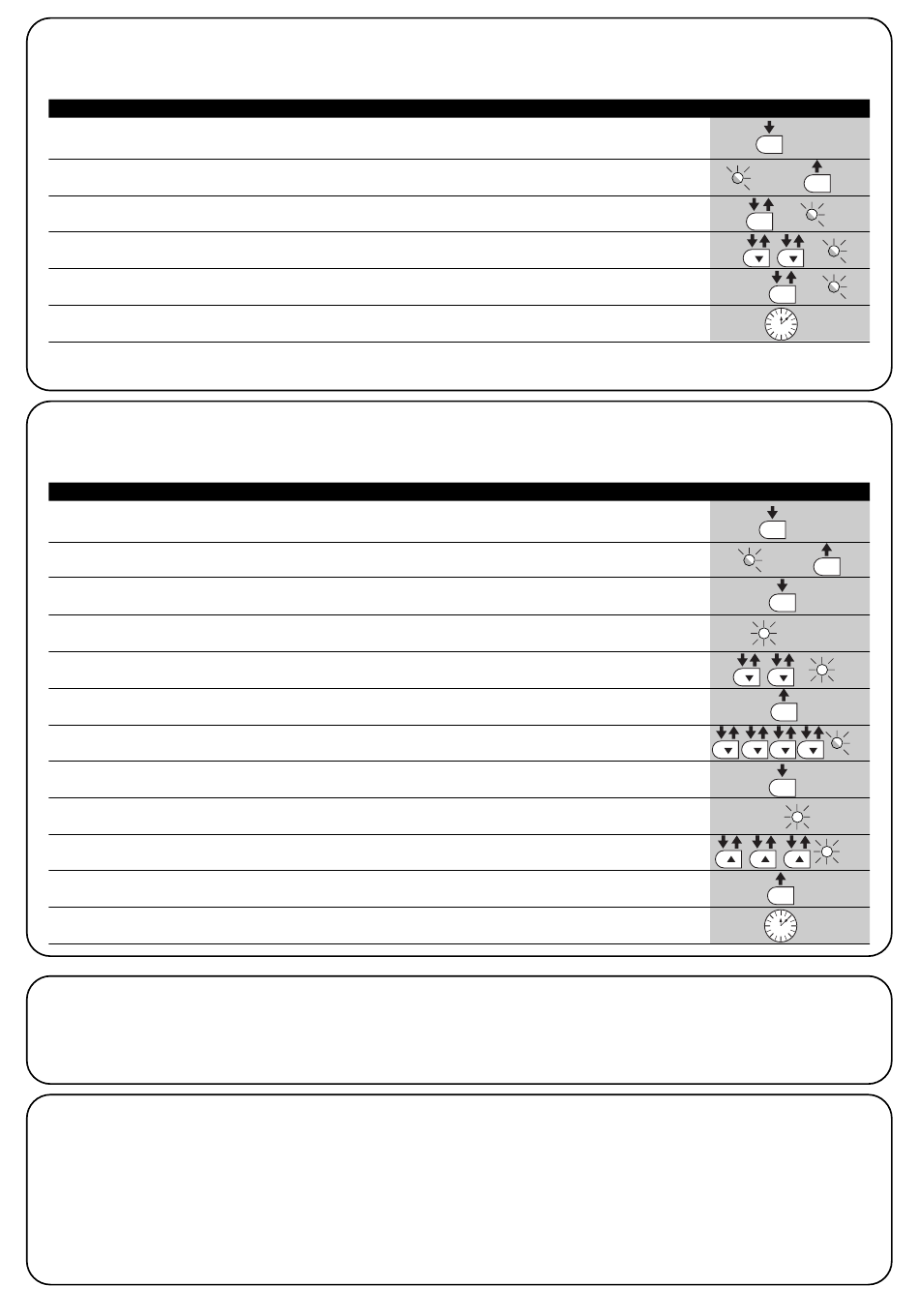

Tableau 11: exemple de programmation premier niveau
1.
Presser et maintenir enfoncée la touche [Set] pendant environ 3 s
2.
Relâcher la touche [Set] quand la led L1 commence à clignoter
3.
Presser une fois la touche [Set] pour changer l'état de la fonction associée à L1 (Fermeture
Automatique), maintenant la led L1 clignote avec clignotement long
Presser 2 fois la touche [▼] pour déplacer la led clignotante sur la led L3
4.
5.
Presser une fois la touche [Set] pour changer l'état de la fonction associée à L3 (Ferme toujours),
maintenant la led L3 clignote avec clignotement long
6.
Attendre 10 s pour sortir de la programmation pour temps maximum écoulé
À la fin de ces opérations les led L1 et L3 doivent rester allumées pour indiquer que les fonctions de "Fermeture Automatique" et "Ferme
toujours" sont actives.
7.2.6) Exemple de programmation deuxième niveau (paramètres réglables)
Comme exemple nous indiquons les diverses opérations à effectuer pour modifier le réglage des paramètres effectué en usine en augmentant le
"Temps de pause" à 60 s (entrée sur L1 et niveau sur L5) et en réduisant la "Force moteur" pour portails légers (entrée sur L5 et niveau sur L2).
Tableau 12: exemple de programmation deuxième niveau
1.
Presser et maintenir enfoncée la touche [Set] pendant environ 3 s
2.
Relâcher la touche [Set] quand la led L1 commence à clignoter
3.
Presser et maintenir enfoncée la touche [Set]; la pression sur la touche [Set] doit être maintenue
pendant toute la durée des phases 4 et 5
Attendre environ 3 s jusqu'à l'allumage de la led L3 qui correspond au niveau actuel
4.
du "Temps de pause"
5.
Presser 2 fois la touche [▼] pour déplacer la led allumée sur L5 qui représente la nouvelle valeur
du "Temps de pause"
6.
Relâcher la touche [Set]
7.
Presser 4 fois la touche [▼] pour déplacer la led clignotante sur la led L5
8.
Presser et maintenir enfoncée la touche [Set]; la pression sur la touche [Set] doit être maintenue
pendant toute la durée des phases 9 et 10
9.
Attendre environ 3 s jusqu'à l'allumage de la led L5 qui correspond au niveau actuel
de la "Force moteur"
10.
Presser 3 fois la touche [▲] pour déplacer la led allumée sur L2 qui correspond à
la nouvelle valeur de la "Force moteur"
Relâcher la touche [Set]
11.
12.
Attendre 10 s pour sortir de la programmation pour temps maximum écoulé.
7.3) Ajout ou enlèvement de dispositifs
À un automatisme avec ROBUS on peut ajouter ou enlever des dis-
positifs à n'importe quel moment. En particulier, à "BLUEBUS" et à
l'entrée "STOP" on peut connecter différents types de dispositifs
comme l'indiquent les paragraphes suivants.
7.3.1) BLUEBUS
BlueBUS est une technique qui permet d'effectuer les connexions des
dispositifs compatibles avec seulement deux conducteurs sur lesquels
transitent aussi bien l'alimentation électrique que les signaux de commu-
nication. Tous les dispositifs sont connectés en parallèle sur les 2 mêmes
conducteurs de BlueBUS sans devoir respecter une polarité quelconque;
chaque dispositif est reconnu individuellement car au cours de l'installa-
tion le système lui attribue une adresse univoque. À BlueBUS, on peut
connecter par exemple: des photocellules, des dispositifs de sécurité,
68
Après avoir ajouté ou enlevé des dispositifs, il faut procé-
der de nouveau à la reconnaissance des dispositifs sui-
vant les indications du paragraphe "7.3.6 Reconnaissance
d'autres dispositifs".
des boutons de commande, des voyants de signalisation, etc. La logique
de commande de ROBUS reconnaît un par un tous les dispositifs
connectés à travers une procédure de reconnaissance ad hoc et est en
mesure de détecter de manière extrêmement sûre toutes les éventuelles
anomalies. Pour cette raison, à chaque fois qu'on ajoute ou qu'on enlè-
ve un dispositif connecté à BlueBUS il faudra effectuer dans la logique la
procédure de reconnaissance décrite dans le paragraphe "7.3.6 Recon-
naissance d'autres dispositifs".
Exemple
SET
pendant 3s
L1
SET
L1
SET
L3
L3
SET
10s
Exemple
pendant 3s
SET
L1
SET
SET
L3
3s
L5
SET
L5
SET
3s
L5
L2
SET
10s
