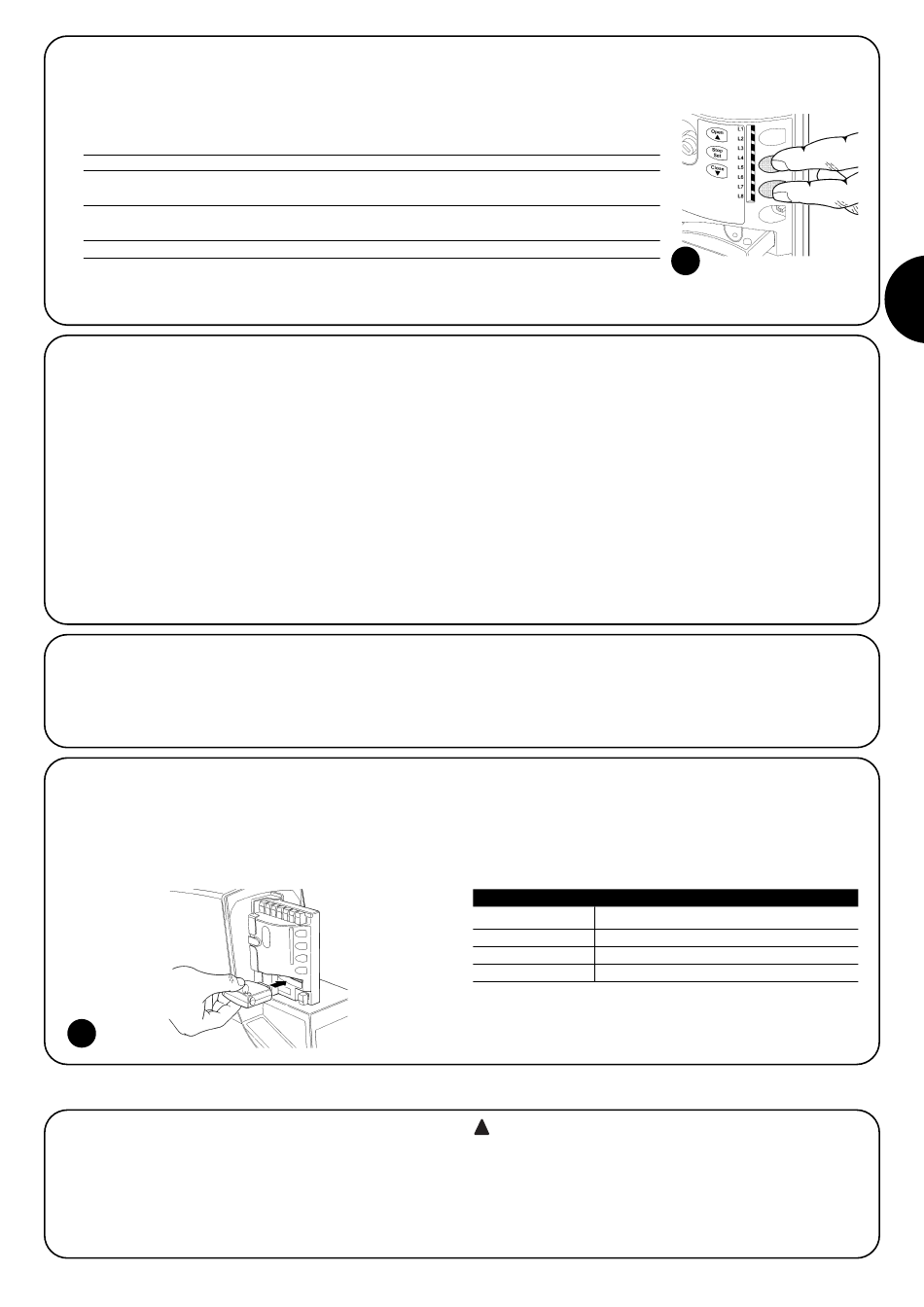

4.4) Reconnaissance de la longueur du portail
Après la reconnaissance des dispositifs, les led L3 et L4 commenceront à clignoter; cela signifie qu'il faut faire reconnaître la longueur du
portail (distance entre le fin de course de fermeture et le fin de course d'ouverture); cette mesure est nécessaire pour le calcul des points de
ralentissement et le point d'ouverture partielle.
1. Presser et maintenir enfoncées les touches [▼] et [Set]
2. Relâcher les touches quand la manœuvre commence (au bout d'environ 3 s)
3. Vérifier que la manœuvre en cours est une ouverture, autrement presser la touche [Stop] et relire attentive-
ment le paragraphe "4.1 Sélection de la direction"; puis répéter à partir du point 1.
4. Attendre que la logique complète la manœuvre d'ouverture jusqu'à ce que le fin de course d'ouverture soit
atteint; la manœuvre de fermeture commence juste après.
5. Attendre que la logique complète la manœuvre de fermeture.
Si tout cela ne se vérifie pas, il faut couper immédiatement l'alimentation de la logique de commande et contrôler plus attentivement les
connexions électriques. D'autres informations utiles se trouvent dans le chapitre "7.6 Résolution des problèmes"
4.5) Vérification du mouvement du portail
Après la reconnaissance de la longueur du portail, il est conseillé d'effec-
tuer quelques manœuvres pour vérifier que le mouvement du portail est
correct.
1. Presser la touche [Open] pour commander une manœuvre d'ouver-
ture; vérifier que l'ouverture du portail s'effectue régulièrement sans
variation de vitesse; le portail ne doit ralentir que lorsqu'il se trouve
70÷50 cm avant le fin de course et il doit s'arrêter, suite à l'interven-
tion du fin de course, à 2÷3cm de la butée mécanique d'ouverture.
2. Presser la touche [Close] pour commander une manœuvre de
fermeture; vérifier que la fermeture du portail s'effectue régulière-
ment sans variation de vitesse; le portail ne doit ralentir que lors-
qu'il se trouve 70÷50 cm avant le fin de course et il doit s'arrêter,
suite à l'intervention du fin de course, à 2÷3cm de la butée méca-
nique de fermeture.
4.6) Fonctions préprogrammées
La logique de commande de ROBUS dispose de certaines fonctions
programmables; en usine ces fonctions sont réglées suivant une
configuration qui devrait satisfaire la plupart des automatisations;
quoiqu'il en soit, les fonctions peuvent être modifiées à tout moment
4.7) Récepteur radio
Pour la commande à distance de ROBUS, la logique de commande est munie d'un connecteur SM pour récepteurs radio type SMXI ou
SMXIS en option. Pour tout renseignement supplémentaire, consulter le manuel d'instructions du récepteur radio. Pour embrocher le récep-
teur radio effectuer l'opération indiquée dans la figure 22.
Dans le tableau 6, on trouve décrite l'association entre la sortie du récepteur radio et la commande que ROBUS exécutera:
22
5) Essai et mise en service
Il s'agit des phases les plus importantes dans la réalisation de l'au-
tomatisation afin de garantir la sécurité maximum. L'essai peut être
utilisé également comme vérification périodique des dispositifs qui
composent l'automatisme.
3. Durant la manœuvre, vérifier que le clignotant clignote à une fréquen-
ce régulière de 0,5 s. S'il est présent, contrôler également le clignote-
ment du voyant connecté à la borne SCA: clignotement lent en ouver-
ture, rapide en fermeture.
4. Effectuer différentes manœuvres d'ouverture et de fermeture pour
mettre en évidence les éventuels défauts de montage et de réglage ou
d'autres anomalies comme par exemple les points de plus grande fric-
tion.
5. Vérifier que les fixations de l'opérateur ROBUS, de la crémaillère et des
pattes de fin de course sont solides, stables et suffisamment résis-
tantes même en cas de brusques accélérations ou décélérations du
mouvement du portail
à l'aide d'une procédure de programmation particulière, voir pour
cela le paragraphe "7.2 Programmations".
Tableau 6: commandes avec émetteur
Sortie N°1 Commande "PP" (Pas à Pas)
Sortie N°2 Commande "Ouverture partielle"
Sortie N°3 Commande"Ouverture"
Sortie N°4 Commande "Fermeture"
!
L'essai de toute l'installation doit être effectué par du per-
sonnel qualifié et expérimenté qui devra se charger d'établir
les essais prévus en fonction des risques présents et de véri-
fier le respect de ce qui est prévu par les lois, les normes et
réglementations et en particulier, toutes les conditions de la
norme EN 12445 qui détermine les méthodes d'essai pour la
vérification des automatismes pour portails.
