7.6) Risoluzione dei problemi
Nella tabella 19 è possibile trovare utili indicazioni per affrontare gli
eventuali casi di malfunzionamento in cui è possibile incorrere duran-
te l'installazione o in caso di guasto.

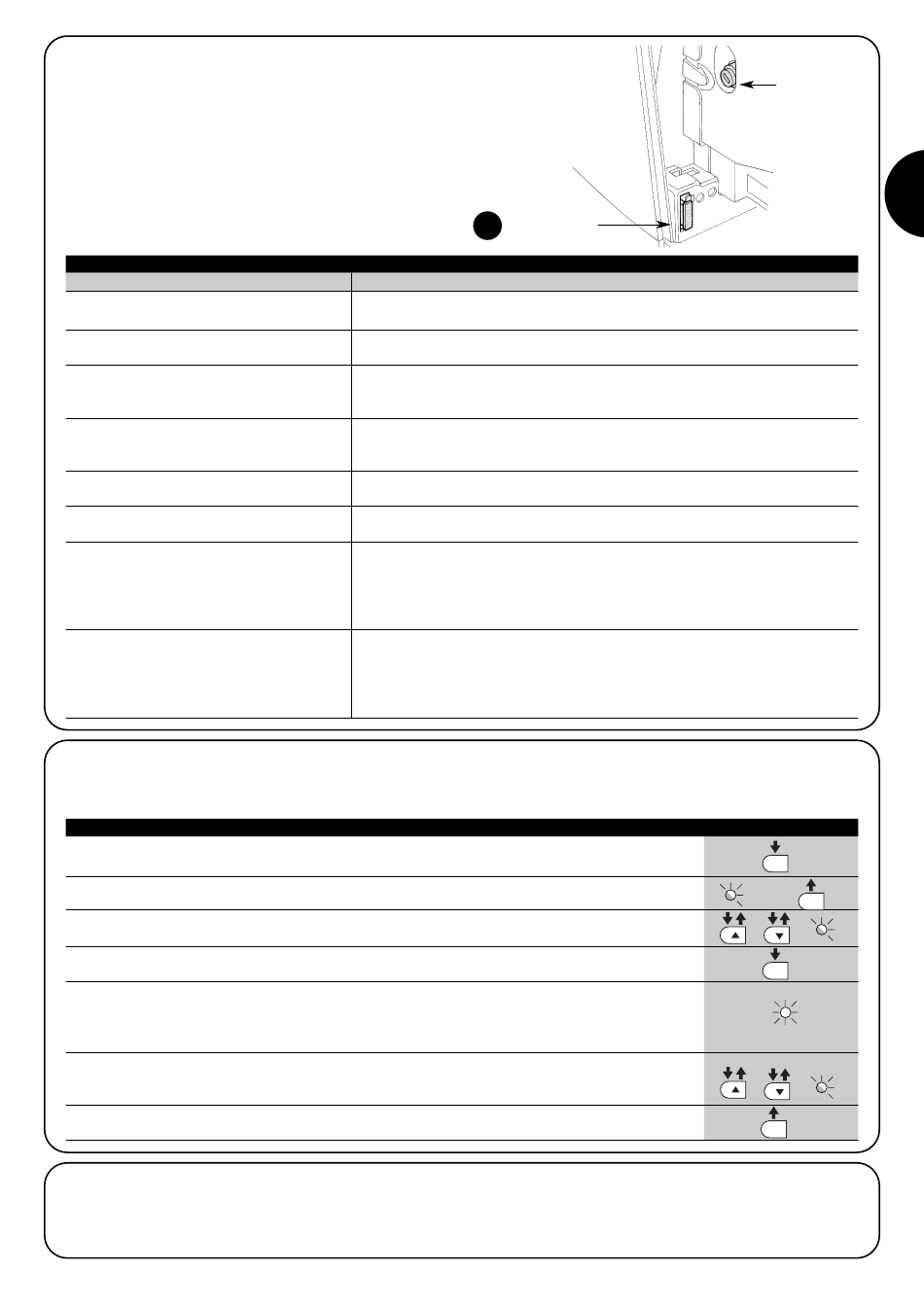

Tabella 19: ricerca guasti
Sintomi
Il trasmettitore radio non comanda il cancello ed
il led sul trasmettitore non si accende
Il trasmettitore radio non comanda il cancello
ma il led sul trasmettitore si accende
Non si comanda nessuna manovra ed il led
"BlueBUS" non lampeggia
Non si comanda nessuna manovra ed il lam-
peggiante è spento
Non si comanda nessuna manovra ed il lam-
peggiante fa alcuni lampeggi
La manovra ha inizio ma subito dopo avviene
l'inversione
La manovra viene eseguita regolarmente ma il
lampeggiante non funziona
La manovra viene eseguita regolarmente ma la
spia SCA non funziona
7.6.1) Elenco storico anomalie
ROBUS permette di visualizzare le eventuali anomalie che si sono verificate nelle ultime 8 manovre, ad esempio l'interruzione di una mano-
vra per l'intervento di una fotocellula o di un bordo sensibile. Per verificare l'elenco delle anomalie precedere come in tabella 20.
Tabella 20: storico anomalie
Premere e tener premuto il tasto [Set] per circa 3s
1.
2. Rilasciare il tasto [Set] quando il led L1 inizia a lampeggiare
3. Premere i tasti [▲] o [▼] per spostare il led lampeggiante sul L8, cioè il "led di entrata"
per il parametro "Elenco anomalie"
4. Premere e mantenere premuto il tasto [Set], il tasto [Set] va mantenuto premuto
durante tutti i passi 5, e 6
Attendere circa 3s dopodiché si accenderanno i led corrispondenti alle manovre che hanno avuto delle
5.
anomalie. Il led L1 indica l' esito della manovra più recente,il led L8 indica l'esito dell'ottava. Se il led è
acceso significa che durante la manovra si sono verificate delle anomalie; se il led è spento significa che
la manovra è terminata senza anomalie.
6. Premere i tasti i tasti [▲] e [▼] per selezionare la manovra desiderta:
Il led corrispondente farà un numero di lampeggi pari a quelli normalmente eseguiti dal lampeggiante
dopo un'anomalia (vedere tabella 21).
7. Rilasciare il tasto [Set]
7.7) Diagnostica e segnalazioni
Alcuni dispositivi offrono direttamente delle segnalazioni particolari
attraverso le quali è possibile riconoscere lo stato di funzionamento
o dell'eventuale malfunzionamento.
29
Verifiche consigliate
Verificare che le pile del trasmettitore non siano scariche, eventualmente sostituirle
Verificare se il trasmettitore è correttamente memorizzato nel ricevitore radio
Verificare che ROBUS sia alimentato con la tensione di rete.
Verificare che i fusibili non siano interrotti; in questo caso, verificare la causa del guasto
e poi sostituirli con altri dello stesso valore di corrente e caratteristiche.
Verificare che il comando venga effettivamente ricevuto. Se il comando giunge sull'in-
gresso PP il relativo led "PP" deve accendersi; se invece viene utilizzato il trasmettitore
radio, il led "BluBus" deve fare due lampeggi veloci.
Contare il numero di lampeggi e verificare secondo quanto riportato in tabella 21
La forza selezionata potrebbe essere troppo bassa per il tipo di cancello. Verificare se
ci sono degli ostacoli ed eventualmente selezionare una forza superiore
Verificare che durante la manovra vi sia tensione sul morsetto FLASH del lampeggiante
(essendo intermittente il valore di tensione non è significativo: circa 10-30Vcc); se c'è
tensione, il problema è dovuto alla lampada che dovrà essere sostituita con una di
uguali caratteristiche; se non c'è tensione, potrebbe essersi verificato un sovraccarico
sull'uscita FLASH, verificare che non vi sia corto circuito sul cavo.
Verificare il tipo di funzione programmata per l'uscita SCA (Tabella 9)
Quando la spia dovrebbe essere accesa, verificare vi sia tensione sul morsetto SCA
(circa 24Vcc); se c'è tensione, il problema è dovuto alla spia che dovrà essere sostitui-
ta con una di uguali caratteristiche; se non c'è tensione, potrebbe essersi verificato un
sovraccarico sull'uscita SCA. verificare che non vi sia corto circuito sul cavo.
F1
3s
F2
I
Esempio
3s
SET
L1
SET
o L8
SET
e
SET
