7.3.2) Wejście STOP
STOP jest wejściem, które powoduje natychmiastowe zatrzymanie
manewru, a następnie następuje krótka zmiana kierunku. Do tego
wejścia mogą być podłączone urządzenia z wyjściem ze stykiem
normalnie otwartym "NO", normalnie zamkniętym "NC", albo urządzenia
z wyjściem o stałej oporności 8,2K , jak na przykład listwy
rezystancyjne.Tak jak w przypadku BlueBUS, centrala rozpoznaje
rodzaj urządzenia dołączonego do wejścia STOP podczas fazy
rozpoznawania (patrz paragraf "7.3.6 Rozpoznawanie innych
urządzeń"); każda zmiana w porównaniu do stanu zapamiętanego
powoduje polecenie "STOP").
Za pomocą odpowiednich sposobów istnieje możliwość podłączenia do
wejścia STOP więcej niż jednego urządzenia, nawet różnych rodzajów:
• Większą ilość urządzeń NO można podłączyć równolegle ze sobą
bez żadnego ograniczenia ilości.
• Więcej urządzeń NC można podłączyć szeregowo pomiędzy sobą
bez żadnego ograniczenia ilości.
7.3.3) Fotokomórki
System "BlueBUS" pozwala, poprzez adresowanie przy pomocy
odpowiednich mostków, na rozpoznanie fotokomórek przez centralę i
przydzielenie właściwej funkcji odczytu. Nadawanie adresu dotyczy TX
i RX (wykonujemy mostkowanie w taki sam sposób) po upewnieniu się,
czy przypadkiem inne pary fotokomórek nie posiadają tego samego
adresu.

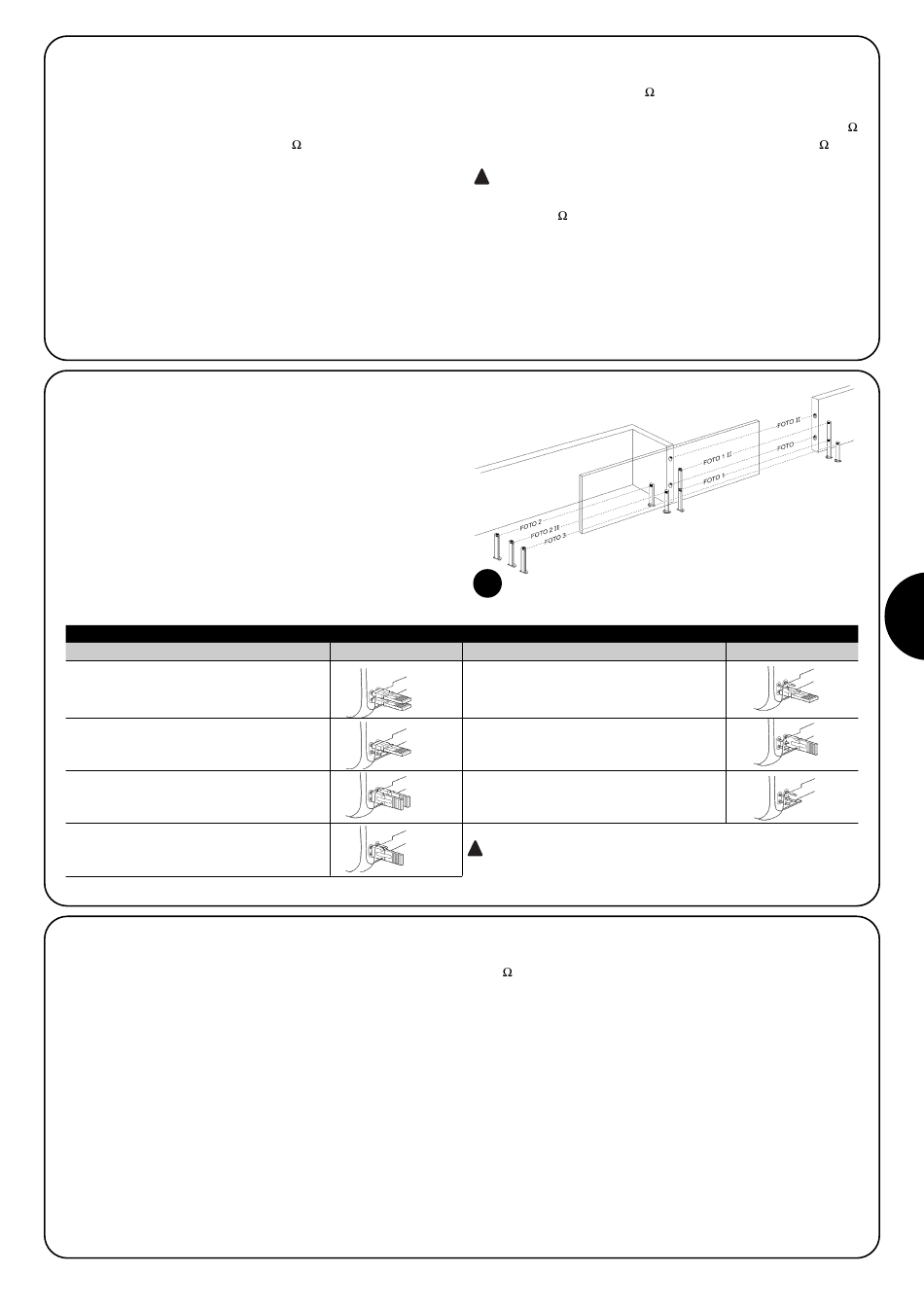

W automatyce bram przesuwnych z siłownikiem ROBUS możliwe jest
zainstalowanie fotokomórek w sposób zaprezentowany na rys. 24.
Po zainstalowaniu lub usunięciu fotokomórek koniecznym będzie
dokonanie w centrali fazy rozpoznawania w sposób opisany w
paragrafie "7.3.6 Rozpoznawanie innych urządzeń".
Tabela 13: adresy fotokomórek
Fotokomórka
FOTO
Fotokomórka zewnętrzna h = 50
z działaniem przy zamykaniu
FOTO II
Fotokomórka zewnętrzna h = 100
z działaniem przy zamykaniu
FOTO 1
Fotokomórka wewnętrzna h = 50
z działaniem przy zamykaniu
FOTO 1 II
Fotokomórka wewnętrzna h = 100
z działaniem przy zamykaniu
7.3.4) Czujnik fotooptyczny FT210B
Czujnik fotooptyczny
FT210B łączy w jedno urządzenie system
ograniczania siły (typu C zgodnie z normą EN 12453) oraz czujnik
obecności wykrywający przeszkody znajdujące się w osi optycznej
pomiędzy nadajnikiem TX, a odbiornikiem RX (typ D zgodnie z normą
EN12453). W czujniku fotooptycznym FT210B sygnały stanu listwy
przesyłane są poprzez promień fotokomórki integrując w ten sposób
dwa systemy w jedno urządzenie. Część nadajnikowa znajdująca się w
ruchomym skrzydle zasilana jest akumulatorem eliminując w ten
sposób nieestetyczne systemy połączeń; specjalne obwody natomiast
ograniczają zużycie akumulatora gwarantując jego trwałość przez okres
15 lat (patrz szczegóły dotyczące szacowania trwałości w instrukcji
obsługi produktu).
Jedno tylko urządzenie FT210B powiązane z czujnikiem listwy (na
przykład TCB65) pozwala na osiągnięcie poziomu bezpieczeństwa
„listwy głównej" wymaganego przez normę EN 12453 niezależnie od
„sposobu użytkowania" i „sposobu uruchamiania".
• est ich więcej niż 2, to mogą być podłączone w „kaskadzie" z
jednym jedynie oporem 8,2K
• Możliwa jest kombinacja NO i NC poprzez równoległe połączenie
obu styków i dołączeniem szeregowo do styku NC - oporu 8,2K
(pozwala to także na kombinację 3 urządzeń: NO, NC i 8,2K ).
!
Jeśli wejście STOP jest używane do podłączenia urządzeń
z funkcjami bezpieczeństwa, jedynie urządzenia ze stałym
oporem 8,2K
usterki według normy EN 954-1.
24
Mostki
Fotokomórka
FOTO 2
Fotokomórka zewnętrzna z działaniem
przy otwieraniu
FOTO 2 II
Fotokomórka wewnętrzna z działaniem
przy otwieraniu
FOTO 3
Pojedyncza fotokomórka obejmująca całą
automatykę
!
Instalacja FOTO 3 razem z FOTO II wymaga przestrzegania
położenia fotokomórki TX i RX, zgodnie z ostrzeżeniem podanym w
instrukcji fotokomórek.
Czujnik fotooptyczny FT210B połączony z listwami "opornościowymi"
(8,2K ) jest zabezpieczeniem przed pojedynczym uszkodzeniem
(kategoria 3 według normy EN 954-1). Posiada specjalny obwód
antykolizyjny, który pozwala uniknąć zakłóceń z innych czujników, także
niezsynchronizowanych i pozwala na dodanie innych czujników
fotooptycznych, na przykład w przypadku przejazdu dla
pojazdów, gdzie zazwyczaj instaluje się drugą fotokomórkę na
wysokości 1m od ziemi.
Dodatkowe informacje na temat warunków podłączania i adresowania
zawarte są w podręczniku użytkownika FT210B.
na końcu.
zapewniają 3-cią kategorię odporności na
Mostki
PL
ciężkich
147
