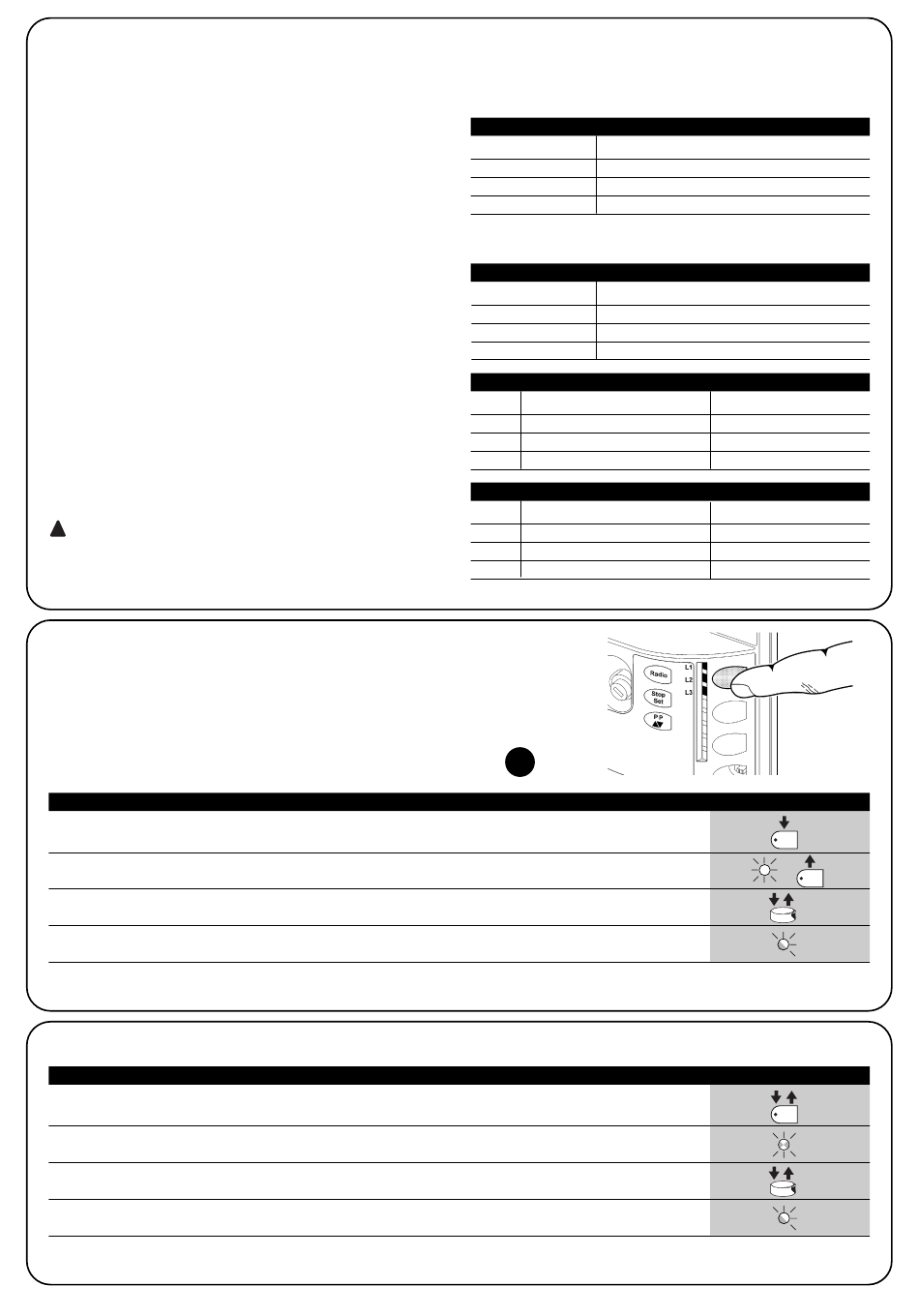

4.7) Memorizzazione dei trasmettitori radio
Ogni radio trasmettitore viene riconosciuto dal ricevitore radio mediante un "codice" diverso da ogni altro trasmettitore. E' necessaria quindi
una fase di "memorizzazione" attraverso la quale si predispone il ricevitore a riconoscere ogni singolo trasmettitore, la memorizzazione dei
trasmettitori può avvenire in 2 modalità:
Modo I: in questa modalità la funzione dei tasti del trasmettitore è
fissa e ad ogni tasto corrisponde nella centrale al comando riporta-
to in tabella 5; si esegue una unica fase per ogni trasmettitore del
quale vengono memorizzati tutti i tasti, durante questa fase non ha
importanza quale tasto viene premuto e viene occupato un solo
posto in memoria. In modo I, normalmente un trasmettitore può
comandare una sola automazione
Modo II: in questa modalità ogni singolo tasto del trasmettitore può
essere associato ad uno dei 4 possibili comandi della centrale ripor-
tati in tabella 6; per ogni fase viene memorizzato solo un tasto e cioè
quello premuto durante la fase di memorizzazione. Nella memoria
viene occupato un posto per ogni tasto memorizzato.
In modo II i diversi tasti dello stesso trasmettitore possono essere
usati per dare più comandi alla stessa automazione oppure per
comandare più automazioni. Ad esempio, in tabella 7, viene coman-
data solo l'automazione "A" ed i tasti T3 e T4 sono associati allo
stesso comando; oppure nell'esempio in tabella 8 dove vengono
comandate 3 automazioni "A" (tasti T1 e T2), "B" (tasto T3) e "C"
(tasto T4).
!
Poiché le procedure di memorizzazione hanno un tem-
po limite di 10s è necessario leggere prima le istruzioni
riportate nei prossimi paragrafi e poi procedere con l'ese-
cuzione delle stesse.
4.7.1) Memorizzazione modo I
Tabella 9: per memorizzare un trasmettitore in modo I
1.
Premere e tener premuto il tastino sul ricevitore (per circa 4s)
2.
Rilasciare il tastino quando si accende il led radio sulla centrale
3.
Entro10s premere per almeno 3s un tasto qualsiasi del trasmettitore da memorizzare
4.
Se la memorizzazione è andata a buon fine il led radio sulla centrale farà 3 lampeggi.
Se ci sono altri trasmettitori da memorizzare, ripetere il punto 3 entro altri 10s.
La fase di memorizzazione termina se per 10 secondi non vengono ricevuti nuovi codici.
4.7.2) Memorizzazione modo II
Tabella 10: per memorizzare il tasto di un trasmettitore in modo II
1.
Premere il tasto radio sulla centrale un numero di volte pari al comando desiderato secondo la tabella 5
2.
Verificare che il led radio sulla centrale emetta un numero di lampeggi uguali al comando desiderato
3.
Entro10s premere per almeno 3s il tasto desiderato del trasmettitore da memorizzare
4.
Se la memorizzazione è andata a buon fine il led sul ricevitore farà 3 lampeggi.
Se ci sono altri trasmettitori da memorizzare per lo stesso comando, ripetere il punto 3 entro altri 10s.
La fase di memorizzazione termina se per 10 secondi non vengono ricevuti nuovi codici.
32
Tabella 5: memorizzazione Modo I
Tasto T1
Comando "PP"
Tasto T2
Comando "Apertura pedonale"
Tasto T3
Comando "Apre"
Tasto T4
Comando "Chiude"
Nota: i trasmettitori monocanale dispongono solo del tasto T1,
i trasmettitori bicanale dispongono solo dei tasti T1 e T2.
Tabella 6: comandi disponibili in Modo II
1
Comando "PP"
2
Comando "Apertura pedonale"
3
Comando "Apre"
4
Comando "Chiude"
Tabella 7: 1° esempio di memorizzazione in Modo II
Tasto T1 Comando "Apre"
Tasto T2 Comando "Chiude"
Tasto T3 Comando "Apertura pedonale"
Tasto T4 Comando "Apertura pedonale"
Tabella 8: 2° esempio di memorizzazione in Modo II
Tasto T1 Comando "Apre"
Tasto T2 Comando "Chiude"
Tasto T3 Comando "PP"
Tasto T4 Comando "PP"
19
Automazione A
Automazione A
Automazione A
Automazione A
Automazione A
Automazione A
Automazione B
Automazione C
Esempio
4s
3s
x3
Esempio
1....4
1....4
3s
x3
