3.4) Collegamenti elettrici
!
Tutti i collegamenti elettrici devono essere eseguiti in
assenza di tensione all'impianto e con l'eventuale batteria
tampone scollegata.
1. Per rimuovere il coperchio di protezione ed accedere alla centra-
le elettronica di controllo di ROAD200 occorre togliere la vite a lato
e sfilare il coperchio tirandolo verso l'alto.
2. Rimuovere la membrana di gomma che chiude il foro per il pas-
saggio dei cavi ed infilare tutti i cavi di collegamento verso i vari
dispositivi, lasciandoli 20÷30cm più lunghi del necessario. Vedere
tabella 3 per il tipo di cavi e figura 2 per i collegamenti.
3. Attraverso una fascetta raccogliere ed unire tutti i cavi che entra-
no nel motoriduttore, porre la fascetta poco sotto il foro d'entrata
cavi. Sulla membrana di gomma ritagliare un foro un po' più stret-
to del diametro dei cavi raccolti ed infilare la membrana lungo i
cavi fino alla fascetta; quindi reinserire la membrana nella sede del
foro per il passaggio dei cavi. Porre una seconda fascetta per
raccogliere i cavi appena sopra la membrana.
13
LUCYB
15

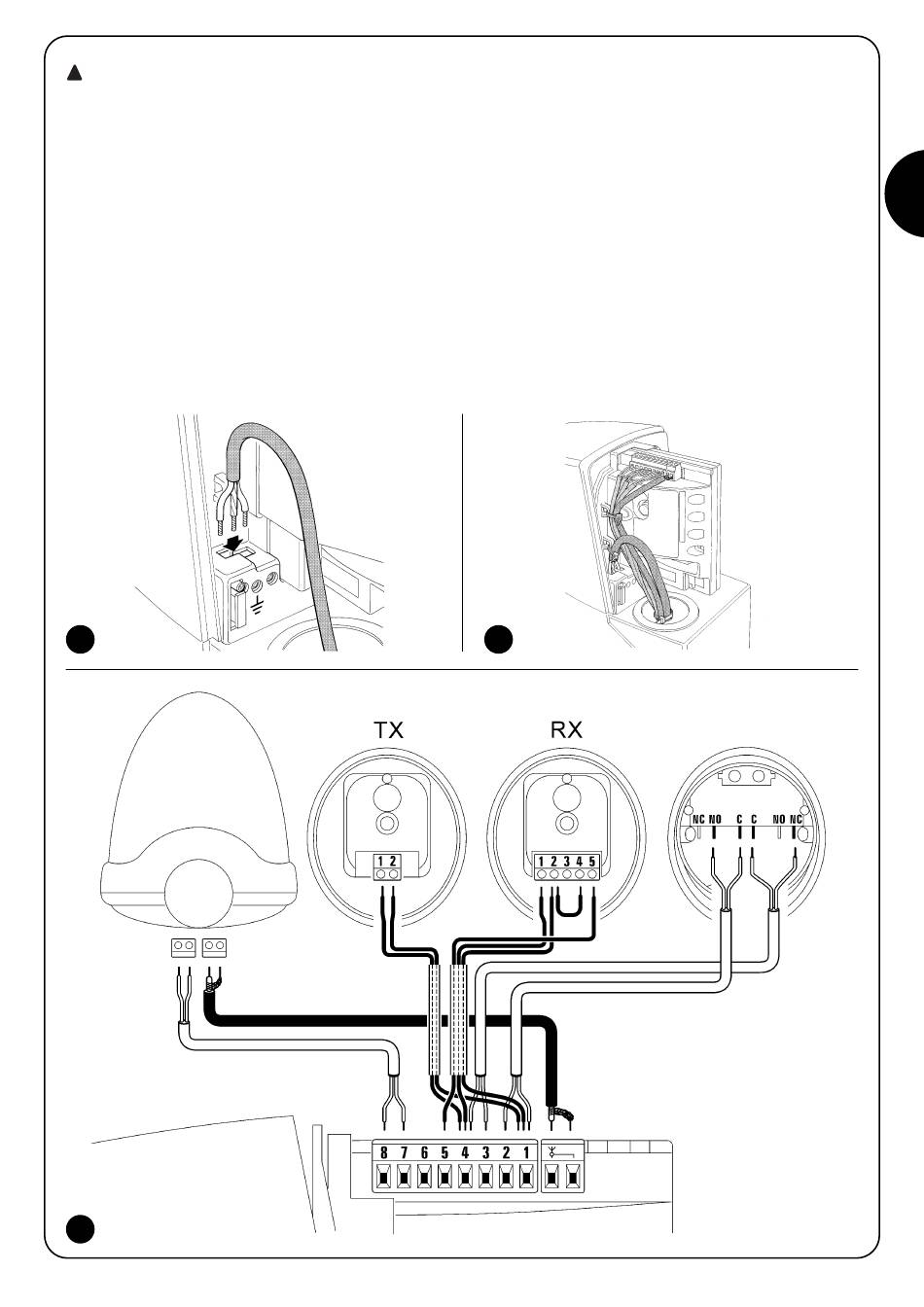

4. Collegare il cavo di alimentazione sull'apposito morsetto come
indicato in figura 13 quindi con una fascetta bloccare il cavo al pri-
mo anello fermacavi.
5. Eseguire i collegamenti degli altri cavi secondo lo schema di figu-
ra 15. Per maggiore comodità i morsetti sono estraibili.
6. Terminati i collegamenti bloccare con delle fascette i cavi raccolti
al secondo anello fermacavi, la parte eccedente del cavo d'an-
tenna va bloccata agli altri cavi con un'altra fascetta come indica-
to in figura 14.
14
MOF
MOF
I
MOSE
29
